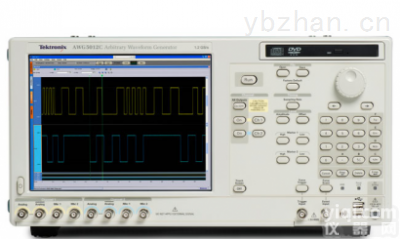

AWG5012C AWG5012C任意波形发生器
- 型号：AWG5012C
- 产地：广东 深圳市
- 供应商：深圳市九九仪器仪表有限公司
- 供应商报价： 1.00￥
- 标签：AWG5012C任意波形发生器,AWG5012C任意波形发生器价格,AWG5012C任意波形发生器厂家
产品库
| 特点 | AWG5014C | AWG5012C | AWG5002C | ||||
|---|---|---|---|---|---|---|---|
| 输出频率特点 | |||||||
| 有效频率输出 | Fmaximum(规定值)按“采样率/ 过采样率”或“SR/2.5 确定。” | ||||||
| Fmaximum | 480 MHz | 240 MHz | |||||
| Fmaximum(典型值) | 540 MHz | 275 MHz | |||||
| 有效频率切换时间 | Z小频率切换时间(从选定频率F1切换到F2)通过“1/Fmaximum”确定 | ||||||
| 标准配置 | |||||||
| Ts | 2.1 ns | 4.2 ns | |||||
| Ts (典型值) | 1.8 ns | 3.7 ns | |||||
| 调制带宽 | 调制带宽由以下特性确定：Sin (x)/x 滚降和上升时间带宽的结合，并通过外部测量和使用频率范围内的校准共同修正到<1dB | ||||||
| 调制带宽(-1dB)(典型值) | 正常输出：可达130MHz | 直接输出：可达180MHz | 正常输出：可达100MHz | 直接输出：可达130MHz | |||
| 调制带宽(-3dB)(典型值) | 正常输出：可达230MHz | 直接输出：可达300MHz | 正常输出：可达180MHz | 直接输出：可达230MHz | |||
| 输出幅度特点 | |||||||
| 幅度 | 按单端输出值测量振幅电平使用差动(两端)输出值时，振幅电平将高3dBm | ||||||
| 范围 | 正常输出: –30 dBm to 17 dBm | 直接输出: –30 dBm to 0 dBm | |||||
| 分辨率 | 0.01 dB | ||||||
| 精度 | 0dBm 电平时，无偏置，± 0.3dB | ||||||
| 输出平坦度 | 针对特点Sin(x)/x 滚降进行了数学修正，未通过外部校准法进行修正 | ||||||
| 平坦度 (典型值) | ±1.0 dB, from 10 MHz to 480 MHz | ||||||
| 数字数据输出(选项03) | |||||||
| 输出数量 | 通道1 和通道2 上14 位输出(总共28 个) | ||||||
| 输出连接器 | SMB(后面板)，单端 | ||||||
| 输出抗阻 | 50 Ω | ||||||
| 数字数据输出电平(至50Ω) | |||||||
| 窗口 | –1.0 V to 2.7 V | ||||||
| 幅度 | 0.1 Vp-p to 3.7 Vp-p | ||||||
| 分辨率 | 10 mV | ||||||
| 精度 | ±(设定值的10%+120mV) | ||||||
| 电流 (Z大值) | 每个通道± 54mA | ||||||
| 上升/ 下降时间(20% ~80%) | 300 ps (1.0 Vp-p, Hi: 1.0 V, Lo: 0 V) | ||||||
| 与标记间的延迟 | –41 ns to –82 ns | ||||||
| 输出间时延 | <400 ps | ||||||
| 特点 | AWG5014C | AWG5012C | AWG5002C | ||
|---|---|---|---|---|---|
| 数据速率特点 | |||||
| 数据速率 | 按“采样率/ 每个周期4 点”确定比特率，支持完全的非理想特性加入 | ||||
| 比特率 (典型值) | 300 Mb/s | 150 Mb/s | |||
| 上升时间/ 下降时间特点 | |||||
| 上升时间/ 下降时间 | 上升时间/ 下降时间是电平为10%~90% 的实测值 | ||||
| Tr/Tf | 正常输出: 1.4 ns | 直接输出: 0.95 ns | |||
| 上升时间带宽 | 上升时间带宽特性通过模拟输出上升时间转化而来(0.34/Tr，以高斯模型) | ||||
| Tr 带宽 (–1 dB) (典型值) | 正常输出: 140 MHz | 直接输出: 210 MHz | |||
| Tr 带宽 (–3 dB) (典型值) | 正常输出: 250 MHz | 直接输出: 370 MHz | |||
| 低通滤波器 | 正常输出: ：Bessel型, 50 and 100 MHz | ||||
| 输出幅度特点 | |||||
| 幅度 | 差分输出(+)和(-)之间测得的振幅电平 对单端输出(+)而言，振幅电平将为以下电平的二分之一 | ||||
| 范围 | 正常: 40 mVp-p to 9.0 Vp-p | 直接: 40 mVp-p to 1.2 Vp-p | |||
| 分辨率 | 1.0 mV | ||||
| 精度 | At 0.5 V, with no 偏移, ±(2% of 幅度 ±2 mV) | ||||
| 偏移 | |||||
| 范围 | 正常: ±2.25 V | ||||
| 分辨率 | 1.0 mV | ||||
| 精度 | Z小幅度时，±(偏移的2.0% ± 10mV) | ||||
