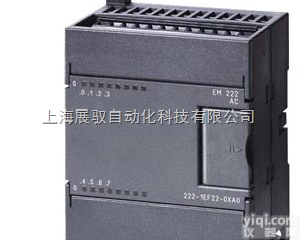

EM222 西门子S7-200CNEM222模块

西门子S7-200CNEM222模块：



6ES7 222-1BF22-0A8 EM222 8出 24VDC，开关量

6ES7 222-1EF22-0A0 EM222 8出 120V/230VAC，0. 开关量

6ES7 222-1HF22-0A8 EM222 8出 继电器

6ES7 222-1BD22-0A0 EM222 4出 24VDC 固态－MOSFET

6ES7 222-1HD22-0A0 EM222 4出 继电器 干触点





购西门子 选 上海展驭让您放心无风险！



本司专业经营西门子PLC



6ES7-200//6EP/6AV/6GK/ET200/6SE70变频器/DP电缆/DP接头/



触摸屏 /变频器/数控伺服停产备件全系列产品、拥有的技术团队,及专业的从



业人员,长期为客户提供西门子PLC的销售,安装,调试服务



欢迎您来电咨询高品质西门子驱动和自动化产品价格



上海展驭是西门子工控及自动化产品授权分销商



：杜经理（销售经理）





西门子S7-200CNEM222模块：



6ES7 222-1BF22-0A8 EM222 8出 24VDC，开关量

6ES7 222-1EF22-0A0 EM222 8出 120V/230VAC，0. 开关量

6ES7 222-1HF22-0A8 EM222 8出 继电器

6ES7 222-1BD22-0A0 EM222 4出 24VDC 固态－MOSFET

6ES7 222-1HD22-0A0 EM222 4出 继电器 干触点

电源电压
负载电压 L+
额定值 (DC)	24 V
允许范围，下限 (DC)	20.4 V
允许范围，上限 (DC)	28.8 V
输入电流
来自背板总线 DC 5 V，Z大值	50 mA
功率损失
功率损失，典型值	2 W
数字输出
数字输出端数量	8
短路保护	否
感应式关闭电压的限制	L+ (-48 V)
输出电压
对于信号 “1”，Z小值	20 V
输出电流
针对信号“1”的允许范围 0 至 40 ℃，Z大值	750 mA
针对信号“1”的允许范围 0 至 55 ℃，Z大值	750 mA
针对信号“0”的剩余电流，Z大值	10 µA
2 个输出端的并联开关
用于增加功率	是
输出端的总电流（每组）
所有安装位置
Z高可达 40 ℃，Z大值	3 A
每根导线/组的Z大电流	3 A
水平安装位置
Z高可达 55 ℃，Z大值	3 A
继电器输出端
触点的通断能力
电感负载时的Z大值	0.75 A
照明负载时的Z大值	5 W
电阻负载时的Z大值	0.75 A
导线长度
屏蔽导线长度，Z大值	500 m
未屏蔽导线长度，Z大值	150 m
电位隔离
数字输出电位隔离
数字输出电位隔离	是; 光电耦合器
在通道之间，分组点数	4
连接技术
插拔式 I/O 端子	是
尺寸
宽度	45 mm
高度	80 mm
深度	62 mm
重量
重量，约	150 g
