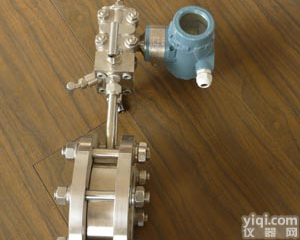

孔板流量计孔板流量计NY-LK| 一、概述：NY-LK孔板流量计属于节流装置大体可分为：一体式孔板流量计、分体式孔板流量计、环室孔板流量计、平衡孔板流量计、多孔孔板流量计这些分类。孔板流量计是将一个标准的取压装置配合差压变送器、压力变送器、温度变送器、流量积算仪这些产品整合使用，具有高量程比、耐高温、耐高压，尤其是流量计为整体机械产品本体本安型，是测蒸汽、空气、各种高低温液体、天然气行业的产品。广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。 | 二、孔板流量计的工作原理
在充满介质的管道中，流体经过节流孔板芯时，板芯前介质受到挤压局部压力会增大，板芯后部的介质会被拉伸扩散，2个压力之间的差，被称为差压，此差压和介质的流量成正比。据此配合差压变送器得到差压，再追加温度传感器和压力传感器，把三种信号输入流量积算仪内就可以得到一套温压补偿的介质的流量。本产品需要通过差压变送器、压力变送器、温度变送器、流量积算仪等设备配套才能使用。(） | 三、孔板流量计技术和特点： | 1. 公称直径： 15 mm ≤DN≤1200mm | 2. 公称压力：PN≤10MPa | 3. 工作温度：－50℃≤t≤550℃ | 4. 量程比：1:10， 1:15 | 5. 精度：0.5级，1级 | 节流件分为：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等 | 取压装置：环室、取压法兰、夹持环、导压管等 | 连接法兰（国家标准、各种标准及其它设计部门的法兰） 、紧固件。
测量管(） | 具有耐高温高压，耐冲击，使用寿命长，测量范围大，测量精度高的特点。适用于电厂高温高压蒸汽流量，热网管路，流速大的流体和流量测量。 | 四、孔板流量计选型需知： | 1.介质的种类（分析其是否适用） | 2.介质的额定温度额定压力（工作温度和工作压力）(） | 3.介质的流量范围（设计时的范围） | 4.管道的口径和壁厚、长度、材质 | 5.介质的密度、粘度，当地大气压压力。(） | 以上参数在选择流量计的时候提供给供应商的准确度，会直接影响到产品的精度。 | 五、孔板流量计安装 ： | 1 可水平、垂直或倾斜安装，应保证管内充满液体。 | 2 节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。 | 3 直管段长度要求及节流装置安装应符合前10D后5D口径的距离。 | 4 引压管路安装应符合标准规定的规范。(） |
