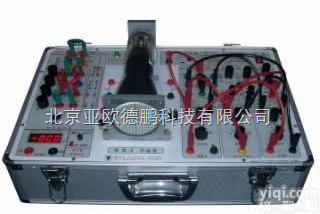

XRSNTP-EB-IV 电子束实验仪/实验计

主要技术参数

1、示波管（8SJ）或改进型

聚集电压：200V～400V 加速电压：800V～1300V

栅极电压：-20～-80V 偏转电压：-80V～+80V

灯丝电压：AC 6.3V 热丝电流：AC 0.1±0.02A

水平偏转因数:28.6～40V/cm 垂直偏转因数:19.2～26.3V/cm

Y轴电偏转灵敏度:>0.7mm/V Y 轴磁偏转灵敏度:>0.3mm/mA

两对偏转板扫描线间垂直度：90±1.5°

管基：J14-2A12 GB787

2、示波管磁聚焦螺线管线圈参数：

线圈长度：240 mm，内径90 mm，外径96 mm，线圈匝数：1300 T左右

3、示波管磁偏转线圈参数：

线圈长度:20 mm，内径60 mm，外径65 mm，线圈匝数:380 T

4、工作电源：AC 220V±5%，50Hz

5、消耗功率：65W

6、总重量：18.5kg

7、外形尺寸：500（W）×380（D）×220（H）mm

8、地球磁场的实验托架，需要另配（我厂可供）
