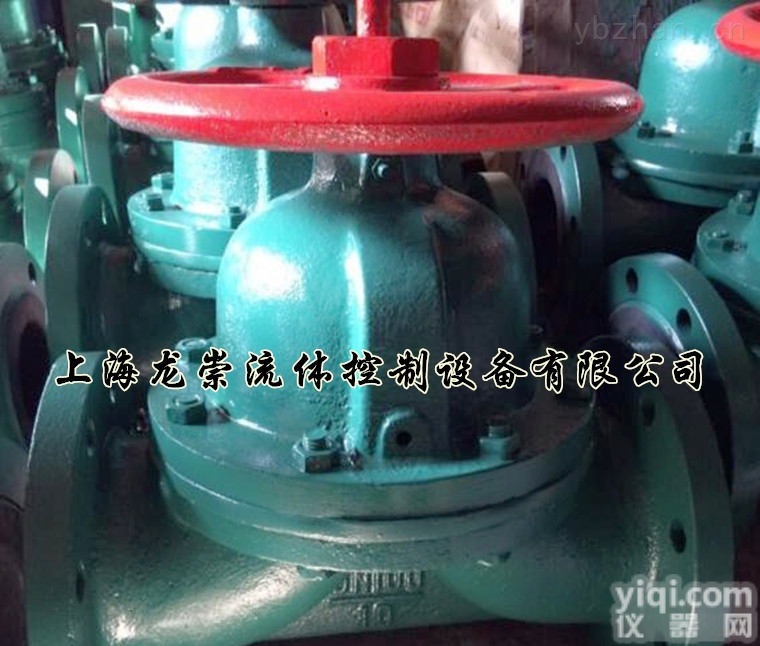

G41J G41J手动衬胶隔膜阀

一、G41J手动衬胶隔膜阀概述：

    G41J手动衬胶隔膜阀是一种特殊形工的具有截断功能的阀门，其启闭件由钢质瓣与软质材料（橡胶和氟塑料复合）制的隔膜组成并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。

二、G41J手动衬胶隔膜阀主要特点：

 堰式隔膜阀是一种特殊形式的截止阀；

1、弹性密封的开闭件，确保没有内漏；

2、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；

3、没有填料函，因此没有外漏；

4、隔膜可更换，维护费用低；

5、流线型的流道，使得压力损失小；

6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

三、G41J手动衬胶隔膜阀主要材料：

视裹材质（代号）	适用温度		适用介质
硬橡胶（NR）	-10 ℃～85 ℃	除强氧化剂（如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂）外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，有机酸及醛类等。
软橡胶（BR）	-10 ℃～85 ℃	具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各种浓度稠粘液等。
丁基胶（IIR）	-10 ℃～120 ℃	抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。
氯丁胶	（CR）-10 ℃～120℃	动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆，抗磨性好。
铸铁不视裹	-40℃～100 ℃	非腐蚀性介质

四、G41J手动衬胶隔膜阀主要外形连接尺寸：

公称通 径 DN (mm)	公称压力 PN (MPa)	工作压力 WP (MPa)	主要外形尺寸 (mm)										适用范围	重量（kg）
			L		D1	D	D0	?	Z	H	温度 （°C）	介质
			J型	W型								J型	W型
20	1.6	1.6	121	117	75	105	70	13.5	4	103	小于等于100	一般腐蚀性	非腐蚀性	3
25			131	127	85	115	83			112				4.3
32			150	146	100	140	114	17.5		144				6.5
40			163	159	110	150				156				7.9
50			194	190	125	165	140			177				10.6
65	1.0	1.0	220	216	145	185	165			164.5				17.6
80			258	254	160	200	230		8	181.5				25.5
100			309	305	180	220	280			253				36.2
125			362	356	210	250				282				47.5
150			412	406	240	285	368			366.5				74
200			527	521	295	342	483	22						143

华特隆阀门订货须知：



一、G41J手动衬胶隔膜阀产品名称与型号 口径是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定G41J手动衬胶隔膜阀型号，请按G41J手动衬胶隔膜阀型号直接向我们华特隆销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
