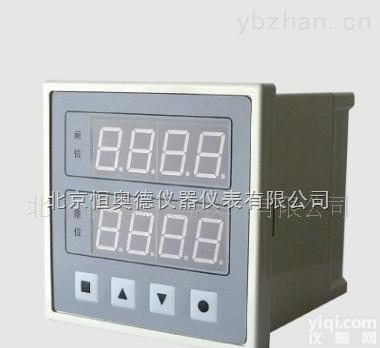

WS-KS-9 闸门开度仪/开度仪

1.闸门开度仪/开度仪  型号：WS-KS-9

技术参数

1.         闸门开度量程：与传感器相同（10m，20m，40m，80m等）。

2.         分辨力：与传感器相同（1cm，1mm等）。

3.         测量精度：与传感器相同，即±0.1%×量程±1cm（或1mm）。

4.         显示范围：99.99m或999.9cm

5.         显示方式：2×4位LED显示。上排4位为闸门开度值）显示（红），字高0.8”。下排4位为限位显示（绿），字高0.8”。

6.         传感器与显示器之间连接方式：多芯电缆（14~20芯）。

7.         输入码制（传感器输出码制）：循环码（葛雷码）或其它码制（需定制）。

8.         传感器与显示器之间有线距离：可达2km。

9.         数据远传方式（可选）：

       1）  RS-485（XZ-9A型），用一对双绞线传输联网。

              数据远传距离：1.2km。

             RS-485口通信协议：1）WS-MOD-WS1；2）SDI-12。

2） 4~20mA电流环方式，用一对导线传输。

10.     电流环：分辨力：与传感器相同；非线性：Z大±0.012%；Z大误差：±0. 15%

11.     人工预置功能

1） 限位（闸门升降限位）预置：出厂时为任意值。

2） 上限预置：出厂时为Z大开度值。

3） 下限预置：出厂时为零。

4）分段数值预置

5）通信站号预置：出厂时通常设为01。

12.     报警、控制功能

报警控制信号：继电器触点。触点容量：1A24VDC，0.125VAC。

当大于等于上限、小于等于下限值时，继电器触点吸合，并声、光报警（数据区小数点闪烁）。声报警持续时间约10秒钟。中限仅继电器动作。

限位预置时，若高于当时闸位，则大于等于限位值时报警；预置时低于当时闸位，则小于等于限位值时报警

13.     显示器与传感器耦合：光电隔离

14.     工作环境温度：0℃ ~  +50℃，相对湿度：85%（+25℃）。

15.     电源：120VAC~ 264VAC，47~440Hz。功耗：<5W。保险丝2A。

16.     外形尺寸：120×120×120mm。

屏装开孔尺寸：111×111mm。
