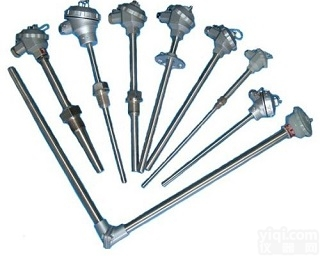

WRN-133装配式热电偶

□产品概述

工业用装配式不锈钢接线盒热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃-1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。

根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T9238-1999标准。

□工作原理

热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端叫参比端。当测量和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。

热电偶的热电动热势将随着测量端温度升高面增长，热电动热势的大小只和热电偶导体材质以及两端温差有关、和热电极的长度、直径无关。

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电太组成基本结构，阈配以各安装固定装置组成。

□主要技术参数

温度测量范围和允许误差

热电偶类别	代号	分度号	测温范围	允许偏差△t℃
铂铑30-铂铑6	WRR	B	0-1800℃	±1.5℃或±0.0025∣t∣
铂铑10-铂	WRP	S	0-1600℃	±1.5℃或±0.0025∣t∣
镍铬-镍硅	WRN	K	0-1300℃	±2.5℃或±0.0075∣t∣
镍铬-铜镍	WRE	E	0-800℃	±2.5℃或±0.0075∣t∣

注“t”为感温元件的实测温度。

热响应时间

在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所城要的时间成为热响应时间，T0.5表示。

热电偶公称压力

一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。

热电偶Z小置入深度

应不小于其保护管外径的8-10倍（特殊产品例外）。

热电偶绝缘电阻（常温）

常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15℃～35℃，相对湿度45%，大气压力86～106kPa。

a、对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ.m。

即：Rr.L≥100MΩ.m L＞1m

b、对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。

上下限温度绝缘电阻

热电偶的上限温度绝缘电阻应不小于下表规定：

上限温度tm℃	试验温度t℃	电姐值MΩ
100≤tm＜300	t=tm	10
300≤tm＜500	t=tm	2
500≤tm＜850	t=tm	0.5
850≤tm＜1000	t=tm	0.08
1000≤tm＜300 tm＞1300	t=tm t=1300	0.02 0.02

□型号表示

W	R	规格						内容
		R						铂铑30-铂铑6
		P						铂铑10-铂
		N						镍铬-镍硅
		E						镍铬-铜镍（镍铬-康铜）
		热电偶材料	-	1				无固定装置式
				2				固定螺纹式
				3				活动式法兰
				4				固定法兰式
				5				活动法兰角尺形式
				6				固定螺纹锥形保护管式
				安装固定形式	3			防水式
					4			隔爆式
					接线盒形式	0		Φ16mm保护管
						1		Φ25mm保护管（双层套管）
						2		Φ16mm高铝质管（单层套管）
						3		Φ20mm高铝质管
						设计序号	不锈钢
W	R	□	-	□	□	□	B

□型号规格

1. 统一设计型热电偶

无固定装置式（陶瓷保护管）热电偶

热电偶类别	产品型号	分度号	测温范围℃	规格		热响应时间T0.5S
				直径	保护管材料
单支铂铑30-铂铑6	WRR-120B	B (LB-2)*	0~1600	φ16	刚玉质	＜150
	WRR-121B			φ25		＜360
双支铂铑30-铂铑6	WRR2-120B			φ16		＜150
	WRR2-121B			φ25		＜360
单支铂铑10-铂	WRP-120B	S (LB-3)*	0~1300	φ16	高铝质	＜150
	WRP-121B			φ25		＜360
双支铂铑10-铂	WRP2-120B			φ16		＜150
	WRP2-121B			φ25		＜360
单支镍铬-镍硅	WRN-122B	K (EU-3)*	0~1100	φ16	高铝质	＜240
	WRN-123B		0~1200	φ20
双支镍铬-镍硅	WRN2-123B		0~1100
单支铂铑30-铂铑6	WRR-130B	B (LL-2)*	0~1600	φ16	刚玉质	＜150 ＜360 ＜150 ＜360
	WRR-131B			φ25
双支铂铑30-铂铑6	WRR2-130B			φ16
	WRR2-131B			φ25
单支铂铑10-铂	WRP-130B	S (LB-3)*	0~1300	φ16	高铝质	150 ＜360 ＜150 ＜360
	WRP-131B			φ25
双支铂铑10-铂	WRP2-130B			φ16
	WRP2-131B			φ25
单支镍铬-镍硅	WRN-133B	K (EU-2)*	0~1200	φ20	高铝质	＜240
双支镍铬-镍硅	WRN2-133B		0~1100

注：1）结构特征：非卖入部份为碳钢20#

2）直径φ25mm为双层瓷套管。

3）打“*”分度号作特殊规格订货。

保护管直径和长度规格表

φ16（单层管）		φ20		φ25(双层管)
总长L	置深l	总长L	置深l	总长L	置深l
300	150	400	250	550	400
350	200	450	300	650	500
400	250	550	400	900	750
450	300	650	500	1150	1000
550	400	900	750	1650	1500
650	500	1150	1000	2150	2000
900	750	1650	1500
1150	1000	2150	2000

2. 无固定装置式热电偶

热电偶类别	产品型号	分度号	测温范围℃	保护管材料	规格	接线盒形式
					总长Lmm
单支镍铬-镍硅	WRN-130B	K (EU-2)*	0~800 0~1000	不锈钢ICr18Ni9Ti 不锈钢ICr25Ni20	300 350 400 450 550 650 900 1150 1650 2150	防水式
双支镍铬-镍硅	WRN2-130B
单支镍铬-铜镍	WRE-130B	E (EA-2)*	0~600	不锈钢ICr18Ni9Ti
双支镍铬-铜镍	WRE2-130B

注：1）热响应时间T0.5＜90秒。

2）保护管材料中打“#”符号表示双支无此Pai号材料。

3）打“*”分度号作特殊规格订货。

3. 固定螺纹式热电偶

热电偶类型	产品型号	分度号	测温范围℃	保护管材料	规格		接线盒形式
					总长Lmm	置深Ⅰmm
单支镍铬-镍硅	WRN-230B	K (EU-2)*	0~800 0~1000	不锈钢ICr18Ni9Ti 不锈钢ICr25Ni20	300 350 400 450 550 650 900 1150 1650 2150	150 200 250 300 400 500 750 1000 1500 2000	防水式
双支镍铬-镍硅	WRN2-230B
单支镍铬-铜镍	WRE-230B	E (EA-2)*	0~600	不锈钢ICr18Ni9Ti
双支镍铬-铜镍	WRE2-230B

注：1）热响应时间T0.5＜90秒。

2）保护管材料中打“#”符号表示双支无此Pai号材料。

3）打“*”分度号作特殊规格订货。

4）公称压力：10MPa。

固定螺纹型号规格对照表

产品型号	固定螺纹规格
产品型号	Mo
WRN-220B	M27×2
WRN-220AB	G3/4＂
WRN2-220B	M27×2
WRN2-220AB	G3/4＂
WRE-220B	M27×2
WRE-220AB	G3/4＂
WRE2-220B	M27×2
WRE2-220AB	G3/4＂
WRN-230B	M27×2
WRN2-230B	M27×2
WRE-230B	M27×2
WRE2-230B	M27×2

4. 活动法兰式热电偶

热电偶类别	产品型号	分度号	测量范围℃	保护管材料	规格	接线盒形式
					总长Lmm
单支镍铬-镍硅	WRN-330B	K (EU-2)*	0~800 0~1000	不锈钢ICr18Ni9Ti 不锈钢#ICr25Ni20	300 350 400 450 550 650 900 1150 1650 2150	防水式
双支镍铬-镍硅	WRN2-330B
单支镍铬-铜镍	WRE-330B	E (EA-2)*	0~600	不锈钢ICr18Ni9Ti
双支镍铬-铜镍	WRE2-330B

注：1）热响应时间T0.5＜90秒。

2）保护管材料中打“#”符号表示双支无此Pai号材料。

3）打“*”分度号作特殊规格订货。

5. 固定法兰式热电偶

热电偶类型	产品型号	分度号	测温范围℃	保护管材料	规格		接线盒形式
					总长Lmm	置深Ⅰmm
单支镍铬-镍硅	WRN-430B	K (EU-2)*	0~800 0~1000	不锈钢ICr18Ni9Ti 不锈钢ICr25Ni20	300 350 400 450 550 650 900 1150 1650 2150	150 200 250 300 400 500 750 1000 1500 2000	防水式
双支镍铬-镍硅	WRN2-430B
单支镍铬-铜镍	WRE-430B	E (EA-2)*	0~600	不锈钢ICr18Ni9Ti
双支镍铬-铜镍	WRE2-430B

注：1）热响应时间T0.5＜90秒。

2）保护管材料中打“#”符号表示双支无此Pai号材料。

3）打“*”分度号作特殊规格订货。

4）公称压力：2.5MPa。

固定法兰式型号规格对照表

产品型号	固定法兰盘规格（专业标准）
产品型号	Do	D1	D2	H
WRN-420B	φ95	φ65	φ45	15
WRN-420AB	φ95	φ70	φ36	10
WRN2-420B	φ95	φ65	φ45	15
WRE-420B	φ95	φ65	φ45	15
WRE-420AB	φ95	φ70	φ36	10
WRE2-420B	φ95	φ65	φ45	15
WRN-430B	φ95	φ65	φ45	15
WRN2-430B	φ95	φ65	φ45	15
WRE-430B	φ95	φ65	φ45	15
WRE2-430B	φ95	φ65	φ45	15

6. 活动法兰角尺形热电偶

热电偶类别	产品型号	分度号	测量范围℃	保护管材料	规格	接线盒形式
					总长L×L1mm
单支镍铬-镍硅	WRN-530B	K (EU-2)*	0~800 0~1000	不锈钢ICr18Ni9Ti 不锈钢#ICr25Ni20	500×500 750×750	防水式
双支镍铬-镍硅	WRN2-530B□
单支镍铬-铜镍	WRE-530B	E (EA-2)*	0~600	不锈钢ICr18Ni9Ti
双支镍铬-铜镍	WRE2-530B

注：1）热响应时间T0.5＜90秒。

2）保护管材料中打“#”符号表示双支无此Pai号材料。

3）打“*”分度号作特殊规格订货。

7. 固定螺纹锥形保护管热电偶

热电偶类型	产品型号	分度号	测温范围℃	保护管材料	规格		接线盒形式
					总长Lmm	置深Ⅰmm
单支镍铬-镍硅	WRN-631B	K (EU-2)*	0~600	不锈钢ICr18Ni9Ti	225 250 300 350 400	75 100 150 200 250	防水式
双支镍铬-镍硅	WRN2-6310B
单支镍铬-铜镍	WRE-631B	E (EA-2)*	0~600	不锈钢ICr18Ni9Ti
双支镍铬-铜镍	WRE2-631B

固定螺纹锥形保护管型号规格对照表

产品型号	固定螺纹规格
产品型号	Mo
WRN-620,621B	M33×2
WRN-620A,621AB	G1＂
WRN2-620,621B	M33×2
WRE-621B	M33×2
WRE-621AB	G1＂
WRE2-621B	M33×2
WRN-631B	M33×2
WRN2-631B	M33×2
WRE-631B	M33×2
WRE2-631B	M33×2

8. 焊接固定锥形保护管式热电偶

热电偶类型	产品型号	分度号	测温范围℃	保护管材料	热响应时间T0.5S	工作端形式
单支镍铬-镍硅	WRN-624B	K (EU-2)*	0~600	不锈钢ICr18Ni9Ti	＜20	接壳式
单支镍铬-镍硅	WRN-625B	K (EU-2)*			＜30	绝缘式
单支镍铬-铜镍	WRE-624B	B (EA-2)*			＜20	接壳式
单支镍铬-铜镍	WRE-625B	B (EA-2)*			＜30	绝缘式

注：1)“*”分度号作特殊规格订货。2）防水式接线盒。

3）公称压力：30MPa，流速：＜80米/s

其它形式法兰盘和型号、规格

为了适应不同行业对固定法尘安装的焊接结构、尺寸不同的需求，本厂除继续生产全国统一设计、符合专业标准的固定法兰安装盘外，决定增加三种不同焊接方式，以及不同形式密封的固定法兰安装盘，新增的固定法兰安装盘不仅适用于装配式热电偶，而且亦于装配式电阻。

法兰盘形式的规格尺寸

标准和名称	JB81-94平焊钢法兰
结构和型号	光滑密封面（B型）
公称压力	Pg=2.5MPa
相当于化工部标准	HG5010-58 HG-5019-58
法兰主要尺寸mm	Dg	15	20	25
	d	1~8	12;16	20
	D	95	105	115
	D1	65	75	85
	D2	45	55	65
	f	2	2	2
	b	16	18	18
	do	14	14	14

标准和名称	JB81-94平焊钢法兰
结构和型号	凹凸密封面（C型）
公称压力	Pg=2.5MPa
相当于化工部标准	HG5010-58 HG-5019-58
法兰主要尺寸mm	Dg	15	20	25
	d	1~8	12;16	20
	D	95	105	115
	D1	65	75	85
	D2	45	55	65
	D4	39	50	57
	f	2	2	2
	b	16	18	18
	do	14	14	14

标准和名称	JB81-94平焊钢法兰
结构和型号	凹凸密封面（D型）
公称压力	Pg=10MPa
相当于化工部标准	HG5016-58
法兰主要尺寸mm	Dg	15	20	25
	d	1~8	12;16	20
	Dn	19	26	33
	D	105	125	135
	D1	75	90	100
	D2	55	68	78
	f	2	2	2
	D4	39	50	57
	f1	4	4	4
	b	20	22	24
	h	48	56	58
	Dm	38	48	52
	do	14	18	18

法兰盘型号

装配式热电偶型号

光滑密封面（B型）	凹凸密封面（C型）	凹凸密封面（D型）
WRN-420B	WRN-420C	WRN-420D
WRN-430B	WRN-430C	WRN-430D
WRN2-420B	WRN2-420C	WRN2-420D
WRN2-430B	WRN2-430C	WRN2-430D
WRE-420B	WRE-420C	WRE-420D
WRE-430B	WRE-430C	WRE-430D
WRE2-420B	WRE2-420C	WRE2-420D
WRE2-430B	WRE2-430C	WRE2-430D

装配式热电阻型号

光滑密封面（B型）	凹凸密封面（C型）	凹凸密封面（D型）
WZP-420B	WZP -420C	WZP -420D
WZP-421B	WZP -421C	WZP -421D
WZP -430B	WZP -430C	WZP -430D
WZP-431B	WZP -431C	WZP -431D
WZP2-420B	WZP2-420C	WZP2-420D
WZP2-421B	WZP2-421C	WZP2-421D
WZP2-430B	WZP2-430C	WZP2-430D
WZP2-431B	WZP2-431C	WZP2-431D
WZC-420B	WZC-420C	WZC-420D
WZC-430B	WZC-430C	WZC-430D

：
