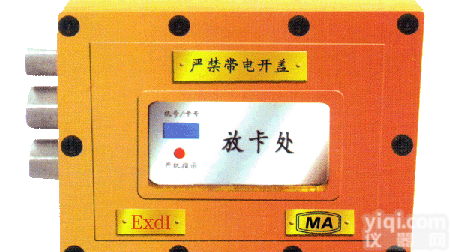

矿用隔爆型控制箱型号：KXB0.5/127
| 1 用途及适用范围 | 1.1 KXB0.5/127矿用隔爆型控制箱 (以下简称控制箱), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,对一些需要经过授权才能启动的设备进行控制。它能限制非操作人员随意启动重要设备（如电绞车等），起到安全控制作用。 | 1.2 工作条件 | a. 大气压力：0.8 ～1.1×105Pa；周围环境温度：-5℃～40℃； | b. 海拔高度：≤2000M； | c.周围空气相对湿度：不大于95%(25℃)； | d. 使用在有瓦斯和煤尘爆炸危险的场所； | e.在无显著振动和冲击的地方； | f.在无明显破坏绝缘的气体或蒸汽的环境中； | g.安装位置应能防止滴水； | h.污染等级: 3级； | 1.3 控制箱必须插入IC卡才能接通对外控制的触点，拔下IC卡即断开触点，可以接入各种开关的控制回路中。 | 1.4 控制箱工作制为8h工作制。 | 1.5 执行标准GB 3836.1-2000《爆炸性气体环境用电气设备 第1部分: 通用要求》; GB 3836.2-2000《爆炸性气体环境用电气设备 第2部分: 隔爆型“d”》; MT/T661-1997《煤矿井下用电器设备通用技术条件》;Q/320323 BLLB01-2010《矿用隔爆型控制箱》等标准设计制造和检验。 | 1.6 型号含义 | KX B 0.5 /127 (36) | | 额定工作电压V； | 额定工作电流A； | 隔爆型； | 控制箱。 | 2 主要技术参数和技术性能 | 2.1 线路电压在75%-110%的额定电压时, 控制箱能可靠地工作。 | 2.2 隔爆型式：矿用隔爆型 ExdI。 | 2.3 控制箱的具体技术参数见表1。 | 表1
| 型 号 | | 额定 | 电压 | AC,V | | 额定 | 电流 | A | | 引入电缆的外径 | mm | | 重量 | kg | | KXB0.5/127 | | 127 | | 0．5 | | φ10 — φ14 | | 16.21 | | 工频耐压： 2000V,1min无击穿闪络现象 |
| 2.4 受控制电路工作电压/电流：30～140V/0.。 | 3 结构概述 | 3.1 控制箱由方形隔爆外壳及芯体等部分组成。 | 3.2 控制箱芯体上装有: | --- 变压器。 | --- 主电路板； | --- 感应电路板; | 4 线路原理 | 控制箱的电气原理图见附图 | 4.1 起动前:接通电源及受控制电路。 | 4.2 插入IC卡，感应电路板将信号传至主电路板，主电路板控制固态继电器导通，被控制的设备可以正常使用。 | 4.3 拔下IC卡，感应电路板将信号传至主电路板，主电路板控制固态继电器关断被控制的设备控制回路,设备不能使用。 | 5 使用与维护 | 5.1 控制箱安装前检查是否有产品合格证并检查在运输过程中有无损坏, 发现问题及时处理, 否则不准使用。 | 5.2 井上地面试验要严格执行电工操作规程, 一般不得开盖试验, 特殊情况下要采取有效安全措施, 防止人身事故。 | 5.3 控制箱出厂前已逐台进行出厂试验, 用户验收如进行耐压试验时,应按产品标准要求进行, 注意一定要拆下电路板等装置, 否则将造成元件损坏;进行大电流试验时应解除控制变压器原端的接线, 否则将可能发生人身、设备事故。 | 5.4特别注意检查电源电压，一定要与内部接线相一致才能通电运行。 | 5.5 控制箱在井下装卸及搬运过程中, 应避免强烈振动, 严禁翻滚。 | 5.6 严禁带电开盖，严禁井下调试及开盖时带电插拔IC卡。 | 6 故障分析与处理：插 入IC卡后，控制箱不工作，首先检查是否为有效授权卡，如果卡有效，检查控制箱电源电压是否在额定工作范围内（-75%，+110%）。再检查变压器是否 工作正常、稳压电源是否有5V稳定输出，以及固态继电器是否损坏，根据检查情况更换相应部件。注意：在开盖通电检查时，必须保证环境符合防爆要求。 | 7 外形尺寸: 324.5mm×190mm×145mm；
8 重 量: 16kg；
数字万用表 型号：UT-58E
技术指标
基本功能 | 量程 | 基本精度 | 直流电压 | 200mV/2V/20V/200V/1000V | ±(0.05%+3) | 交流电压 | 2V/20V/200V/1000V | ±(0.5%+10) | 直流电流 | 2mA/200mA/20A | ±(0.5%+5) | 交流电流 | 20mA/200mA/20A | ±(0.8%+10) | 电阻 | 200W/2kW/20kW/2MW/200MW | ±(0.3%+1) | 频率 | 20KHz | ±(1.5%+5) | 电容 | 2nF/20nF/2mF/20mF | ±(3%+40) | 摄氏温度 | -40℃∽1000℃ | ±(1%+30) | 特殊功能 | | | 全符号显示 | | √ | 输入端口提示 | | √ | 二极管测试 | | √ | 三极管测试 | | √ | 通断蜂鸣 | | √ | 电池不足提示 | | √ | 电压测量输入阻抗 | 10MW | √ | 数据保持 | | √ | Z大显示 | 19999 | √ | 显示器尺寸 | 60×54mm | √ | 自动关机 | | √ | 电源 | 9V电池(6F22) | √ |
一般特征
机身颜色 | 红色+铁灰 | 机身重量 | 351g | 机身尺寸 | 179×88×39mm | 标准配件 | 表笔，点式温度探头，电池，转换头，说明书，保修卡，表笔灯（UT－TL）*，带灯表笔（UT－L1/L2）* | 标准内包装 | 彩盒 | 标准包装数量 | 30台 | 外包装箱尺寸 | 508×433×326mm | 标准包装箱毛重 | 22kg |
