煤矿井下ZY泵房自动化排水监控系统

煤矿井下ZY泵房自动化排水监控系统厂家 煤矿井下ZY泵房自动化排水监控系统价格

一、系统概述　　井下水泵房承担着矿井的排水任务，对煤矿的安全生产起着举足轻重的作用。水泵控制系统对各水泵房排水泵实行全方位自动监控，及时掌握其矿井涌水情况，以便及时完成排水任务，并掌握水泵的实时工作状态，记录水泵运行参数，保证水泵工作在完好的状态。该系统对煤矿安全生产具有较大的现实意义。

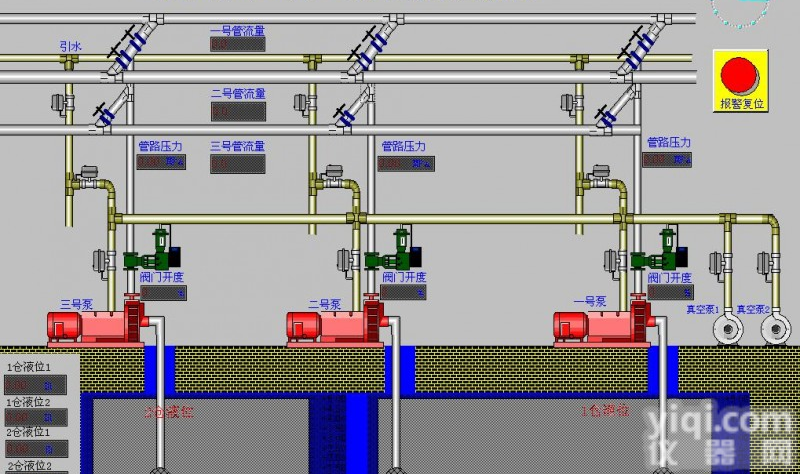

二、 设计方案　　水泵自动控制系统由地面自动化监控ZX站、井下控制主站两部分组成。主站控制器的核心部分选用西门子S7-300系列PLC，上位机选用力控组态软件ForceControl，实时采集数据，控制水泵启停，以实时图形、图像、数据、文字等方式，直观、形象、实时地反映系统工作状态。其中现场信号有：

　　（1）输入信号：各水泵开停及故障信号、电动球阀状态信号、水泵真空度、水泵电机状态信号、水泵出口压力、水仓水位、电机轴承温度、电机外壳温度、水泵外壳温度、电机和水泵连接轴温度。并且可实现红外检测各主管道流量。

　　（2）输出信号：水泵电机启/停控制、射流装置球阀开/关控制、电动闸阀开/关控制。
