MTH-5/3G-7,0-S-VI 德国FESTO快速排气阀/上海办事处

德国FESTO快速排气阀产品代号: 6753带 消 声 器.排 气 噪 声 是 在 6 bar 压 力 气 体 排 至 大 气, 离 开 1 米 距 离 条 件 下 测 出 的. 通过给单作用及双作用气缸加上快 排阀可以实现气缸活塞杆的高速回 复压缩空气从先导阀流出以后, 通过 快排阀进入气缸。此时，排气口3被关闭。当气口1 的压力下降时, 排气气流从2流到3。为了实现快速排气, 阀必须被直接 安装在气缸的气接口上通过消声器降低排气噪音派生型号- 不带消声器

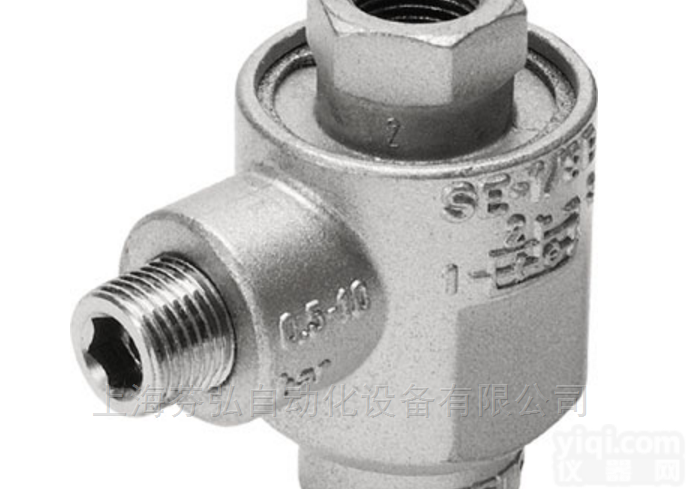

德国FESTO快速排气阀

产品代号: 6753

带 消 声 器.

排 气 噪 声 是 在 6 bar 压 力 气 体 排 至 大 气, 离 开 1 米 距 离 条 件 下 测 出 的.  通过给单作用及双作用气缸加上快 排阀可以实现气缸活塞杆的高速回 复

压缩空气从先导阀流出以后, 通过 快排阀进入气缸。

此时，排气口3被关闭。当气口1 的压力下降时, 排气气流从2流到3。

为了实现快速排气, 阀必须被直接 安装在气缸的气接口上

通过消声器降低排气噪音

派生型号

- 不带消声器

德国FESTO快速排气阀

阀功能  快排气

气动连接, 气口 1  G1/4

气动连接, 气口 2  G1/4

安装类型  具有螺纹的

标准额定流量, 排气  1,100 l/min

排气时的标准流量 6->0 bar  2,300 l/min

加压时的标准额定流量 6->5 bar  960 l/min

德国FESTO快速排气阀

工作压力  0.5 - 10 bar

环境温度  -20 - 75 °C

外壳的材料信息  牙铸锌

工作介质  压缩空气，经过滤，未润滑

过滤、已润滑的压缩空气

额定尺寸  7 mm

装配位置  任何

介质温度  -20 - 75 °C

声压等级  85 dB（A）

产品重量  120 g

密封件的材料信息  NBR
