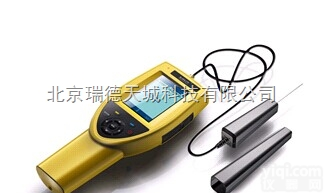

G100 手持式高斯计/磁场测试仪G100

G100手持式高斯计、 G100磁场测试仪

l 采用仪表级砷化镓Hall传感器

l 温度系数<0.03%/℃

l 探头即插即用

l 探头电缆长为100米

l 普通横向探头宽度仅有2mm

l 每个探头可存储5000个数据

l 传感器敏感区直径仅0.15mm，

大大提高磁场的空间分辨率

l 高温探头（耐温+155°）

l 超薄探头仅0.35mm厚

l 弱磁场探头量程0-6G,分辨率0.1mG

l 三维探头，可显示矢量和X Y Z 分量值

l 探头Z高频率可达20KHz

l 超细3维探头直径仅有1.5mm

l 金属硬封后传感器距离表面仅0.25mm，Z大限度贴近磁信号。

G100高斯计主机特性

优异的人体工程学设计

3.2英寸彩色LCD显示屏

典型精度0.8% (25 ºC)

3V电压输出和USB接口

屏幕可提供时域波形图

数据存储功能(自动/手动)

显示Z大值/Z小值/峰值/频率

主机同时可连接1-3个有线探头

主机可连接无线探头(未来)

主机自动识别探头

存贮器掉电不丢失数据

IP54等级，防水防尘

大容量锂电池可连续使用15小时以上

探头可通过后部的支架螺母固定

主机可通过背部和底部的支架螺母固定

可带SMART上位机软件

主机自动提示探头下一次校验日期

自动校零和自动校准

量程

自动量程 (根据探头技术参数)

Z高分辨率

0.1mG(弱磁场探头)

0.1G(普通磁场探头)

精度

典型±0.8% of reading±0.08% FS (according to probe) DC

典型±2% of reading (according to probe)   AC

频率范围

DC - 20 KHz (根据探头的技术参数)

模拟输出

±3V

温度系数

±(0.03% ±1 count)/ ºC

采样速度

超高速采样200K samples/秒

主机工作温度

-10ºC 至 +60ºC

主机储存温度

-20ºC 至 +70ºC

显示面板

3.2英寸彩色LCD,320240点阵

通信接口

USB

电池工作时间

15小时

尺寸

238mm x 95mm x 42mm

重量

350g

电池

可充电4000mAH锂电池

探头型号

量程及分辨率

频率范围

探头厚度

工作温度

线性度

探头材料

径向金属封装探头T08M150G1

Range 0-30KG,

Resolution 0.1G

DC-800HZ

1mm

-10℃ - +75℃

0.8%

metaL

*径向塑胶探头T08P150G1

Range 0-30KG,

Resolution 0.1G

DC-20KHz

1mm

-10℃ - +75℃

0.8%

PLASTIC

*径向弱磁场探头T08L150G1

Range 0-6G, resolution 0.1mG

DC-5MHZ

-10℃ - +75℃

0.8%(<3G)

1.0%（>3G)

PLASTIC

高量程径向探头T08W150G1

Range 0-100KG, calibrated to 20KG, resolution 0.1G

DC-800HZ

1mm

-10℃ - +75℃

1%

metaL

超薄探头T08U150G1

Range 0-30KG,

Resolution 0.1G

DC-800Hz

0.35mm

-10℃ - +75℃

0.8%

PLASTIC

径向高温探头T08H150G1

Range 0-30KG, Resolution 0.1G

DC-800HZ

1mm

-10℃ - +155℃

0.8%

metaL

探头型号

量程及分辨率

频率范围

探头直径

工作温度

线性度

探头材料

轴向金属封装探头A08M150G1

Range 0-30KG,

Resolution 0.1G

DC-800HZ

3.5mm

-10℃ - +75℃

0.8%

metaL

*轴向塑胶探头A08P150G1

Range 0-30KG,

Resolution 0.1G

DC-20KHz

3.5mm

-10℃ - +75℃

0.8%

PLASTIC

轴向高温探头A08H150G1

Range 0-30KG,

Resolution 0.1G

DC-800HZ

3.5mm

-10℃ - +155℃

0.8%

metaL

*轴向弱磁场探头A08L150G1

Range 0-6G, resolution 0.1mG

DC-5MHZ

-10℃ - +75℃

0.8%(<3G)

1.0%（>3G)

PLASTIC

探头型号

量程及分辨率

频率范围

探头直径

工作温度

线性度

探头材料

*三维探头Y08M150G1

Range 0-30KG,

Resolution 0.1G

DC-800HZ

3.5mm

-10℃ - +75℃

0.8%

metaL

*三维弱磁场探头Z08L150G1

Range 0-6G, resolution 0.1mG

DC-5MHZ

-10℃ - +75℃

0.8%（<3G)

1.0%（>3G)

PLASTIC

型号

描述

ZC10

校零腔

PS2000

电源适配器 Input:100-230VDAC, Output:5VDC

MULT3

探头转接器，允许主机同时连接3个探头

STD20

用于探头和主机的固定支架

CAB20

特殊订制的低阻抗USB通讯电缆，同时兼做电源电缆线

CAB30

3V模拟量转接电缆，转成NBC接口

CAB8-XX

延长电缆,3-100米可选,适用于任何探头，短3米。 XX表示长度，单位米

描述

订货号

G100主机, 径向金属探头T08M150G1，电源适配器，USB电缆，便携箱，光盘（仅操作手册）

G100101

G100主机, 径向金属探头T08M150G1，校零腔，电源适配器，USB电缆，BNC转接电缆，专业探头支架，便携箱，光盘（包括SMART软件和操作手册）

G100102

G100主机, 轴向金属探头A08M150G1，电源适配器，USB电缆，便携箱，光盘（仅操作手册）

G100201

G100主机, 轴向金属探头A08M150G1，校零腔，电源适配器，USB电缆，BNC转接电缆，专业探头支架，便携箱，光盘（包括SMART软件和操作手册）

G100202

G100主机, 3个径向金属探头T08M150G1，探头转接器，电源适配器，USB电缆，便携箱，光盘（仅操作手册）

G100103

G100主机, 3个径向金属探头T08M150G1，探头转接器，校零腔，电源适配器，USB电缆，BNC转接电缆，3个专业探头支架，2个便携箱，光盘（包括SMART软件和操作手册）

G100104

T

06

M

150

G3

T

PROBE TYPE

A - AXIAL

T - TRANSVERSE

X - 2 AXIS

Y - 3 AXIS

STEM

LENGTH

06 - 6 cm

08 - 8 cm

10 - 10 cm

25 - 25 cm

50 - 50 cm

100-100 cm

…

PROBE STYLE

C - CRYOGENIC

F –FLEXIBLE

H- HIGH TEMP.

L – LOW FIELD

M – metaL

P- PLASTIC

U - ULTRATHIN

W – WIDE FIELD

CABLE

LENGTH

150 – 150cm

500 – 500cm

…

GAUSSMETER MODEL

G1 – G100

G2 – G200

G3 – G300

G4 – G400

TEMPERATURE

COMPENSATED

T - YES

BLANK - NO

*轴向弱磁场探头A08L150G1

Range 0-6G, resolution 0.1mG

DC-5MHZ

-10℃ - +75℃

0.8%(<3G)

1.0%（>3G)

PLASTIC
