DIN11 IRT S1-P1-O1 脉冲电平0-5V转200mV~50V信号隔离器/转速

脉冲电平0-5V转200mV~50V信号隔离器/转换器/放大器/转速应用：
>> 转速传感器信号隔离、采集及变换
>> 汽车速度测量
>> 汽车ABS防抱死制动系统
>> 电机转速监测系统
>> 速度测量与报警
>> 信号无失真变送和传输
>> 转速信号放大与整形
>> 地线干扰YZ
主要特性:
>> 转速传感器信号直接输入，整形调理方波信号
>> 供电电源：5V、12V、15V或24V直流单电源供电
>> 低成本、小体积，使用方便，可靠性高
>> 标准DIN35 导轨式安装
>> 尺寸：106.7x79.025.0mm
>> 工业级温度范围: - 45 ~ + 85 ℃
>> 200mV峰值微弱信号的放大与整形
>> 正弦波、锯齿波信号输入，方波信号输出
>> 不改变原波形频率，响应速度快
>> 电源、信号：输入/输出 3000VDC三隔离
产品选型表：
DIN11 IRT – S□ - P□ – O□

输入信号		供电电源		输出信号
特点	代码	Power	代码	特点	代码
正负信号输入，正弦波输入 幅度峰峰值（VP-P）：200mV~50V	S1	24VDC	P1	输出电平0-5V	O1
单端信号输入， 幅度峰峰值（VP-P）：5V	S2	12VDC	P2	输出电平0-12V	O2
单端信号输入， 幅度峰峰值（VP-P）：12V	S3	5VDC	P3	输出电平0-24V	O3
单端信号输入， 幅度峰峰值（VP-P）：24V	S4	15VDC	P4	集电极开路输出	O4
用户自定义	Su			用户自定义	Ou

通用参数

参数名称		测试条件	Z小	典型值	Z大	单位
隔离电压		1min	1500	3000		VDC
信号输入	幅值（VP-P）		0.2	10	60	V
	频率		0	10	500	kHz
	输入阻抗		10			kΩ
	输入电流	5V输入		0.45		mA
信号输出	幅值（VP-P）	O1:输出电平0-5V		5		V
	频率		0	10	500	kHz
	电压（高电平）	O1:输出电平0-5V		5		V
	电压（低电平）			0	0.05	V
	电流（高电平）			2	5	mA
	电流（低电平）			2	8	mA
	电压	O4:集电极开路输出		5	30	V
	电流			3	10	mA
响应时间				1500		ns
辅助电源	电压	用户自定义	3.3	12	24	VDC
	电流	VD=12V		83		mA
辅助电源功耗				1		W
工作环境温度			-45		85	℃
贮存温度			-45		85	℃

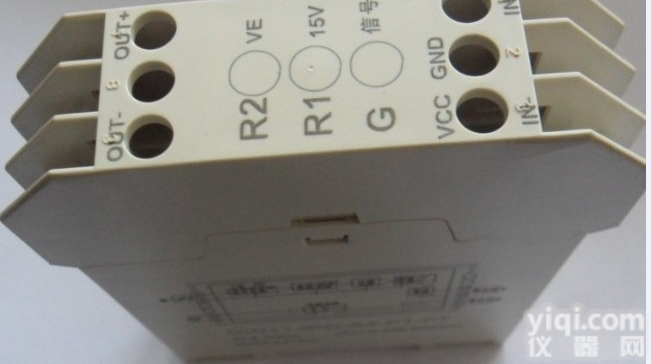

引脚	名 称	描   述	引脚	名 称	描   述
1	PW+	电源正端	7	IN+	模拟信号输入正端
2	NC	空脚	8	IN-	模拟信号输入负端
3	GND	电源负端	9	NC	空脚
4	OUT+	模拟信号输出正端	10	NC	空脚
5	OUT-	模拟信号输出负端	11	NC	空脚
6	NC	空脚	12	NC	空脚

引脚定义：

使用信号隔离器是自动化生产的一个特征。虽然信号隔离器不能够直接投入到生产之中，但信号隔离器会给自动化设备提供一个稳定的工作环境，保障生产的顺利进行。那我们应该如何使用信号隔离器呢？使用信号隔离器之前我们先要了解信号隔离器的工作原理。信号隔离器通过在输入、输出端口对电子信号进行隔离处理，降低电子信号的干扰，从而实现稳定信号的功能。使用信号隔离器要根据实际情况来选择不同类型的设备产品。现在比较常见的是模拟数字信号隔离器。这种信号隔离器把电子信号模拟数字化，在传输上更加稳定，不容易受到干扰，经常使用在高清视频传输和精密数据传输上。使用哪一种信号隔离器也需要量才而用。有些信号隔离器并不适合在潮湿环境中使用，这就使得雷雨天气闪电的电子隔离不能够使用这款信号隔离器了。
