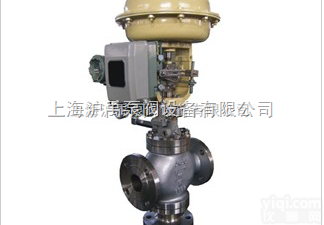

ZMQP型 ZMQP型系列气动薄膜切断调节阀

ZMQ、ZSQ型气动薄膜（活塞）切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。　　切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。

本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、46四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或VI级。流量特性为快开。

◇ 切断阀采用多弹簧执行机构与调节机构用三根立相连，整个高度可减小约30％，重量可减轻约30％。

◇ 阀体按流体力学原理设计成等截面低流阻流道，额定流量系统数增大30％。

◇ 阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为质材料制作，关闭进密封性能优良。

◇ 平衡型阀内件，提高了切断阀的许用压差。

◇ 波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。

◇ 活塞式执行机构，操作力大，使用压差大。



主要零件材料

阀体、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti

阀芯、阀座：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金

套筒、阀塞：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金

填料：聚四氟乙烯，柔性石墨

波纹膜片：丁晴橡胶夹增强涤纶织物

弹簧：60Si2Mn

阀杆、推杆：2Cr13、1Cr18Ni9Ti

阀芯、阀塞（软质件）：增强聚四氟乙烯

波纹管：1Cr18Ni9Ti



技术参数
