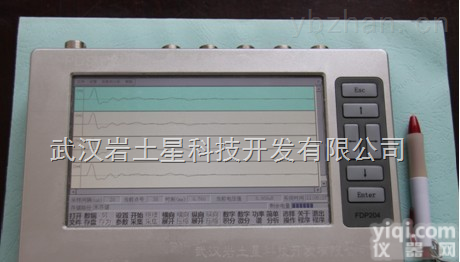

PDS-PS 基桩动测仪

新的PDS-PS是于2011年在PS一体化高分辨浮点动测仪的基础上全面升级后而推出的新型桩基动测仪。PDS-PS 基桩动测仪使用的计算机系统是主频为533MHz的三星S3C2440 ARM9，能流畅地运行Windows CE 5.0操作系统,从而极大的降低了系统功耗，提高了仪器的稳定性。高亮度半透半反的7.2寸宽屏TFT真彩色液晶屏和高通过率的触摸屏，使得新的PDS-PS基桩动测仪在强光下能方便的操作、浏览。高速数据采集系统和专用电源高度集成的电子测试系统。它不但可以进行采集工作，还可以在仪器上进行数据的处理和报告编写等。也可以通过USB端口将数据传输到计算机里进行后期分析处理。该仪器采用了前置放大电流伺服、全自动电桥平衡跟踪等技术，使该仪器的实用性和可靠性大大增强，而且整机性能和技术指标也大为改善。
应用范围
可广泛应用于低应变检测、高应变检测、地脉动周期测试、剪切波速测试、瑞利波速测试、爆破监测、隧道超前预报、浅层地震等。是目前国内外功能强的基桩检测设备
主 要 特 点
系 统 功 耗 低：采用S3C2440 ARM9处理器使总功耗下降了40%
稳 定 性 高：采用Windows CE 5.0操作系统，提高了系统的稳定性
环境 适应 性高：采用半透半反的7.2寸宽屏，在强光下能方便的操作、浏览
体积小 重量轻：采用了国际先进的元器件和先进的工艺。
符 合
﹡《建筑基桩检测技术规范JGJ106-2003》
﹡《公路工程基桩动测技术规程JTG/TF81-01-2004》
﹡《铁路工程基桩无损检测规范TB 10218-2008》
﹡《建筑抗震设计规范GB50011-2001》
﹡《岩土工程勘察规范GB50021-2001》
二．PDS-PS基桩动测仪技术参数

通 道 数	4 道
A/D 转换	24 位 144 dB
浮点增益	10 位 60 dB
触发方式	内、外、信道
频响范围	0.1 Hz ～ 10KHz
系统误差	＜ 3 ‰
噪声电平	＜ 6 uVrsm
滤波方式	低通 五档 100Hz 200 Hz 500 Hz 1000 Hz 2000 Hz 带通 多档
采样间隔	10 μs ～ 60 ms
采样点数	512，1024，2048
Z大功耗	5 W
主机重量	＜ 1.4 Kg
体 积	220 × 140 × 40 mm

三．PDS-PS基桩动测仪低应变标准配置

配件名称	PDS-PS（四通道）	PDS-PS（两通道）
PDS-PS主机	一台	一台
通讯电缆	一根	一根
电源充电器	一个	一个
读卡器	一个	一个
低应变传感器	一只	一只
力棒(包括塑料头和铝合金头)	一套	一套
分析软件（光盘）	一张	一张
说明书	一本	一本
仪器套	一个	一个
触摸笔	一支	一支
仪器包装箱	一个	一个

四．PDS-PS基桩动测仪高应变，剪切波，地脉动可选配件

序号	项 目	规 格	备 注
1	高应变拟合分析软件	加密	拟合计算桩基承载力
2	高应变测试大线	8米	高应变测试
3	高应变加速度计	8米	高应变测试
4	高应变应变环	3米	高应变测试
5	高应变适配器		高应变测试
6	高应变配件箱		高应变测试
7	三分量检波器	60米	剪切波速测试
8	拾振器		地脉动或振动测试
9	放大器		地脉动或波速测试
10	触发探头（35Hz）		剪切波速测试
