PDS-ZL无线智能张拉仪是武汉岩土星科技开发有限公司于2008年推出的全新预应力张拉实验设备。该仪器采用先进的无线数据传输技术，首次将张拉仪设计成无线的方式，填补了国内该类仪器的空白。使用PDS-ZL无线张拉仪只需对原有液压设备进行小范围改动甚至无需改动。实验仪能够控制液压系统自动加载、自动维持荷载，还能自动读取延长量，并具有自动监测、自动保存数据等功能。当位移计行程超过预设值时，仪器会自动停止。当实验现场出现异常情况时，仪器能暂停工作，而且数据不丢失。当异常解除后，能继续正常工作。
PDS-ZL无线张拉仪不但提供国家相应标准规范的实验方法，而且我们还可以随时根据用户的需要定制用户需要的实验方法。只要提供相关测量方法，PDS-ZL无线张拉仪都能出色地完成。用户也可以根据我们免费提供的数据接口定义和文件格式，自行开发相关采集和处理软件，以满足科研单位、大专院校的科研、教学任务！

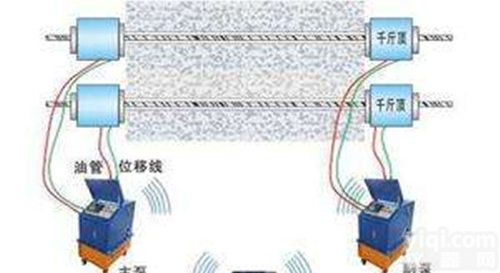

PDS-ZL无线张拉仪操作非常简便。实验前，我们首先在计算机中设置采集现场所有相关参数，然后通过无线数据传输模块，下载到实验仪里。实验仪根据收到的参数，自动按照相应规范进行张拉实验。
应用范围
T梁、箱梁张拉试验，砼结构的预应力张拉。
技术参数
控制模块 |
无线模块控制计算机 |
通迅距离 |
1000米 |
荷载控制通道 |
2个独立通道 |
控制参数 |
380V |
控制精度 |
±5% |
压力传感器量程 |
60MPa |
精度 |
0.5% |
传移量程 |
200mm |
精度 |
0.1% |
环境温度 |
-20°C~40°C可连继工作 |
电源 |
380V（±10%） |
1、智能千斤顶
1.1、穿心式千斤顶 2 200T YCW200T穿心千斤顶
1.2、位移传感器 2 200mm量程，非线性误差：±0.05%FS
1.3、压力传感器 2 量程：0~60MPa,综合精度：0.2%FS
2、油控系统
2.1、油泵 2 70MPa,3L/Min
2.2、控制器，含控制系统 2 数据微控制器，DC24V
3、配套辅材
3.1、液压油管 4 10m,70MPa，高强度
3.2、液压用转接头 8 70MPa，带自锁装置
3.3、通信模块 2 2m芯屏蔽线
3.4、短程无线模块 3 433MHZ，2米吸盘天线
3.5、用户光碟 1 手册、演示视频
3.7、AC380V电源线 2 2m/4芯电源线
4、软件 配套软件
5、其他 联想笔记本 2台
符合规范
公路桥涵施工技术规范(JTG_TF50-2011)
PDS-ZL无线智能张拉仪配置清单
配件名称 |
单位 |
数量 |
PDS-ZL预应力无线张拉仪 |
台 |
1 |
位移传感器200 mm |
只 |
2 |
压力传感器60 Mp |
只 |
1 |
位移传感器磁性卡座 |
对 |
1 |
铝合金仪器箱 |
个 |
1 |
无线传输模块 |
套 |
1 |
数据处理软件 |
套 |
1 |
仪器说明书光盘 |
套 |
1 |
