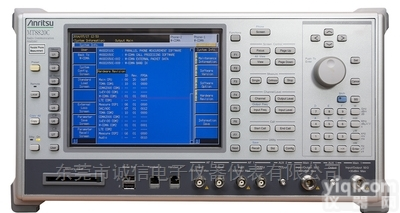

MT8820C
LTE 移动终端的射频测试
射频 Tx 测试关键测量项目的批量测量
一个单元支持射频 Rx 测试的关键测量项目
的可操作性减少了生产线的测试及维修次数
对 MT8820A/B 的前向兼容性
Parallelphone? 测量MT8820C 无线电通信分析仪支持 30 MHz 至 2.7 GHz 范围内的平台。安装专用的软件和可选硬件可支持对以下项主要 TRx 特征的评估：LTE FDD/TDD、W-CDMA/HSPA/HSPA Evolution、CDMA2000 1X/1xEV-DO、TD-SCDMA/TD-SCDMA HSPA、GSM/GPRS/EGPRS 以及 PHS/ADVANCED PHS 移动终端。
通过在主机架中安装 2G/3G/3.5G 专用测量硬件和软件，一个 MT8820C 可支持射频 TRx 特征的高速批量测量，并调用 2G/3G/3.5G 移动终端的连接测试。此外，安装 MX882012C/13C 可支持生产 LTE FDD/TDD 移动终端和数据卡所要求的射频 TRx 测试。MX882012C/13C 还支持 2x2 MIMO DL LTE Rx 吞吐量测试。
频率范围
30 MHz 至 2700 MHz
Z大输入电平：
+35 dBm（主端口1）
射频信号发生器：
频率
频率范围：30 MHz 至 2700 MHz（设置范围：400 kHz 至 2700 MHz）
设置分辨率：1 Hz
输出电平
电平范围： ?140 至 ?10 dBm（主端口 1），?130 至 0 dBm（辅端口 1） 分辨率：0.1 dB
精度：主：±1.0 dB，±0.7 dB（典型值）（输出频率 ≥50 MHz），
±1.5 dB（输出频率 <50 MHz）
（?120 至 ?10 dBm，校准后，10o 至 40oC）
辅：±1.0 dB，±0.7 dB（典型值）（输出频率 ≥50 MHz），
±1.5 dB（输出频率 <50 MHz）
（?120 至 ?0 dBm，校准后，10o 至 40oC）
LTE FDD 测量：
（硬件：选件 008
软件：MX882012C）/
LTE TDD 测量：
（硬件：选件 008
软件：MX882013C）
频率范围：400 MHz 至 2700 MHz
幅度测量
输入电平：?60 至 +35 dBm（主）
测量精度：±0.3 dB（典型值），±0.5 dB（?20 至 +35 dBm），
±0.7 dB（?50 至 ?20 dBm），±0.9 dB（?60 至 ?50 dBm）
*校准后，10o 至 40oC
线性：±0.2 dB（?40 至 0 dB，≥?50 dBm），±0.4 dB（?40 至 0 dBm，≥?60 dBm）
频率/调制度测量
输入电平：?40 至 +35 dBm（主）
载波频率精度：±（设置频率 × 参考振荡器精度 +15 Hz）
测量对象：PUSCH、PRACH、PUCCH
呼叫处理
呼叫控制：注册，参考测量通道的呼叫处理
（执行每个符合 3GPP 标准的处理，并执行通过/失败评估）
移动终端控制：输出电平
（执行每个符合 3GPP 标准的移动终端控制）
LTE FDD 测量：
（软件：MX882042C）/
LTE TDD 测量：
（软件：MX882043C）
频率范围：400 MHz 至 2700 MHz
幅度测量
输入电平：?60 至 +35 dBm（主）
测量精度：±0.3 dB（典型值），±0.5 dB（?20 至 +35 dBm），±0.7 dB（?50 至 ?20 dBm）， ±0.9 dB（?60 至 ?50 dBm）
*校准后，10o 至 40oC
线性：±0.2 dB（?40 至 0 dB，≥?55 dBm），±0.4 dB（?40 至 0 dBm，≥?60 dBm）
频率/调制度测量
输入电平：?40 至 +35 dBm（主）
载波频率精度：±（设置频率 × 参考振荡器精度 +15 Hz）
测量对象：PUSCH
W-CDMA 测量：
（硬件：选件 001
软件：MX882000C，
MX88205xC）
频率范围：300 MHz 至 2700 MHz
调制分析
输入电平：?30 至 +35 dBm（主）
调制精度：≤2.5%（输入单 DPCCH 和单 DPDCH 时）
射频功率
输入电平：?65 至 +35 dBm（主）
测量精度：±0.3 dB（典型值），±0.5 dB（?25 至 +35 dBm），±0.7 dB（?55 至 ?25 dBm）， ±0.9 dB（?65 至 ?55 dBm）
*校准后，10o 至 40oC
测量对象：DPCH、PRACH
占用带宽
输入电平：?10 至 +35 dBm（主）
临信道泄漏功率比
输入电平：?10 至 +35 dBm（主）
测量点：±5 MHz，±10 MHz
误码率测量
功能：在 DTCH 中插入 PN9 或 PN15 算法数据
测量项目：BER、BLER
呼叫处理
呼叫控制：注册、开始、终止、交接、网络断开、
终端断开（执行每个符合 3GPP 标准的处理
并执行通过/失败评估）
移动终端控制：输出电平，回环
（执行每个符合 3GPP 标准的移动终端控制）
GSM/GPRS 测量：
（硬件：选件 002
软件：MX882001C）
频率范围：300 MHz 至 2700 MHz
频率/调制度测量
输入电平：?30 至 +40 dBm（突发信号的平均功率，主）
测量项目：正常突发，RACH
幅度测量
输入电平：?30 至 +40 dBm（突发信号的平均功率，主）
测量项目：正常突发，RACH
测量精度：±0.3 dB（典型值），±0.5 dB（?20 至 +40 dBm），±0.7 dB（?30 至 ?20 dBm），
*校准后，10o 至 40oC
线性：±0.2 dB（0 至 ?40 dB，≥?30 dBm）
误码率测量
功能：帧、比特和 CRC 错误测量
测量对象：
GSM
建立在上行 TCH 的回环数据
从后面板呼叫处理 I/O 端口输入的串行数据
GPRS
建立在 GPRS 上行 TCH 的终端接收的块数
呼叫处理
呼叫控制：
GSM（位置注册、初始化、终止、网络断开、
终端断开）
GPRS（连接、断开连接、数据传输）
终端控制：
GSM（输出电平、时隙、时间提前量、回路开/关）
GPRS（测试模式 A、测试模式 B、BLER）
CDMA2000 1X 测量：
（硬件：选件 003，
软件：MX882002C）
