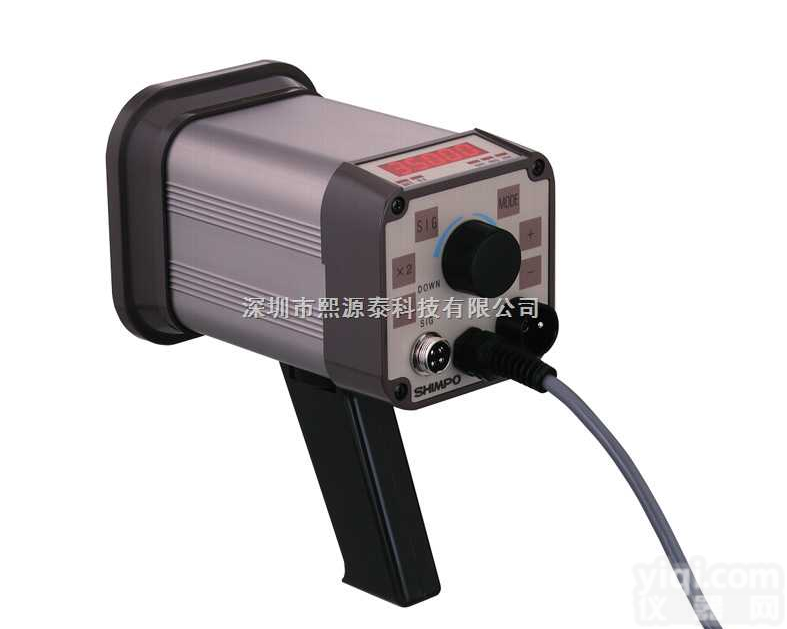

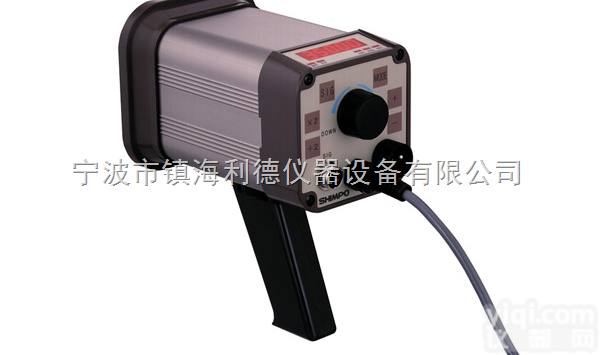

频闪观测仪规格
|
型号
| DT-311N
| DT-315N
|
内 部 模 式
| 频闪频率范围
|
40.0－－35,000RPM
| 精度
|
读数误差±0.01%
|
分辨率
|
0.1RPM:40.0-4,9999.9RPM
|
0.2RPM:5,000-7,999.8RPM
|
0.5RPM:8,000-9,999.5RPM
|
1RPM:10,000-35,000RPM
| 相位移动
|
用 /-按扭（360-6秒）
| 显示更新时间
|
约2秒
| 输出信号
|
同步，400msec,脉冲输出0到 12VDC振幅（约），4.7k欧 阻抗
| 倍率放大器/缩小器
|
乘2，除2
|
外部模式
| 频闪频率范围
|
0.0-35,000RPM
| 精度
|
±0.01% ±1位
| 相位移动
|
0-359”，1°分辨率
| 延缓时间
|
范围为40-10,000RPM，0-2,000msec
| 外部触发内部信号
|
LO级：0-0.8VDC，HI级：2.5-12VDC，脉冲宽度 50usec min
| 输入阻抗
|
12CV 时 4.7K欧/0V时6.8K欧
|
总体
| 显示
|
5位，10mm高，LED
| 闪光管功率/寿命
|
氙，Z大值10W。（频闪100,000,000）
| 频闪持续时间
|
10-40usec
| 感光器电源
|
12VDC（40mA）
| 电池低电量显示器
|
显示L
| 电源需求
| 230VAC，±10%60/50Hz,30VA（指明电压）
| 内置电池组
| 操作温度范围
|
0-40℃
| 重量
| 1.2kg
| 2kg
| 尺寸
| 185?20?20mm
| 250?20?20mm
| 标准附件
| 手柄
| 手柄、AC充电器/适配器
|
1、概述
DT-311J数字频闪仪主要用于织机定时系统的调整和控制。利用外部和内部信号同步发射频闪，通过调节开关处理外部信号，在外部信号正向切边位置进行0至359度范围位移。频闪可连续延时发射，延时角在指示灯有显示。
零位可设定在任何可选择的同步位置上 转速可实现屏幕显示
|
2、范围
| 1
| 频闪范围
|
200~1500rpm
| 2
| 相位移
|
0~359?
| 3
| 内部信号范围
|
200~1500rpm
| 4
| 延时器
|
旋转编码器
| 5
| 显示
|
4位数 10mm高，红色二极管
| 6
| 分配比
|
1/1 1/2 1/3 1/4 2/4 9n鳰?
| 7
|
输入信号
|
高电平 5至24V 脉冲宽度 2毫秒、 分低电平 0至1V 脉冲亮度 2毫秒、分1p/r
|
|
输出阻抗小于10欧
| 8
| 输入阻抗
|
47千欧姆
| 9
| 显示方式
|
相位移（度），测速计
| 10
| 精度
|
±1位数
| 11
| 频闪管
|
氙气灯，Z大10瓦 在1500rpm条件下工作使用时间 1200小时
| 12
| 工作温度
|
0至40℃
| 13
| 电源要求
|
230V直流±10% 50~60赫
| 14
| 电源消耗
|
Z大20VA
| 15
| 尺寸规范
|
宽149×高174×长214（mm）
| 16
| 重量
|
1.9KG
| 17
| 所带附件
|
6米电缆线，带插头（1件）日文和英文说明书各1份
|
|
