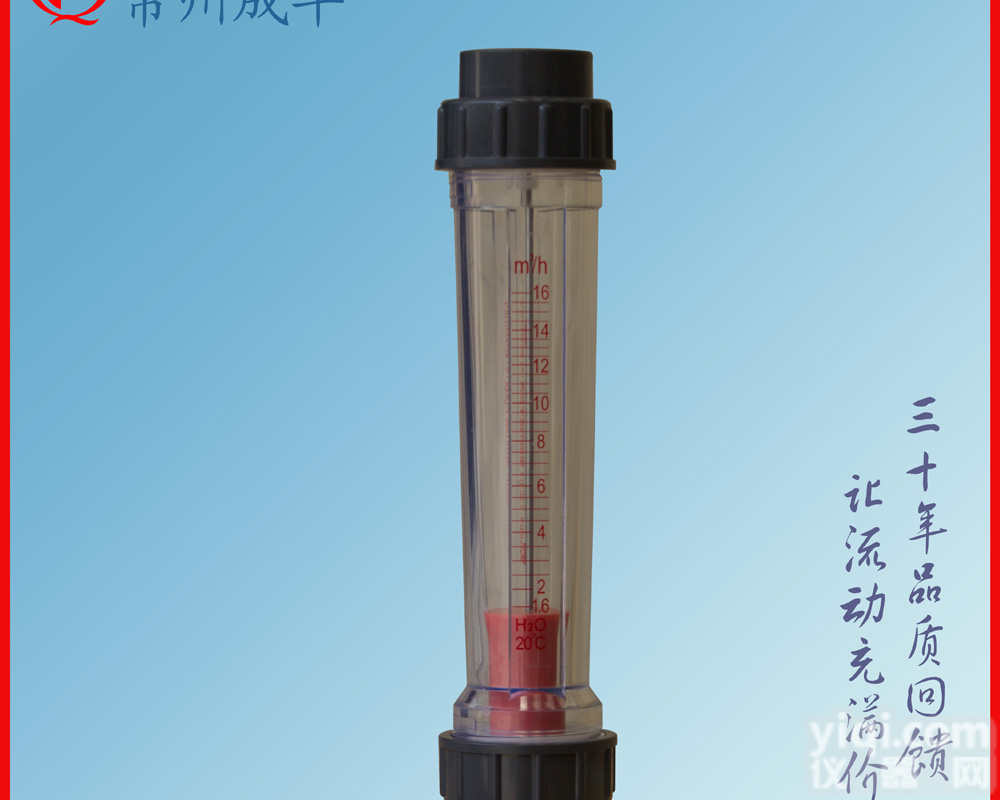

XS-LZS 插接式塑料管浮子流量计

一、概述
       插接式塑料管浮子流量计锥管等主部件均由AS、ABS塑料制成，有较好的耐腐性能，产品还具有结构合理、体积小、重量轻、锥管不易破碎等特点，塑料管浮子流量计可广泛应用于化工、环保、食品等工业部门。
二、原理与结构
      插接式塑料管浮子流量计的主要测量元件为一根小端向下，大端向上垂直安装的锥形塑料管及其在内可以上下移动的浮子。当流体自下而经锥形塑料管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮力及粘性力三的合力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。
三、安装
〔1〕安装前，应把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出，然后重新把它安装好，在安装时，要注意橡胶垫圈是否装在接管的槽内，以防漏水。
〔2〕流量计的接口，可用配套的ABS塑料管，或用PVC塑料管，用专用胶水粘合连接，也可用塑料法连接后，再和金属法兰连接。
〔3〕流量计必须垂直安装，应无明显倾斜，其安装高度，应便于对浮子的读数，读数时，视线与浮子应水平。〔一般标准：需用的流量为流量计Z大流量的50％-70％，尽量不要用到Z高数。〕
〔4〕在仪表的上下游进出口应保证有5倍仪表口径的直管段。
〔5〕被侧流体压力须稳定，如流体太力不稳定，会造成浮子波动，不能正确测量，流量计上游应设置缓冲器或定值器。
〔6〕塑料管转子流量计应垂直安装，流量计ZX线与铅垂线的夹角不应超过5度。
四、使用
〔1〕仪表使用时，应先缓慢开启上游阀门至全开，然后用流量计下游的调节阀调节流量。仪表停止使用时应先缓慢关闭上游阀门，然后再关闭仪表下游的流量调节阀。
〔2〕仪表的示值在刻线的中见,依浮子升起的高度由浮子的标尺处读出示值。
〔3〕当锥管和浮子粘污时，应及时清洗。
〔4〕定期检查流量计的误差，一旦超出规定误差，应调换浮子和锥管，或者重新标定以得到更好的精度。
〔5〕被测流体与流量计标定介质不一致时，需对示值按进行修正。由下式表示QS=QN QS＝实际流量 Qn＝流量计读数示值 ρn＝流量计标定时的介质密度ρs＝被测介质的密度 ρf＝浮子材料的密度
XSLZS-( )短管型技术参数

口径	型号	流量范围	L(mm)	D1(mm)		D2(mm)
				接插	管螺纹
15	LZS-15	10-100L/h	200	Ø20	G1/2”	Ø45
		16-160L/h
		25-250L/h
		40-400L/h
		60-600L/h
25	XSLZS-25	100-1000L/h	226	Ø32	G3/4”	Ø68
		160-1600L/h
		250-2500L/h
		300-3000L/h
32	XSLZS-32	400-4000L/h	288	Ø40	G1”	Ø74
		600-6000L/h
50	XSLZS-50	1-10M3/h	341	Ø63	G1-1/2”	Ø98
		1.6-16M3/h
65	XSLZS-65	5-25M3/h	430	Ø75	G2”	Ø122
		8-40M3/h
		12-60M3/h

XSLZS-( )长管型技术参数

口径	型号	流量范围	L(mm)	D1(mm)		D2(mm)
				接插	管螺纹
15	XSLZS-15	10-100L/h	280	Ø20	G1/2”	Ø45
		16-160L/h
		25-250L/h
		40-400L/h
		60-600L/h
25	XSLZS-25	100-1000L/h	380	Ø32	G3/4”	Ø68
		160-1600L/h
		250-2500L/h
		300-3000L/h
50	XSLZS-50	0.4-4M3/h	435	Ø63	G1-1/2”	Ø98
		0.6-6M3/h
		1-10M3/h
		1.6-16M3/h

XSLZS-( )法兰型技术参数

口径	型号	流量范围	连接高度(mm)
100	XSLZS-100	8-50M3/h	555
		14-90M3/h
		16-120M3/h
125	XSLZS-125	25-150M3/h	555
		25-180M3/h
		25-200M3/h
150	XSLZS-150	25-150M3/h	555
		25-180M3/h
		25-200M3/h
