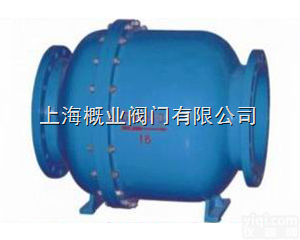

HQ44X, HQ45X微阻球形止回阀 HQ44X微阻球形止回阀, HQ45X微阻球形止回阀

微阻球形止回阀
上海艾环阀门有限公司生产的微阻球形止回阀, HQ44X微阻球形止回阀, HQ45X微阻球形止回阀采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。
一、产品概述:
微阻球形止回阀,采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。
二、主要技术参数:
公称压力：1.0～1.6MPa
公称通经：50～1000mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
三、主要零部件材料:

零件名称	阀体	阀瓣	阀座	弹簧
材料	铸铁、球铁、铸钢	铸铜、不锈钢	铜、不锈钢	不锈钢

四、主要外形连接尺寸:

DN（mm)	50	65	80	100	125	150	200	250	300	350	400	450	500
L	203	216	241	292	330	356	495	622	698	781	914	978	978
H	180	210	225	245	280	320	380	450	470	500
H1							510	570	640	715	815	825	980
