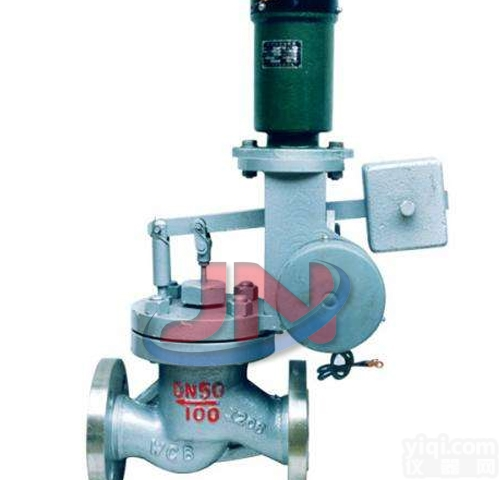

J041H 快速启闭阀

J041H快速启闭阀
：快速启闭阀由牵引电磁铁、阀用交流电电磁铁、杠杆、重锤、两个行程开关等零件组成。当牵引电磁铁得电（即开阀）时，将杠杆抬起，杠杆抬到挂钩件缺口处，小阀瓣被提起，阀瓣上部泄压，大阀瓣随之浮起，阀开到位，此时上行程开关处于压合状态。 当阀用交流电磁铁得电（即关阀）时，由电磁阀定杆推动挂钩位移，使杠杆与挂钩缺口脱离，在重锤的作用下，使阀门关闭。
一、J041H快速启闭阀产品详细：
J041H-10C/16C/25/40/64/100快速启闭阀由牵引电磁铁、阀用交流电电磁铁、杠杆、重锤、两个行程开关等零件组成。当牵引电磁铁得电（即开阀）时，将杠杆抬起，杠杆抬到挂钩件缺口处，小阀瓣被提起，阀瓣上部泄压，大阀瓣随之浮起，阀开到位，此时上行程开关处于压合状态。 当阀用交流电磁铁得电（即关阀）时，由电磁阀定杆推动挂钩位移，使杠杆与挂钩缺口脱离，在重锤的作用下，使阀门关闭,这时下行程开关处于闭合状态。 用于蒸汽、重油等介质的管道上作为快速启闭的安全保护装置。它具有结构简单、操作方便、工作可靠、切断速度快和密封性能好等特点。
二、J041H快速启闭阀性能规范：

公称通径DN（mm）	公称压力PN（Mpa）	开启电磁铁型号	关闭电磁铁型号
20	10	MZZ6-60SG	MZZ1-100A
32	10	MZZ6-60SG	MZZ1-100A
50	4.0、10.0	MZZ6-60SG	MZZ1-100A
80	10	MZZ6-80SG	MZZ1-100A
100	10	MZZ6-80SG	MZZ1-100A

三、J041H快速启闭阀主要零件材料：

件号	1	2	3	4	5	6
零件名称	阀体	大阀瓣	小阀瓣	导向套	阀杆	阀盖
材料	WCB	2Cr13	2Cr13	2Cr13	2Cr13	25

四、J041H快速启闭阀主要外形与连接尺寸

型号	公称通径（mm）	H	L	L1	D	D1	D2	n	d	h	重量（kg）
J041H-100	20	550	435	200	125	51	90	4	18	16	51
	32	580	435	230	150	66	110	4	23	16	67
	50	604	435	300	195	88	145	4	25	16	67
	80	759	435	380	230	121	180	8	25	23	150
	100	759	435	430	265	150	210	8	30	23	160
J041H-40	50	600	435	230	160	88	125	4	18	16	59
