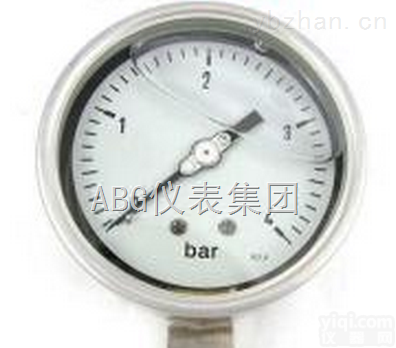

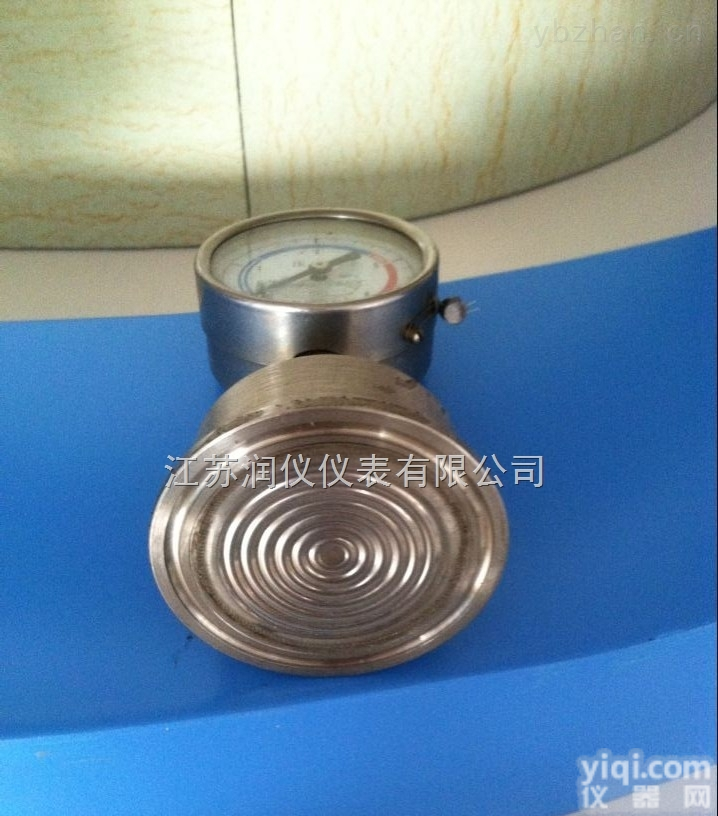

卡箍式隔膜压力表

卡箍式隔膜压力表在工艺现场拆装快捷方便，不易污染，容易清洗，安全可靠等优点，能满足生产质量规范（GMP）的要求,在制药，食品饮料，水处理等行业对卫生有要求的工艺流程中得到广泛应用。

 一、概述:

      卡箍式隔膜压力表主要用于制药、食品加工、啤酒生产等。卫生等级要求比较高的环境下的压力测量，其Z大优点是无卫生死角，便于清洗。安装方式:卡箍式 活节式 表头类型:耐震型 普通型 表头方向:轴向 径向。卫生型隔膜压力表是由通用型压力仪表与隔膜隔离器组成一个系统的隔膜压力表。

结构原理：

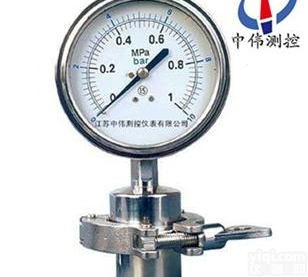

      YTP-150MC型卡箍式隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统，内充密封液。当被测介质的压力作用于隔膜时，则隔膜产生变形，压缩封闭系统中的密封液。由于密封液的固有性质，使压力仪表中的弹性元件产生相应的弹性变形—位移，经指示装置显示压力值。当隔膜的刚度足够小时，则压力仪表指示的压力就近于被测介质的压力值。

注：

1.用户也可选用其它通用型压力表，订购时同本公司协商。　　

2.压力表同隔膜装置连接方式也可选用其它形式，订货时同本公司协商。 　　

1)隔膜表的耐蚀性: 　　

隔膜表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜、法兰及密封圈的材料来保证。 　　

隔膜材料：316、316L 　　

法兰材料：316、316L 　　

密封因材料：硅橡胶、聚四氟乙烯　　

2)密封液的选择: 　　

为了保证卫生型隔膜表使用的可靠性和安全性，根据不同用途，选择合适的密封液。 　　

密封液 受压部温度范围℃比重 体膨胀

甘油水溶液 -5～100 1.27 0.61×10-3

植物油 -5～100 1.93 1.03×10-3

二、隔膜装置法兰尺寸: 　

1)卡箍式隔膜隔离器[代号MC]

法兰尺寸 A B

1、1/2     43.5   50.5

2、 56.5         64.0

自选件(符合ISO--2852标准) 　　1.卡箍11/2、2 　　2.管接头11/2、2 　　3.密封圈(材料为硅橡胶、聚四氟乙烯)

2) 高温选项：Z高温度200℃

3) 膜片材质：哈B、哈C、钽、钛、蒙乃尔合金，316L表面喷涂PTFE

4)法兰材质：321、304、316L

5)仪表接口：可根据客户要求定制

6)工作介质：根据介质不同可选氟油-60～+200℃，食用油-20～+200℃

卡箍式隔膜压力表主要特性：

1、温度特性

由于隔膜表的系统内填充了密封液作为压力传递的介质，致使隔膜表的温度影响量与密封液体膨胀系数、隔膜刚度及受压部位的温度有关。仪表在使用温度偏离20±5℃时，对于低量程压力仪表的影响尤为明显。一般受压部温度误差规定不大于1.0%/℃，所以隔膜表的温度影响一般是由通用压力仪表温度影响量与隔膜隔离器受压部温度影响量两者之和。

2、 液位差

尤其对于带软连接管的隔膜表，由于隔膜受压部与通用型压力表安装位置不在同一水平面上，会产生液位差的影响，在测量时更应注意。

3、 耐蚀性

隔膜表的耐蚀性可通过适合的选择与测量介质接触部分的隔膜，法兰及密封垫圈的材料来保证。

材料的选择：

1、隔膜材料：0Cr17Ni12Mo2（316）; 0Cr17Ni14Mo2（316L）；蒙乃尔合金（Cu30Ni70）;哈氏合金（H276C）;钽（Ta）及氟塑料（F4）。

2、法兰材料：不锈钢0Cr18Ni9（304）、0Cr17Ni12Mo2（316）；不锈钢内衬氟塑料（316+F4）。

3、密封垫圈材料：橡胶；氟橡胶；硅橡胶及氟塑料。

卡箍式隔膜压力表由四项组成：

1、带隔膜密封的全不锈钢压力表；

2、不锈钢卡箍；

3、防腐胶圈；

4、下法兰焊接联结体。

内螺母管线螺纹连接卫生型压力表由二项组成：（1）带隔膜密封的全不锈钢压力表；（2）阴螺纹带联结螺。

隔膜装置法兰尺寸：

1、卡箍式隔膜隔离器[代号MC] ；

2、法兰尺寸 A B 11/2 43.5 50.5 2 56.5 64.0；

3、自选件（符合ISO--2852标准）。

隔膜液的选择：（保证隔膜表使用可靠性和安全性，应根据不同用途选择合适的密封液。）

卡箍式隔膜压力表型号说明：
