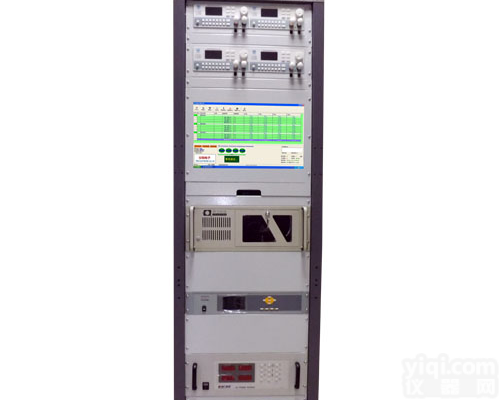

ATE-9300 LED电源自动测试系统

ATE-9300 LED电源自动测试系统是测试LED电源的测试系统，该系统适用于AC输入/DC输出之 LED驱动电源(隔离与非隔离通用) 产品综合性能测试。系统采用灵活的硬件框架结构，可根据客户产品测试要求增加硬件配置，以便于客户设备投入成本控制，系统采用带LED模式的电子负载，并兼容外挂实际灯负载。

ATE-9300 LED驱动电源自动测试系统操作软体全中文版，运行于Windons98/200/XP环境,开放式程序编辑平台,使用者可依需求自行编辑测试步序,简单易学。

ATE-9300自动测试系统配备了针对待测物（LED电源应用于照明与TV背光）特性优化后之标准测试项目，使用者只需在标准测试项目上定义测试条件和测试规格即可测试。

优化后的测试项目涵盖了6类电源测试要求，输出特性（OUTPUT PERFORMANCE）检测待测物的一般特性能，输入特性（INPUT CHARACTERISTIC）检测电源的输入参数，稳定测试（REGULATION TESTS）检测特测物在输入电源和负载变化时的稳定性。时序和瞬态（TIMING &TRANSIENT）测量开机，关机时的瞬时状态及各事件的时间，保护测试（PROTECTION TESTS）触发电源的保护电路，特殊测试（SPECIAL TESTS）提供了测试电源的特殊功能与方法。

ATE-9300自动测试系统应客户需求，结合业内行家多年使用反馈意见方案重新空位设计。从系统结构、内部敷线和测试治具都进行了优化更改，使其维护更方便，操作更顺手。其中FOUR by ROUR测试治具采用快速装夹结构，一次可测试4PCS，左右轮换。

特点

u 专门使用于LED电源测试（照明&电视背光源）

u 可支持同时一次测多颗待测物，大幅提升生产线产能

u 针对LED电源特性提供适合的标准测试项目，籍以达到的测试效能

u 开放性架构软件平台

     -支持相关硬件扩充

     -支持备配GPIB/RS-232/RS-485 接口之仪器

     -测试项目编辑功能

     -测试程序编辑功能

     -测试报告编辑功能

     -统计分析报表编辑功能

     -在线仪控功能

     -用户权限设定

     -发布控制

      活动记录

      Windows 98/2000/NT/XP软件平台

优化的测试项目

输出特性

l 直流输出电压(DC output voltage)

l 直流输出电流(DC output current)

l 峰对峰杂讯(Peak-Peak noise)

l 有效值杂讯(RMS noise）

l 效率 (Efficiency)

l 测试中调整(In-test adjustment）

输入特性

l 输入浪涌电流(Input inrush curren)

l 输入功率(Input power,No load/Full

l 输入功率因数(Input power factor)

l 输入电流(Input curren)

稳定度

l 电流稳定(Current regulation)

l 电压稳定(Voltage regulation)

实时和瞬时  (扩展硬件)

l 上升时间(Rise time)

l 下降时间(Fall time)

l 关机时间(Hold-up time)

l 开机时间(Turn-on tim e)

l 输出过冲电压（可扩展）

保护测试

l 短路测试(Short test)

l 过载保护(OL protection)

l 过功率保护(OP protection)

综合测试

l 在线电压调整

l 动态负载测试

l 条码读取

l 测试中调整

l 调光电流

l 调光频率

l 调光周期

l 外挂灯负载测试
