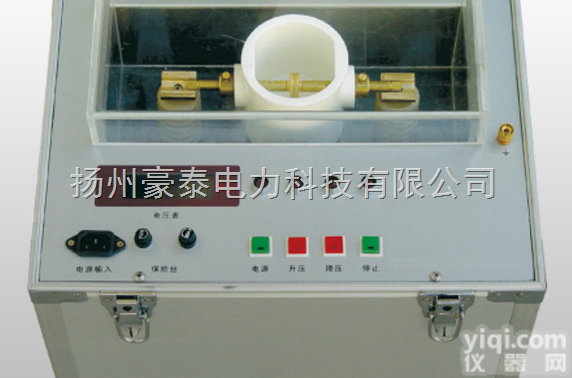

JC21-SYD-507 绝缘油耐压测定仪 箱式绝缘油耐压测定仪

JC21-SYD-507型绝缘油耐压测定仪是按照中华人民共和国标准GB/T 507-2002《绝缘油击穿电压测定法》及中华人民共和国电力行业标准DL 429.9-91《电力系统油质试验方法 绝缘油介电强度测定法》规定的要求，并参照国内外绝缘油耐压测定仪的仪器特点设计制造的，可广泛应用于铁路、航空、电力、石油行业及科研等检测各种绝缘油介电强度。

 主要技术特点

1、JC21-SYD-507型绝缘油耐压测定仪采用了机电一体化的设计思路，具有显示直观、操作简便、测量准确、重复性好的特点。

2、外型设计采用箱式结构，结构合理，系统误差小、使用方便。

3、采用了特殊的固体升压变压器，高压升压稳定可靠，测量范围大，Z高电压可达70kV，非常适合于现场使用。

JC21-SYD-507型绝缘油耐压测定仪Z大的特点是：箱式设计，简洁安全；测量范围大，Z高电压可达70千伏（7万伏），可满足电力系统绝缘油介电强度测定需要。

主要技术参数及指标

1、输出功率：    2000W；

2、测量范围：    (0～70)kV；

3、升压速率：    (3±10%)kV/s；

4、电极间距：    2.5mm；

5、供电电压：    AC(220±10%)V、50Hz；

6、外型尺寸：    330㎜×350㎜×360mm（长×宽×高）
