工业管道水流量计_详细资料

产品信息

工业管道水流量计的工作原理是基于法拉第电磁感应定律。在污水流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。工业管道水流量计管道内部的两个电极测量产生的感应电压。测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。
工业管道水流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。另外我们设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。一体式智能电磁流量计测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，一体式智能电磁流量计传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
工业管道水流量计在吸取国外高新技术的基础上，成功的解决了国内电磁流量计的重大设计难点，达到国内外先进水平。工业管道水流量计由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
工业管道水流量计选择安装位置时需特别注意：
·非测量电极的轴线必须近似于水平方向；

·测量管道内必须完全充满液体；

·流量计前方少要有5＊ D(D为流量计内径)长度的直管段，后方少要有3＊ D(D为流量计内径)长度的直管段；
· 流体的流动方向和流量计的箭头方向一致；
·管道内要有真空会损坏流量计的内衬，需特别注意；
·在流量计附近应无强电磁场；
·在流量计附近应有充裕的空间，以便安装和维护；
·若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道；

工业管道水流量计特点
l 全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达1500：1
l 超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
l 采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
l 采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
l 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
l 在现场可根据用户实际需要在线修改量程。
l 测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
l 高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
l 具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）
l 具有自检与自论断功能。
l 小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）
l 内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。（选配）
l 红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）

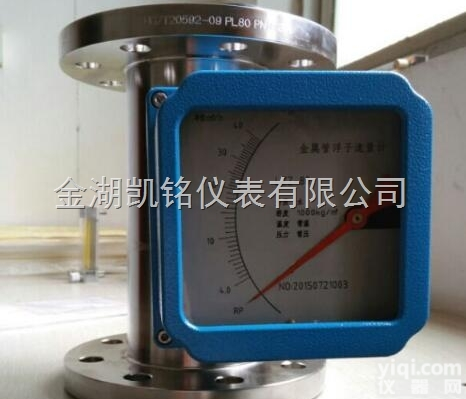

产品图片：

工业管道水流量计测量范围的选择

内径（mm）	10	15	20	25	32	40	50	65
Qmin（m3/h）	0.0283	0.0636	0.12	0.176	0.29	0.452	0.7	1.19
Qmax（m3/h）	4.24	9.54	16.96	26.5	43.42	67.85	106.0	179.0
内径（mm）	80	100	125	150	200	250	300	350
Qmin（m3/h）	1.8	2.82	4.41	6.36	11.3	17.6	25.4	34.6
Qmax（m3/h）	271.0	424.0	662.0	954.0	1690	2650	3810	5190
内径（mm）	400	450	500	550	600	700	800	900
Qmin（m3/h）	45.2	57.2	77.6	85.5	101.0	138.0	180.0	229.0
Qmax（m3/h）	6780	8570	10600	12800	15200	20700	27100	34300
内径（mm）	1000	1100	1200	1400	1600	1800	2000	2200
Qmin（m3/h）	282.0	342.0	407.0	554.1	732.7	916.0	1131.0	1368.4
Qmax（m3/h）	42400	51300	61000	83121	108566	137404	169635	205258

工业取水管道流量计电极材料的选择
应根据被测流体的腐蚀性来选择电极的材料，请查有关手册，对于特殊流体应作腐蚀性试验

材料	代号	耐腐蚀性能
316L不锈钢	V	1适用于工业、生活用水，原水井水，城市污水等中性溶液 2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等
哈氏合金C	HC	1适用于耐氧化性酸，如硝酸、混酸、铬酸与硫酸的混合物 2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu 3对海水、碱溶液，氧化物溶液有的耐腐蚀性 4不适用：盐酸
哈氏合金B	HB	1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性 2不适用：硝酸
钛	Ti	耐海水，各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀
钽	Ta	除了氢氟酸外，几乎能耐一切化学介质的腐蚀。但价格昂贵
铂	Pt	适用所有的酸碱盐溶液（发烟硫酸及硝酸）
碳化钨	W	具有优异的耐磨性能，专用于泥浆、纸浆等磨损性介质

工业管道水流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料

衬里材料	耐腐蚀性能	工作温度	适用范围
氯丁橡胶Ne	耐一般低浓度酸碱盐的腐蚀	-20～70℃	工业用水污水低浓度酸碱盐
聚氨酯橡胶PO	有的耐磨性能,专用于强磨损性浆液,不耐腐	-10～60℃	含固体颗粒的液体(水泥浆矿浆等)
聚全氟乙丙烯FEP	1耐热耐腐蚀性与PTFE相当 2机械强度高,抗磨损性能好 3内表光滑，不易粘附沉淀物 4有很好的耐负压,抗真空作用	-40～180℃	除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质
聚四氟乙烯PTFE	几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差	-40～180℃	不能用于负压管道及磨损性较强的流体

工业管道水流量计如何在管道上安装：
应安装在水平管道较低处和垂直向上处，避免安装在管道的Z高点和垂直向下处；

应安装在管道上上升处；

在开口排放管道安装，应安装在管道的较低处；

若管道落差超过5m时，在传感器的下游安装排气阀；

应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；

传感器不能安装在泵的进出口处，应安装在泵的出口处；

在测量井内安装流量计的方式

0
1、入口 2、溢流管 3、入口栅 4、清洗孔
5、流量计 6、短管 7、出口 8、排放阀
如何正确选择安装节点：
　　正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。
技术参数

公称通径（mm）（特殊规格可定制）	管道式四氟衬里：DN10～DN2600
	管道式橡胶衬里：DN40～DN2600
流动方向：	正，反，净流量
量程比：	1500：1
重复性误差：	测量值的±0.1%
精度等级：	管道式：0.5级，1.0级
被测介质温度：	普通橡胶衬里：－20～＋60℃
	高温橡胶衬里：－20～＋90℃
	聚四氟乙稀衬里：－30～＋100℃
	高温型四氟衬里：－20～＋180℃
额定工作压力：（高压可定制）	DN6－DN80：≤4.0MPa
	DN100－DN250：≤1.6MPa
	DN300－DN2600：≤1.0MPa
流速范围：	0.1－15m/s
电导率范围：	被测流体电导率≥5μs/cm
电流输出：	负载电阻	0～10mA：0～1.5kΩ
		4～20mA：0～750 kΩ
数字频率输出：	输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极Z大电流为250mA
供电电源：	AC220V或DC24V
要求直管段长度	上游≥5DN，下游≥2DN
连接方式：	流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定
防爆等级：	mdIIBT4
防护等级：	IP65，特殊订制Z高可达IP68
环境温度：	－25～＋60℃
相对温度：	5%～95%
消耗总功率：	小于20W

工业管道水流量计选型

型号										说明
XSLDE —	□	□	-□	□	□	□	□	□	-□	说明
通径										10-2600mm
组合		S								一体型
组合
电极材料			M							不锈钢
			T							Ti（钛）
			D							Ta（钽）
			H							哈氏合金
			P							Pt铂
			N							Ni镍
输出方式				0						无输出
				1						4-20mA/1-5KHz
				2						4-20mA
衬里材料					X					橡胶
					F					聚四氟乙烯
					P					聚乙烯
					J					聚氨酯橡胶
就地显示						0				无就地显示
就地显示						1				就地显示
通讯方式							0			无通讯
							1			RS485
							2			RS232
							3			Mobdus
							4			Hart
接地								0		无接地环
								1		有接地环
								2		有接地电极
上限流量									（n）	上限流量（量程）m3/h

例：选用一台就地显示型电磁流量计测量污水，用户管道为DN50，要求橡胶材料衬里，不锈钢电极，4～20mA输出，无通讯，上限流量为30m3/h。型号应为：XSLDE－50S－M1X100－30

信息声明：本产品供应信息由仪器网为您整合，供应商为（金湖翔盛仪表有限公司），内容包括（工业管道水流量计）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于（工业管道水流量计）的信息，请直接联系供应商，给供应商留言！
