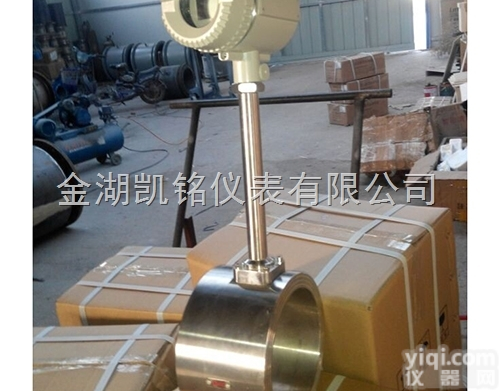

钢厂烧结脱硫烟气流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。在规定的雷诺数范围为内不受流体温度、压力、粘度及组分的影响，所用检测压电元件不接触流体，适于恶劣环境、不卡、不易结垢，耐高温、高压、安全防爆，适用于测量封闭管道的液体、气体和蒸汽的累计流量和瞬时流量。
钢厂烧结脱硫烟气流量计压力损失系数：符合JB/T9249标准 Cd≤2.4。信号线接口：内螺纹M20×1.5。现场液晶双行显示(温度补偿型)方式：可循环显示温度、压力、瞬时流量、累积流量等参数。无可动机械零件，因此可靠性高,维护量小。
钢厂烧结脱硫烟气流量计有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
钢厂烧结脱硫烟气流量计的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。变送器流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。
钢厂烧结脱硫烟气流量计可广泛应用与油田、石化、机械、轻工、冶金、医药、造纸及城市供水、供热、供气等行业，在工业过程控制，能源管理和环境工程等领域中作为流量计和控制仪表。分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。
| ●外型尺寸 |
H（注） | D | L | 直管段无缝钢管 | 有散热片 | φ外×δ壁厚 | 25
40
50
80
100
125
150
200
250
300 | 344
335
246
274
395
433
458
515
568
618 | 424
415
426
454
475
513
538
595
648
698 | 67
76
86
112
132
175
202
258
311
362 | 80
80
80
80
80
80
80
100
120
140 | 32×2.5
46×2.5
57×4
87×4
108×4.5
133×4
159×5
219×6
273×7
325×8 |
|
|
钢厂烧结脱硫烟气流量计的使用选择及应用：
1、为了使用方便，电池供电型采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。
2、温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。
3、温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
4、广泛应用于石油、化工、冶金、机械、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
钢厂烧结脱硫烟气流量计产品优势：
▲不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
▲安全防爆，适用于恶劣环境。
▲无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
▲采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
▲稳压补偿一体化设计。
▲电流输出均为电隔离型，具有良好的共模干扰YZ能力。
▲同时显示流量值与累计流量值，不必轮流切换。
▲采用抗振探头，有效消除外界振动影响。
▲电路采用表面贴装工艺，结构紧凑，可靠性高。
▲采用分体式信号转换器，电缆长10米。
▲量程比宽达20:1。
▲整体结构设计合理，动态测量范围宽，压力损失小。
▲分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。
▲现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。
涡街流量计产品应用：涡街流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体（氧气、氮气、氢气、天然气、煤气等） 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.
钢厂烧结脱硫烟气流量计技术参数：
1、测量介质：气体、液体、蒸气
2、口径规格法兰卡装式口径选择25,32,50,80,100
3、法兰连接式口径选择100,150,200
4、流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3
5、测量精度1.0级1.5级
6、被测介质温度:常温–25℃～100℃
7、高温–25℃～150℃-25℃～250℃
8、输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V
9、脉冲占空比约50%,传输距离为100m
10、脉冲电流远传信号4～20 mA,传输距离为1000m
11、仪表使用环境温度:-25℃～+55℃湿度:5～90% RH50℃
12、材质不锈钢, 铝合金
13、电源DC24V或锂电池3.6V
14、防爆等级本安型iaIIbT3-T6
15、防护等级IP65
●测量范围
见表1至表4，可用补插法。
1、液体——Z大流量根据传感器通径查表1或表2。
Z小流量一般按通径及液体的密度（g/c）查表1；如该液体的粘度高于1×（或 1cst），则按通径在表2查出（可用补插法）。
若液体粘度太高，则无法实现测量（表2中有“/”者就是）。
| ●表3、气体的流量范围 |
上部:
传感
器的
流量
范围 | XS-LUGB-2302 | 25 | 14.4 | 11.8 | 10.2 | 9.1 | 8.3 | 8 | 7.4 | 6.5 | 5.8 | 5.3 | 4.9 | 4.6 | 80 | XS-LUGB-2304 | 40 | 32.4 | 26.5 | 22.9 | 20.5 | 18.7 | 18 | 16.7 | 14.5 | 13.0 | 11.8 | 11.0 | 10.3 | 200 | XS-LUGB-2305 | 50 | 54.0 | 44.1 | 38.2 | 34.2 | 31.2 | 30 | 27.9 | 34.2 | 21.6 | 19.7 | 18.3 | 17.1 | 310 | XS-LUGB-2308 | 80 | 126 | 103 | 89.0 | 79.6 | 72.7 | 70 | 65.0 | 50.4 | 50.4 | 46.0 | 42.6 | 39.8 | 800 | XS-LUGB-2310 | 100 | 180 | 147 | 127 | 114 | 104 | 100 | 93.0 | 72.0 | 72.0 | 65.7 | 60.8 | 56.9 | 1250 | XS-LUGB-2312 | 125 | 252 | 206 | 178 | 160 | 146 | 140 | 130 | 101 | 101 | 91.9 | 88.0 | - | 2000 | XS-LUGB-2315 | 150 | 360 | 296 | 255 | 228 | 208 | 200 | 180 | 144 | 144 | 132 | 125 | - | 2800 | XS-LUGB-2320 | 200 | 639 | 522 | 452 | 404 | 369 | 355 | 330 | 256 | 256 | 242 | - | - | 5400 | XS-LUGB-2325 | 250 | 1000 | 817 | 707 | 633 | 578 | 556 | 517 | 400 | 400 | 373 | - | - | 8400 | XS-LUGB-2330 | 300 | 1440 | 1175 | 1018 | 910 | 831 | 800 | 743 | 576 | 576 | 540 | - | - | 12100 | 型号 | 通径mm | Z小流量 /h | Z大流量
/h | 下部:
气体
物性
参数 | 工作状态密度kg/ | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 | 1.3 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 氢H2 | 0.49 | 0.74 | 0.99 | 1.23 | 1.48 | 1.60 | 1.85 | 2.46 | 3.08 | 3.69 | 4.31 | 4.93 | 0.0898 | 焦炉煤气 | 0.09 | 0.14 | 0.18 | 1.23 | 0.27 | 0.30 | 0.34 | 0.46 | 0.57 | 0.68 | 0.80 | 0.91 | 0.4849 | 甲烷CH4 | | 0.09 | 0.12 | 0.15 | 0.19 | 0.20 | 0.23 | 0.31 | 0.39 | 0.46 | 0.54 | 0.62 | 0.7168 | 氨NH3 | | 0.09 | 0.11 | 0.14 | 0.17 | 0.19 | 0.22 | 0.29 | 0.36 | 0.43 | 0.50 | 0.57 | 0.7710 | 半水煤气 | | | 0.11 | 0.13 | 0.16 | 0.17 | 0.20 | 0.26 | 0.33 | 0.40 | 0.46 | 0.53 | 0.8355 | 天然气 | | | 0.10 | 0.12 | 0.15 | 0.16 | 0.18 | 0.24 | 0.31 | 0.37 | 0.43 | 0.49 | 0.9064 | 氟化氢HF | | | 0.10 | 0.12 | 0.14 | 0.16 | 0.18 | 0.24 | 0.30 | 0.36 | 0.42 | 0.48 | 0.9218 | 乙炔C2H2 | | | | 0.09 | 0.11 | 0.12 | 0.14 | 0.19 | 0.24 | 0.28 | 0.33 | 0.38 | 1.1709 | 烟道气 | | | | 0.09 | 0.11 | 0.12 | 0.14 | 0.18 | 0.23 | 0.28 | 0.32 | 0.37 | 1.1998 | 气体名称符号 | 气体工作状态25℃时的压力MPa | 标准状态密度
kg/N |
|
注：1、表中流量值为工作状态数值，若对象是标准状态单位（N/h），应换算后再查对。
|
钢厂烧结脱硫烟气流量计选型
代号 | 通径 | 流量范围㎡/h |
XS-LUG-25 | DN25 | 1~10（液体） | 25~60（气体） | 蒸汽流量请查看说明书，DN300以上推荐使用插入式涡街流量计 |
XS-LUG-32 | DN32 | 1.5~18（液体） | 15~150（气体） |
XS-LUG-40 | DN40 | 2.2~27（液体） | 22.6~150（气体） |
XS-LUG-50 | DN50 | 4~55（液体） | 35~350（气体） |
XS-LUG-80 | DN80 | 9~135（液体） | 90~900（气体） |
XS-LUG-100 | DN100 | 14~200（液体） | 140~1400（气体） |
XS-LUG-150 | DN150 | 32~480（液体） | 300~3000（气体） |
XS-LUG-200 | DN200 | 56~800（液体） | 550~5500（气体） |
| | 代号 | 功能1 |
N | 无温压补偿 |
Y | 有温压补偿 |
| | 代号 | 输出型号 |
F1 | 4-20mA输出（二线制） |
F2 | 4-20mA输出（三线制） |
F3 | RS485通讯接口 |
| | 代号 | 被测介质 |
J1 | 液体 |
J2 | 气体 |
J3 | 蒸汽 |
| | 代号 | 连接方式 |
L1 | 法兰卡装式 |
L2 | 法兰连接式 |
| | 代号 | 功能2 |
E1 | 1.0级 |
E2 | 1.5级 |
T1 | 常温 |
T2 | 高温 |
T3 | 蒸汽 |
P1 | 1.6MPa |
P2 | 2.5MPa |
P3 | 4.0MPa |
D1 | 内部3.6V供电 |
D2 | DC24V供电 |
B1 | 不锈钢 |
B2 | 碳钢 |
