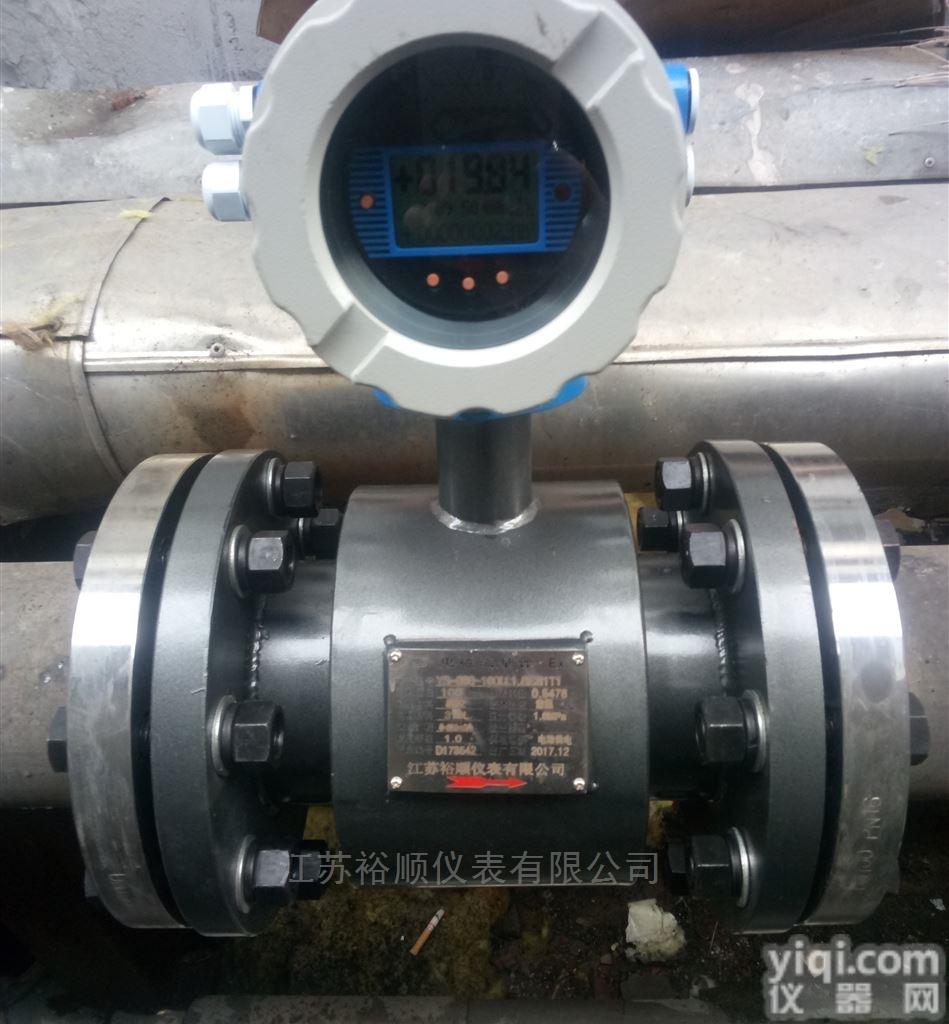

消防水泵流量计电极的作用是引出和被测量流量成正比的感应电势信号。电极一般用非导磁的不锈钢制成，且被要求与衬里齐平，以便流体通过时不受阻碍。它的安装位置宜在管道的水平轴线方向，以防止沉淀物堆积在其上面而影响测量精度。而在水煤浆场合，由于高压煤浆对电极的冲刷会产生信号噪声，通常有技术经验的制造厂会采用低噪声电极来降低冲刷噪声。
消防水泵流量计测量导管必须采用不导磁、低导磁率、低导热率和具有一定机械强度的材料制成，可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。消防水泵流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。
消防水泵流量计在吸取国外高新技术的基础上，成功的解决了国内电磁流量计的重大设计难点，达到国内外先进水平。该产品是一种测量导电介质体积流量的感应式仪表。可广泛应用于石油、化工、冶金、电力、给排水等领域的流体计量。
消防水泵流量计是高精度、高可靠和使用寿命长的流量仪表，所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究，还自行设计了一套ZG进的，专用于一体电磁流量计的生产设备和流量实流标定装置，从而在软件和硬件上都能切实保证产品长期的高质量。
工作原理
消防水泵流量计测量原理是基于法拉第电磁感应定律。此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。
E=KBdv
式中：E---------------为电极间的信号电压（v）
B-----------------磁通密度（T）
d------------------测量管内径（m）
v------------------平均流速（m/s）
式中k, d为常数，由于励磁电流是恒流的，故B也是常数，则由E=KBdv可知，体积流量Q与信号电压E-成正比，即流速感应的信号电压E与体积Q成线性关系。因此，只要测量出E就可确定流量Q，这是电磁流量计的基本工作原理。
由E=KBdv可知，被测流量体介质的温度、密度、压力、电导率、液固两两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或者紊流）就不会影响测量结果的。因此说电磁流量计是一中真正的体积流量计。对于制造商和用户来说，只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量，而不需要任何修正。这是电磁流量计的一突出优点，是其他任何流量计所没有的。测量管内无活动及阻流部件，因此几乎没有压力损失，并且有分高的可靠性。
污水型电磁流量计/Φ100mm
|
自流型电磁流量计/Φ100mm
|
防腐型电磁流量计/Φ150mm
|
优点:
1、杂物、纤维不影响测量
2、四氟耐腐蚀内衬
3、KJ防粘型电极
4、正反计量累计流量
5、智能自我疹断功能 | 优点:
1、磁场强度增加5倍
2、擅长测量超低流速流量
3、输入阻抗高达15兆欧姆
4、内置大型磁钢
5、大电流励磁 | 优点:
1、四电极机构安全接地
2、哈氏C合金电极
3、四氟内衬耐强酸强碱
4、不锈钢外壳延长寿命
5、密度换算功能，轻易算质量 |
潜水型电磁流量计/Φ200mm
|
高温型电磁流量计/Φ300mm
|
小口径电磁流量计/Φ10mm
|
优点:
1、桔红潜水漆包用10年
2、防护等级：IP68
3、全密封灌胶工艺,点滴不漏 |
优点:
1、耐高温达200度
2、选用高温漆包线圈
3、采用网骨架内衬 |
优点:
1、Z小流量可测到20.0L/h
2、耐高压的外插式电极
3、反应灵敏,零点稳定 |
消防水泵流量计传感器安装注意事项
a.传感器可水平或竖直安装。对于磨损性介质采用竖直安装，液体自下而动。
b.对于含固体颗粒的介质为避免在低流速或静止时，固体颗粒在测量管内沉淀，影响电极测量精度，采用竖直安装。
c.如果水平安装，必须保证管道内充满液体，以避免由气穴而产生电极断路。
d.管道内径应与传感器法兰端内径保持一致，以避免由节流产生旋涡流现象。
e.安装环境应远离强磁场设备、电焊机、变频器等电气干扰源，以防干扰。
f.传感器上游应有不小于5DN的直管段长度，若上游有非全开的闸门和调节阀，则连接闸阀和传感器之间的长度应增加到10DN，下游直管段长度一般≥3DN即可。
g.传感器应尽可能避免安装在管内有负压的地方。
h.安装流量计传感器时，连接两个法兰的螺栓应注意均匀拧紧，否则容易损坏内衬，用力矩扳手。
插入式传感器
a.插入式传感器可以再任意方向管段上安装，如果水平管段上安装，安装点位置请选择在如图所示的范围内。
b.应保证传感器安装在充满介质的管道上，在非满管的管道卜总有产生漩流的危险。在阀门和弯头、三通接头后面安装也同样存在危险。因为它们是产生漩流的根源。因此在传感器前要有>5D，传感器后要有>3D的直管段。这样即可避免涡漩流，提高测量精度。
传感器的接地
特别提示:传感器接地线的连接，直接影响仪表的测量精度和工作稳定性，所 以要求使用单位引起高度重视，一定要将传感器与管道系统良好连接，并定期进行 检查，防止松动。
★传感器在金属管道上安装，一般金属管道本身接地良好时，可以将传感器外部接
★地线直接通过法兰螺栓连接到金属管道上，专用接地线可省略。
★传感器在绝缘管道上安装，必须设置专用接地线。通过安装法兰使仪表良好接地。
★对于现场环境比较恶劣的管段，由于外界干扰较大，也需要设置专用接地线。
安装示意图
管段式电磁流量计
1.传感器机箱2.接地线3.传感器主体管段4.夹装法兰5.法兰垫6.紧固螺栓
插入式电磁流量计
1.传感器机箱2.传感器主体3.锁紧装置4.密封轴5.球阀6.底座7.电极8.管道
插入式传感器安装
传感器外形尺寸图及结构图
传感器总体长度以不同的管径来定分为三个等级长度。
a.管径DN≤500 壁厚≤15 L=440
b.管径DN≤1000 壁厚≤20 L=520
c.管径DN≤2000 壁厚≤25 L=640
插入式传感器安装步骤
插入式传感器Z大特点是可以在不停水的工况下进行安装，但带压安装时管道内压力不能高于1MPa。现场应留有足够的安装操作空间。
不停水安装(带压安装)
带压安装是在管段正常运行时进行不停水安装。安装必须使用专用开孔器完成。
a.将传感器“底座”焊接在管道外壁上，焊接时应注意垂直方向，要求“底座”与管道成正交90度，且“底座”的延长线垂直通过管道横截面积的圆心。
b.将不锈钢球阀拧紧在“底座”的螺纹上。
c.将开孔器拧紧在球阀螺纹上。
d.将球阀打开，将开孔器钻头推至球阀下端超过球芯达到管道外壁处，开始进行开孔。
e.开孔后，将开孔器钻头拉至球阀上端超过球处，关闭球阀，卸下开孔器。
f.将传感器“密封连接套”与球阀螺纹拧紧连接上，然后打开球阀至全开状态，再将传感器探头插入管道至限位槽，同时使箭头指向液体流动方向，随即锁紧锁母，安装结束。
.安装时，在各螺纹连接处应填充密封材料(生料带)，保证不渗水不漏水。
停水安装
停水安装比较简单，选择安装点后，可用任何方式在管段上直接开孔，然后将底座焊接于安装点。
非金属管道安装
非金属管道的安装，由于不能焊接连接底座，所以必须订购专用卡具，由专业人员完成安装。
转换器安装注意事项
a.转换器禁止安装在强烈振动场合;
b.禁止安装在有大量腐蚀性气体环境;
c.不要和变频器、电焊机等污染电源的设备共用一个交流电源，必需时为转换器加装净化电源;
d.不要安装在室外使用，必需时要装在仪表箱内避免雨淋、日晒
消防水泵流量计参考流量范围
口径mm | 流量范围m3/h | 口径mm | 流量范围m3/h |
φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 |
φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 |
φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
消防水泵流量计选型谱
型号 |
口径 | |
XS-LD |
10~2600 |
| | |
代号 |
安装形式 | |
Y |
一体式 |
F |
分体式 |
| |
代号 |
转换器型号 |
ZA |
圆形 |
ZB |
方形（仅适用于分体式） |
| | 代号 | 供电形式 |
| AC |
（交流）220V AC 50Hz(90~245V AC 50Hz) |
| DC |
（直流）24V DC (20~36V DC) |
| LD |
锂电池供电（不带信号输出） |
| | 代号 | 输出信号 |
| | I.4 | 4~20mA |
| | f | 频率 1KHz |
| | Rs | 串行通讯（485） |
| | C | 控制输出 |
| | |
代号 |
防爆要求 |
N |
无防爆 |
EX |
防爆（仅适用于分体式） |
| |
代号 |
介质温度 |
T1 |
≤65℃ |
T2 |
≤120℃ |
T3 |
≤180℃(仅适用于分体式） |
| |
代号 |
内衬材质 |
NE |
氯丁橡胶（≤65℃） |
PVC |
聚氯乙烯（≤70℃） |
PTFE |
聚四氟乙烯（≤180℃） |
| |
代号 |
电极材质 |
316L |
不锈钢 |
HC |
哈氏合金C |
HB |
哈氏合金B |
Ti |
钛 |
Ta |
钽 |
| Pt | 铂 |
