管道式四氟衬里电磁流量计是用来测量渠道和管道内各种污水的体积流量仪表。管道式四氟衬里电磁流量计由探头、上位机、通信电缆组成。广泛用于水利、石油、电力、钢铁、水政水资源等部门。也由于其本身结构简单、精度准确、使用寿命长等优势使其成为了流量计中的主流趋势。
不过污水流量计毕竟是一种流量计，如果其精度受到一些因素的影响导致测量不准确的话就是一个废品，那么接下来就跟大家说说影响管道式四氟衬里电磁流量计的因素：

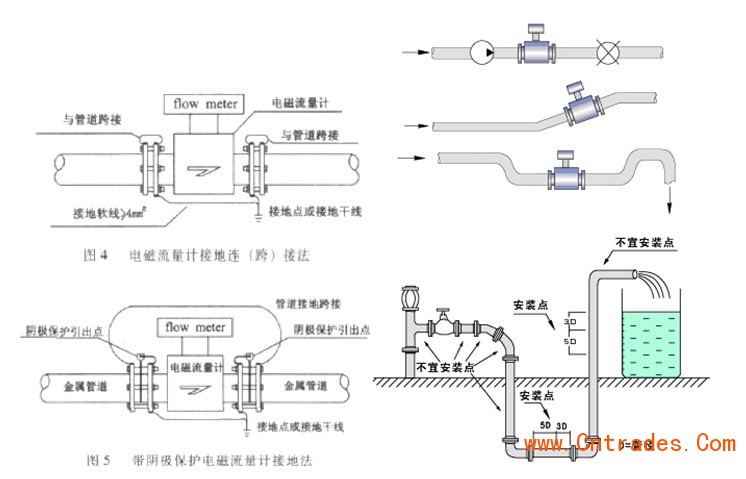

一、安装不当。污水流量计不能安装在电磁场附近，会影响其测量的准确性，建议安装上电磁屏蔽措施。
第二、安装位置不当，如管道反应器管段的下游。
第三、选用电极材料不合适，与流体产生电极表面效应。
第四、污水流量计在非满管状态运行，而未采用非满管运行措施，造成测量误差。
第五、污水流量计上下游直管段长度不够，流体流动是未充分发展的紊流流动，使感应电动势改变建议加装流动调整器。
第六、信号电缆与动力电缆混合敷设，不采取隔离措施，造成电磁干扰。
除了注意以上影响污水流量计的影响因素，还有平时应该多注意维护污水流量这样才会延长它的使用寿命。
管道式四氟衬里电磁流量计由于污水流量计工作环境的特殊性，经常会遇到流量不稳定因素，经过很多原因的排查，发现是由于污水中含有淤泥和沉淀物等成分过多，导致其电极测量信号被干扰。其实处理污水流量计的电极清洗方法有许多，常用的有电击穿透法、电化学法、机械清除法和超声波清洗法等等。下面就由小编做出整理为大家详细介绍下机械清除：机械清除污水流量计电极上的淤泥和沉淀物有两种方法：一种是在管状电极中，装上根除污垢用的钢丝刷，轴裹在密封的“O”形圈里，以防止流体泄露。当然这种清洗装置需要有人经常拉动钢丝刷来清洗电极，操作起来不是很方便。对无机物污染，可将电极浸入0.1mol/L稀盐酸中30分钟，用纯水清洗,再浸入3.5MOL/L氯化钾溶液中浸泡6小时后使用。另一种是选用机械刮除器。用不锈钢制成一把带有细轴的刮刀，颠末空心电极把刮刀引出，细轴和空心电极之间选用机械密封以防止介质外流，所以组成了机械刮除器。当从外面转变细轴时分，刮刀紧贴电极端平面转变，刮除污垢。这种刮除器可以手动，也可以用马达驱动细轴自动刮除。
管道式四氟衬里电磁流量计是根据法拉第电磁感应定律制造的用来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在流量计上采用CAN现场总线。属国内SC，技术达到国内水平。只与被测介质的平均流速成正比，而与轴对称分布下的流动状态无关。无机械惯性，反应灵敏，可以测量瞬时脉动流量，而且线性好，因此可将测置信号直接用转换器线性地转换成标准化信号输出，可就地指示，也可远距离传送。
管道式四氟衬里电磁流量计的测量原理是基于法拉第电磁感应定律。测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为日的工作磁场。
管道式四氟衬里电磁流量计使用注意事项：
1、 精度等级和功能根据测量要求和使用场合选择仪表精度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不同精度等级;有些仅仅是检测一下过程流量，无需做控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，。
2、测量介质流速、仪表量程与口径 测量一般的介质时，流量计的满度流量可以在测量介质流速0.5—12m/s范围内选用，范围比较宽。选择仪表规格（口径）不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。
3、尽量避开铁磁性物体及具有强电磁场的设备，以免磁场影响传感器的工作磁场和流量信号。
4、流量计周围应有充裕的空间，便于检测与维修。
管道式四氟衬里电磁流量计优势及独特卖点：
1.传感器重要的部件－线圈作化的设计，并通过严格的实流试验，切实保证产品的测量精度
2.信号电极作彻底的静电屏蔽处理，保证小信号不会受线圈的干扰，保证低流速的测量精度
3.线圈与外界作隔离处理，保证线圈长期的绝缘强度，也就保证传感器的长期测量精度
4.传感器所有的焊接工艺都采用氩弧焊工艺，虽然成本较高，但能保证焊接的可靠性（焊接是传感器的主要的生产工艺），特别是安装线圈后的一道焊接工序，用氩弧焊工艺能保证已安装的线圈不被损伤
5.采用接地电极结构，形成一个平衡电极平面，保证整个测量平均速度的过程都被限制在平衡电极平面之内进行，能很好的消除电气噪声干扰，提供的测量结果
6.采用定制的双层屏蔽电缆
7.可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低
8.特殊介质测量（如浆液）采用高频励磁，消除杂波干扰
9.采用16位嵌入式微处理器，运算速度快，精度高
10.全数字处理，抗干扰能力强，测量可靠，精度高
11.超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好
12.用单块电路板完成所有功能设计，采用SMD器件和表面帖装SMT）技术，电路可靠性高
13.高清晰度背光中文LCD显示，显示累积流量、瞬时流量、流速、流量百分比等
14.菜单操作，使用方便，操作简单，易学易懂
15.双向测量系统，内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量
16.具有自检与自诊断功能，并在屏幕上显示
17.独特的防雷设计
管道式四氟衬里电磁流量计性能特点:
◆仪表结构简单、可靠，无可动部件，工作寿命长。
◆无截流阻流部件，不存在压力损失和流体堵塞现象。
◆无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
◆测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。
◆采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
◆备有管道式、插入式等多种流量计型号。
◆采用EEPROM存贮器，测量运算数据存贮保护安全可靠。
◆具备一体化和分离型两种型式。
◆高清晰度LCD背光显示。
管道式四氟衬里电磁流量计选型：
内径（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
Qmin（m3/h） |
0.0283 |
0.0636 |
0.12 |
0.176 |
0.29 |
0.452 |
0.7 |
1.19 |
Qmax（m3/h） |
4.24 |
9.54 |
16.96 |
26.5 |
43.42 |
67.85 |
106.0 |
179.0 |
内径（mm） |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
Qmin（m3/h） |
1.8 |
2.82 |
4.41 |
6.36 |
11.3 |
17.6 |
25.4 |
34.6 |
Qmax（m3/h） |
271.0 |
424.0 |
662.0 |
954.0 |
1690 |
2650 |
3810 |
5190 |
内径（mm） |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
Qmin（m3/h） |
45.2 |
57.2 |
77.6 |
85.5 |
101.0 |
138.0 |
180.0 |
229.0 |
Qmax（m3/h） |
6780 |
8570 |
10600 |
12800 |
15200 |
20700 |
27100 |
34300 |
内径（mm） |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
Qmin（m3/h） |
282.0 |
342.0 |
407.0 |
554.1 |
732.7 |
916.0 |
1131.0 |
1368.4 |
Qmax（m3/h） |
42400 |
51300 |
61000 |
83121 |
108566 |
137404 |
169635 |
205258 |
管道式四氟衬里电磁流量计选型表
| 型号 | 通径(mm) | 流量范围(m3/h) | 口径(mm) | 口径(mm) | 流量范围(m3/h) |
| XS-LDE15 | DN15 | 0.32-6.36 | XS-LDE/LCD450 | DN450 | 286.13-5722.65 |
| XS-LDE20 | DN20 | 0.57-11.30 | XS-LDE/LCD500 | DN500 | 353.25-7065.00 |
| XS-LDE25 | DN25 | 0.88-17.66 | XS-LDE/LCD600 | DN600 | 508.68-10173.60 |
| XS-LDE32 | DN32 | 1.45-28.94 | XS-LDE/LCD700 | DN700 | 692.37-13847.40 |
| XS-LDE40 | DN40 | 2.26-45.22 | XS-LDE/LCD800 | DN800 | 904.32-18086.40 |
| XS-LDE50 | DN50 | 3.53-70.65 | XS-LDE/LCD900 | DN900 | 1144.53-22890.60 |
| XS-LDE65 | DN65 | 5.97-119.40 | XS-LDE/LCD1000 | DN1000 | 1413.00-28260.00 |
| XS-LDE80 | DN80 | 9.04-180.86 | XS-LDE/LCD1200 | DN1200 | 2034.72-40694.40 |
| XS-LDE100 | DN100 | 14.13-282.60 | XS-LDE/LCD1400 | DN1400 | 2769.48-55389.60 |
| XS-LDE125 | DN125 | 22.08-441.56 | XS-LDE/LCD1600 | DN1600 | 3617.28-72345.60 |
| XS-LDE150 | DN150 | 31.79-635.85 | XS-LDE/LCD1800 | DN1800 | 4578.12-91562.40 |
| XS-LDE/LCD200 | DN200 | 56.52-1130.40 | XS-LDE/LCD2000 | DN2000 | 5652.00-113040.00 |
| XS-LDE/LCD250 | DN250 | 88.31-1766.25 | XS-LDE/LCD2200 | DN2200 | 6838.92-136778.40 |
| XS-LDE/LCD300 | DN300 | 127.17-2543.40 | XS-LDE/LCD2400 | DN2400 | 8138.88-162777.60 |
| XS-LDE/LCD350 | DN350 | 173.09-3461.85 | XS-LDE/LCD2600 | DN2600 | 9551.88-191037.60 |
| XS-LDE/LCD400 | DN400 | 226.08-4521.60 | | | |
| | | 代号 | 电极材料 |
| K1 | 316L |
| K2 | HB |
| K3 | HC |
| K4 | 钛 |
| K5 | 钽 |
| K6 | 铂合金 |
| K7 | 不锈钢涂覆碳化钨 |
| | 代号 | 内衬材料 |
| C1 | 聚四氟乙烯F4 |
| C2 | 聚全氟乙丙烯F46 |
| C3 | 聚氟合乙烯FS |
| C4 | 聚录丁橡胶 |
| C5 | 聚氨脂橡胶 |
| | 代号 | 功能 |
| E1 | 0.3级 |
| E2 | 0.5级 |
| E3 | 1级 |
| F1 | 4－20Madc,负载≤750Ω |
| F2 | 0-3khz,5v有源，可变脉宽，输出高端有效频率 |
| F3 | RS485接口 |
| T1 | 常温型 |
| T2 | 高温型 |
| T3 | 超高温型 |
| P1 | 0.6MPa |
| P2 | 1.0MPa |
| P3 | 1.6MPa |
| P4 | 4.0MPa |
| D1 | 220VAC±10％ |
| D2 | 24VDC±10％ |
| J1 | 一体型结构 |
| J2 | 分体型结构 |
| J3 | 防爆一体型结构 |
