Reliable, Safe, Practical
固纬电子推出新一系列兼具高稳定性测试、安全考虑及全新外观的安规测试器 - GPT-9800 系列，来符合如IEC、EN、UL、CSA、GB、JIS …等安全法规对各种电子/电器产品或部件在测试上的要求。

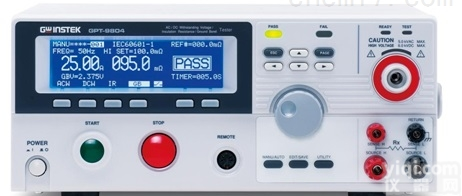

GPT-9800系列安规测试器共计有4个型号：GPT-9804是4合一机种，具有交/直流耐压测试、绝缘电阻测试及交流接地阻抗测试功能、GPT-9803提供交/直流耐压测试及绝缘电阻测试功能、GPT-9802具有交流及直流耐压测试功能，而GPT-9801则仅提供交流耐压测试功能。全系列机型提供交流200VA输出容量，并使用GX率的PWM放大器，有效避免因输入电源电压变动或波形变形的影响，以确保交流耐压测试时对待测物提供稳定之高压输出。
交流耐压测试
输出电压范围
0.100kV~ 5.000kV ac
输出电压调整分辨率
2V/步进
输出电压准确度
±(1%设定值+ 5V) [未加负载]
Z大额定负载
200 VA (5kV/40mA)
Z大额定电流
40mA (0.5kV< V≦5kV)
10mA (0.1kV≦ V ≦0.5kV)
输出波形
正弦波
输出电压频率
50 Hz / 60 Hz可选择
电压变动率
±(1%读值+ 5V) [Z大额定负载→未加负载]
电压表准确度
±(1%读值+ 5V)
电流量测范围
0.001mA~40.0mA
电流量测分辨率[1]
0.001mA / 0.01mA / 0.1mA
电流量测准确度
±(1.5%读值+ 30uA)
上/下限判定功能
Yes
ARC侦测
上升时间(RAMP)
0.1s~999.9s
测试时间(TIMER)[2]
OFF, 0.5s~999.9s
GND
RETURN/GUARD
直流耐压测试 (GPT-9804/9803/9802)
0.100kV~ 6.000kV dc
50W (5kV/10mA)
10mA (0.5kV< V≦6kV)
2mA (0.1kV≦ V ≦0.5kV)
0.001mA~ 10.0mA
绝缘电阻测试 (GPT-9804/9803)
50V~1000V dc
50V/步进
± (1%设定值+5V)
电阻量测范围
1MW~ 9500MW
测试电压
50V≦V <500V
1~50MΩ：±(5%读值 + 1 MΩ)
51~2000MΩ：±(10%读值 + 1 MΩ)
500V≦V≦1000V
1~500MΩ：±(5%读值 + 1 MΩ)
501~9500MΩ：±(10%读值 + 1 MΩ)
测试时间(TIMER)
1s~999.9s
GUARD (fixed)
接地阻抗测试 (GPT-9804)
输出电流范围
03.00A~30.00A ac
输出电流调整分辨率
0.01A
输出电流准确度
3A≦ I ≦8A: ±(1%读值+ 0.2A)
8A< I≦30A: ±(1%读值+ 0.0)
6VacZ大(开路电压)
测试电压频率
50Hz/60Hz可选择
0.1mW~ 650.0mW
电阻量测分辨率
0.1mW
电阻量测准确度
±(1%读值+ 2 mW)
0.5s~999.9s
测试方式
四线式量测
记忆组
单步骤记忆
MANU：100组
自动测试记忆
AUTO：100 组, 每组多16个manu
界面
RS-232C
标准
USB
GPIB
选购
Remote terminal (Front)
Signal I/O
显示屏
240 x 64点阵式(蓝色) LCD
使用电源
AC 100V/120V/220V/230V ± 10%, 50/60Hz
尺寸及重量
330(宽) x 150(高) x 460(深) mm
约15kg max. for GPT-9803/9802/9801
约19kg max. for GPT-9804
[ 1 ]电流量测分辨率与上限设定之分辨率相同
[ 2 ]只有在特殊的MANU模式下( MANU=***-000 ), 测试时间可为持续测试(TIMER = OFF)
