造纸废水流量计

产品信息

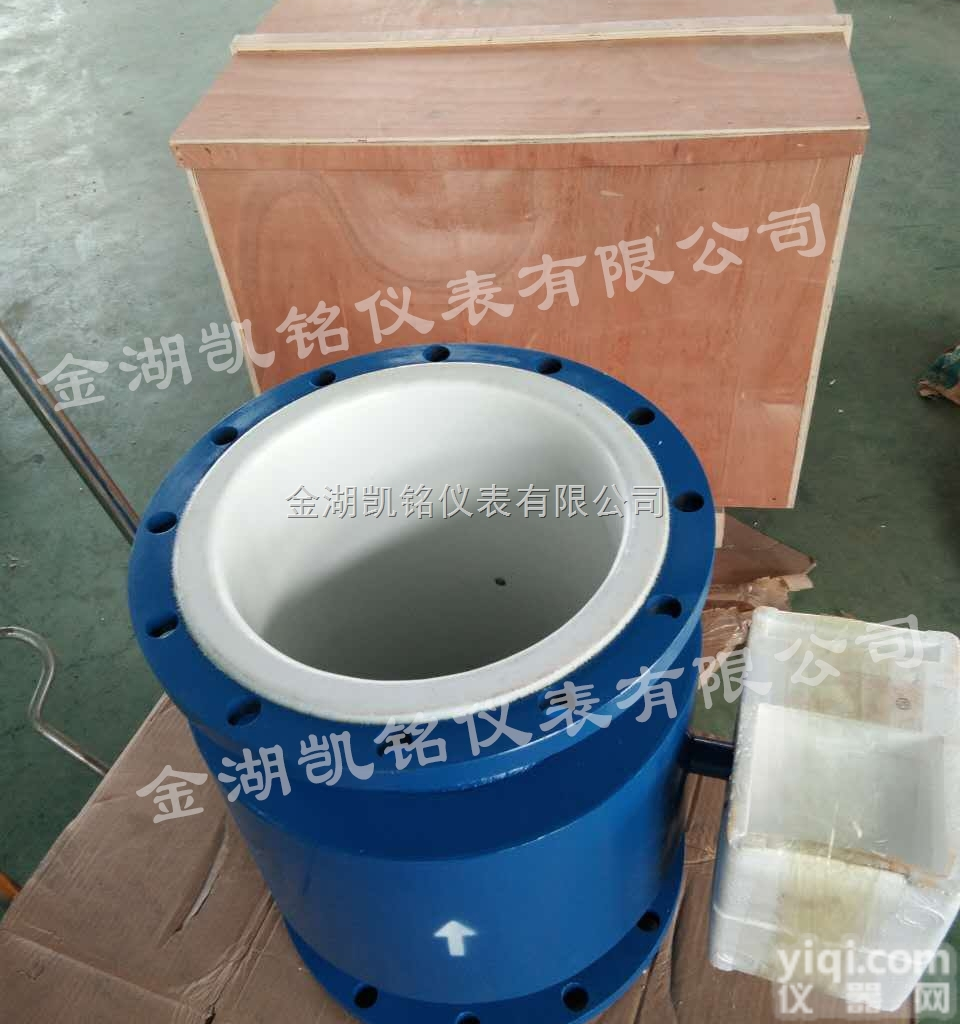

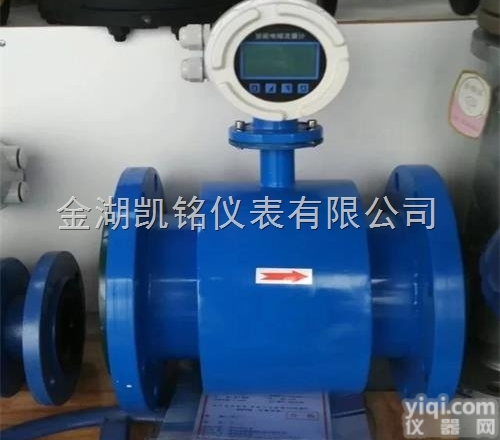

造纸废水流量计精度高、稳定性好等优点使它们越来越多地被广泛应用于供水行业。因为供水行业中，供水方与用户方是要靠流量仪表进行水费贸易结算的。只有高精度、稳定性好的仪表才能准确反映用水量，使供需双方产生互信，达到公平公正。
      造纸废水流量计若采用分体安装连接的信号电缆采用定制的专用电缆线，电缆线越断越好；激磁电缆可选用Yz中型橡套电缆，其长度和信号电缆一样；信号电缆必须与其它的电源严格分开，不能敷设在同一根管子内，不能平等敷设，不能绞在一起应单独穿在钢管内；信号电缆和激磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余的电缆剪掉，并重新焊好接好；电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。
      造纸废水流量计可测量的流体：由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体必须是导电的，严格的说，除了高温流体之外，只要电导率大于5μ/cm的任何流体都选用相应的电磁流量计来测量流量，因此不导电的气体，蒸汽，油类，丙酮等物质不能选用电磁流量计来测量流量。
      造纸废水流量计电极、接地环材料的选择：应根据被测的流体的腐蚀性来选择电极的材料，请查有关腐蚀手册，对于特殊流体应作试验。
      造纸废水流量计传感器口径的确定：流量计使用流速在0.3-15m/s范围内，此时流量计口径可选择与用户管道口径一致。
使用流速低于0.3m/s时在仪表部位局部提高流速，采用缩管方式：
      造纸废水流量计一体型或分离型的选择：一体型：现场环境较好的情况下，一般都选用一体型，即传感器和转换器组装成一体。分离型：即传感器和转换器分开装于不同的地点，一般出现以下情况时选用分离。⑴环境温度或流量计转换器表面受辐射温度超过60oC.⑵管道震动较大的场合。⑶会对传感器的铝壳严重腐蚀的场合。⑷现场温度较大或有腐蚀性气体的场合。⑸流量计装在高空或并下调试不方便的场所。订货时应注明传感器的转换器分离距离，一般不能超过100m,转换器为墙挂式安装。常见介质电导率表
液体
电导率（μs/cm）
液体
电导率（μs/cm）
各种酸
10*104-801*104
啤酒
600-800
碱液
8*104-30*104
麦芽汁
500-1000
蒸馏水
0.01-5
牛奶
200-300
水及饮料
200-800
水果酱
400-1000
I+：
电流输出
COM：
电流输出地
P+：
频率（脉冲）输出
COM：
频率（脉冲）输出地
AL：
下限报警输出
AH：
上限报警输出
COM：
报警输出地
FUSE：
输入电源保险丝
T＋：
RS485通讯+（485方式）
T－：
R3485通讯-（485方式）
T＋：
TXD（232方式）
T－：
RXD（232方式）
IN-：
GND（232方式）
IN+：
节点输入+
FDIR
流向标示
L1：
220V（24V+）电源输入
L2：
220V（24V-）电源输入
一体就地显示接线：圆形转换器各接线端子标示含义如下：
参数设置菜单：转换器共有28个参数，用户应根据具体情况设置各参数。转换参数一览表如下：
序号
显示文字
设置方式
密码级别
参数范围
默认值
1
语言选择
选择
1
中文／英文
中文
2
测量管道口径
选择
1
3 ~ 3000mm
100mm
3
流量量程设定
设置
1
0 ~99999
282.74 m3/h
4
量程自动切换
选择
1
禁止／1:2,1:4,1:8
禁止
5
测量阻尼时间
选择
1
0 ~ 100 s
4 s
6
流量方向选择
选择
1
正向／反向
正向
7
流量零点修正
设置
1
+/-0.000 ~ +/-9.999
+0.000
8
小信号切除点
设置
1
0 ~ 99.9%
0.5%
9
切除允许选择
选择
1
允许／禁止
允许
10
变化率限制值
设置
1
0 ~ 30%
00%
11
不敏感时间值
设置
1
0 ~ 20 s
00s
12
流量积算单位
选择
1
0.001L ~ 1.0 m3
1.0 m3
13
被测流体密度
设置
1
0.000 ~ 3.999
1.000t/ m3
14
电流输出类型
选择
1
4-20mA／0-10mA
4-20mA
15
脉冲输出方式
选择
1
频率／脉冲
频率
16
脉冲当量选择
选择
1
0000 ~ 9999 p/ m3 (L)
0010p/L
17
频率输出满度
选择
1
1 ~ 5999Hz
2000Hz
18
仪表通讯地址
设置
1
0 ~ 99
01
19
仪表通讯速度
选择
1
600 ~ 14400
14400
20
空管报警允许
选择
1
允许／禁止
禁止
21
电极报警阈值
设置
1
999.9 kΩ
200.0 kΩ
22
上限报警允许
选择
1
允许／禁止
禁止
23
上限报警阈值
设置
1
000.0 ~ 199.9%
90.0%
24
下限报警允许
选择
1
允许／禁止
禁止
25
下限报警阈值
设置
1
000.0 ~ 199.9%
15.0%
26
反向测量允许
选择
1
允许／禁止
允许
27
传感器编号值
设置
2
0000000000 ~ 9999999999

28
传感器系数值
设置
2
0.0000 ~ 3.9999
1.0000
造纸废水流量计Z大流量和Z小流量必须符合下表中的数。
内径（mm）
10
15
20
25
32
40
50
65
Qmin(m3/h)
Qmax(m3/h)
0.0283
4.24
0.0636
9.54
0.12
16.96
0.176
26.5
0.29
43.42
0.452
67.85
0.7
106.0
1.19
179.0
内径（mm）
80
100
125
150
200
250
300
350
Qmin(m3/h)
Qmax(m3/h)
1.8
271.0
2.28
424.0
4.41
662.0
6.36
954.0
11.3
1690
17.6
2650
25.4
3810
34.6
5190
内径（mm）
400
450
500
550
600
700
800
900
Qmin(m3/h)
Qmax(m3/h)
45.2
6780
57.2
8570
77.6
10600
85.8
12800
101.0
15200
138.0
20700
180.0
27100
229.0
34300
内径（mm）
1000
1100
1200
1400
1600
1800
2000
2200
Qmin(m3/h)
Qmax(m3/h)
282.0
42400
342.0
51300
407.0
61000
554.1
83121
732.7
108566
916.0
137404
1131.0
169635
1368.4
205258
造纸废水流量计选型表
 型号通径(mm)流量范围(m3/h)口径(mm)口径(mm)流量范围(m3/h)
XS-LDE15DN150.32-6.36XS-LDE/LCD450DN450286.13-5722.65
XS-LDE20DN200.57-11.30XS-LDE/LCD500DN500353.25-7065.00
XS-LDE25DN250.88-17.66XS-LDE/LCD600DN600508.68-10173.60
XS-LDE32DN321.45-28.94XS-LDE/LCD700DN700692.37-13847.40
XS-LDE40DN402.26-45.22XS-LDE/LCD800DN800904.32-18086.40
XS-LDE50DN503.53-70.65XS-LDE/LCD900DN9001144.53-22890.60
XS-LDE65DN655.97-119.40XS-LDE/LCD1000DN10001413.00-28260.00
XS-LDE80DN809.04-180.86XS-LDE/LCD1200DN12002034.72-40694.40
XS-LDE100DN10014.13-282.60XS-LDE/LCD1400DN14002769.48-55389.60
XS-LDE125DN12522.08-441.56XS-LDE/LCD1600DN16003617.28-72345.60
XS-LDE150DN15031.79-635.85XS-LDE/LCD1800DN18004578.12-91562.40
XS-LDE/LCD200DN20056.52-1130.40XS-LDE/LCD2000DN20005652.00-113040.00
XS-LDE/LCD250DN25088.31-1766.25XS-LDE/LCD2200DN22006838.92-136778.40
XS-LDE/LCD300DN300127.17-2543.40XS-LDE/LCD2400DN24008138.88-162777.60
XS-LDE/LCD350DN350173.09-3461.85XS-LDE/LCD2600DN26009551.88-191037.60
XS-LDE/LCD400DN400226.08-4521.60　　　
　　代号电极材料
K1316L
K2 HB
K3HC
K4钛
K5钽
K6铂合金
K7不锈钢涂覆碳化钨
　代号内衬材料
C1聚四氟乙烯F4
C2聚全氟乙丙烯F46
C3聚氟合乙烯FS
C4聚录丁橡胶
C5聚氨脂橡胶
　代号功能
E10.3级
E20.5级
E31级
F14－20Madc,负载≤750Ω
F20-3khz,5v有源，可变脉宽，输出高端有效频率
F3RS485接口
T1常温型
T2高温型
T3超高温型
P10.6MPa
P21.0MPa
P31.6MPa
P44.0MPa
D1220VAC±10％
D224VDC±10％
J1一体型结构
J2分体型结构
J3防爆一体型结构
      造纸废水流量计根据国标GB4208-1984约同于国际电工委员会IEC标准（IEC529-7B），外壳防护等级的标准为：IP65为防喷水型，即可允许水龙头从任何方向对仪表喷水，喷水压力为30Kpa。出水量为0.75m3/h，喷水口离仪表距离为3m；IP67为防浸水型，即仪表可全部浸入水中，Z高点应在水下至少150cm，持续时间至少30min。IP68为潜水型，能长期在水下工作。根据以上规定，在地下安装易被水淹的仪表应选IP68，仪表在地上安装的宜选IP65。
　   造纸废水流量计如何维护：电磁流量计接地和屏蔽线作用详细说明：在正常的使用中，电磁流量计本身的维护量是不大的。但是在南方，尤其是地处珠三角的东莞市这个地方，夏季雷雨天气较多，雷击便成了电磁流量计使用安全的Z大威胁。在我们刚开始使用电磁流量计的前几年中，遇到打雷天气便是我们头痛的事，每年都会有半数的流量计转换器被雷击坏；在雷击较频繁地区的几个流量计，多时候，一个点一年被雷击坏过五次转换器。后来我们针对电磁流量计的特点，安装了避雷装置，现在我们公司的电磁流量计很少被雷击坏。在电磁流量计使用过程中，有时会遇到一些常见的故障现象，原因却不容易查明。下面就是我在工作中遇到的几个例子。
      事例一，我们公司给一用户——高炒镇自来水公司安装了一台DNl200电磁流量计，而用户自己在我们的流量计后约三十米处也串联安装了一台相同品Pai和口径的流量计(用来作比较)。在开始通水几天后，问题出现了，两表相对误差2．8％，高涉水司表偏小，高涉水司要求检查流量计。在现场我们测量了流量计前阀门安装位置基本符合要求，大约6米，转换器参数设置无误，观察到流量计的瞬时流量只有100m3／h左右，对于DNl200电磁流量计，这样的流量水流速度太小，会影响到流量计的精度，使它达不到0．5％的精度。于是我们要求用户开大阀门，增加用水量至1500m3／h，这样运行了几天后，表相对误差降为2．4％。这种情况说明还有其它原因，我们在检查高涉水司流量计传感器井时，发现传感器接地线与接地环没有连接，也没有接地连接，于是我们把传感器接地线与接地环作良好接地。使用几天后，两表相对误差为0．7％，电磁流量计达到使用要求，看来都是没有接地惹的祸。
      事例二，一次，我们公司第三水厂请我过去帮忙解决一个问题。在车间内有一台DNl400三期供水反冲洗电磁流量计，自动化班技术人员介绍说该流量计在投入使用后近两年时间一直工作不稳定，瞬时流量在4000m3／h--一8000m3／h幅度范围内急剧波动，而同车间内另一台同样的电磁流量计却使用正常。当初他们怀疑是否是转换器或放大器有问题，曾经作替代检查，用另一台使用正常的流量计转换器和放大器调换安装，原来使用正常的转换器拿到这里也不正常，而此台显示不正常的转换器到另外地方后是正常的，排除了转换器与放大器故障的可能。我到现场后，首先查看了管道的安装，在工艺上判定管道内应该没有气泡，可能是信号受到干扰所致。房间内有动力电缆穿过，线路敷设与电磁流量计的励磁线、信号线很靠近，这就容易产生干扰。我就检查信号线缆，在传感器井内，发现电缆有一处接头，解开胶布，看到信号线三个接头完好，而外层屏蔽线却没有接，重新接好线路，并把屏蔽线接好，再观察流量计转换器，瞬时流量比较稳定在6500m3／h左右，故障排除。向他们了解，推测是工程施工时搞断，由于施工队不专业，没有接好屏蔽线。
       电磁流量计传感器产生的信号很微弱，一般只有几毫伏，很容易受到干扰而不能正常工作，所以在安装时，不仅信号线的屏蔽线本身要完好，而且在敷设时尽量远离动力电缆线，在信号线的外面套上金属管多层屏蔽，减小外界干扰，确保电磁流量计更好地工作。事例三，在电磁流量计长期使用中，有时会到意想不到的损坏，比如老鼠咬断信号线，还有市政道路建施工时挖断流量计信号线。这时逼不得已留下了接头，也留下了隐患。如果接头绝缘不好，过一段时问后，绝缘强度降低，流量计计量就会出现偏差。我们公司有一用户表，为DN600电磁流量计，旁边有一修车厂，来往车辆较多，流量计信号线就被轧伤了，我们无法更换新线，就只好重新接线继续使用。去年夏天，我们发现流量计累积流量连续几天比往常有所减少，由原先每天6000 m3左右减至3000多立方米，我们检查了流量计转换器是正常的，传感器励磁线圈正常，电极接液电阻也在正常范围内，没有判断为故障。接下来几天，每天累积流量更小。我们访问了用户，他们的用水量并没有变化。我们想到了信号线曾存在的接头，因为连续阴雨天，地面比较潮湿。挖出信号线，穿线管内有水，接头处也较潮湿，我们重新处理了接头，吹干，做好防潮处理，流量计计量也恢复了正常。现在对信号线有断线的地方，我们都尽量换成一条整线，如果无法做到，那一定要做好接头的处理。在接头处用电烙铁焊接，从而避免接头长期氧化而接触不好。绝缘防潮更重要，信号线受潮以后，直接影响到流量计的工作。现在我们是把每个接线头先热缩管密封，然后再用防水胶布包两层，能够做到不再受潮。对于信号线的检查，可以在每台流量计开始使用后，测量电极接液电阻值，做好记录存档，以后维护时可以作比较，看出阻值的变化，更容易判断故障。
