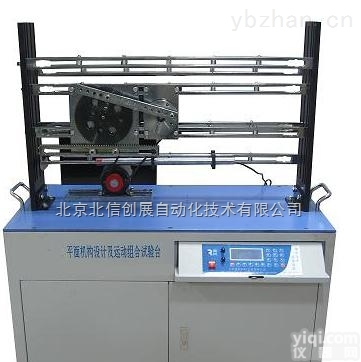

DL18-JPCC-II 平面机构创意组合及参数可视化分析实验台

平面机构创意组合及参数可视化分析实验台型号：DL18-JPCC-II
平面机构创意组合及参数可视化分析实验台是为《机械原理》课程而设计的，主要针对几种典型基本平面机构的设计及运动学、动力学分析，适用于进行“平面机构运动分析和机构设计”、“机构运转及速度波动调节”、“机构平衡”等综合性实验，其内容包括实物机构简单拼装、设计与运动测试及计算机模拟设计及运动模拟和机构平衡等方面。本实验系统采用国内外先进的现代虚拟设计方法和现代测试技术，利用计算机对四种平面机构的动态参数进行采集、处理分析，实测、仿真比较优化设计，用于本公司研制的专用教学软件，学生可独立完成实验、JPCC-II型平面机构创意组合及参数可视化分析实验台采用当前流行工艺经精加工制作而成，外形美观，性能稳定。

主要技术参数	可拼装的机构种类
1.驱动电机功率125W 2.工作转速:0-200rpm 3.直线位移传感器  4.光栅角位移传感器 5.外型尺寸：1260660960mm 6.重量：85kg	1.齿轮-导杆-摇杆机构 2.齿轮-导杆-摇杆机构A 3.齿轮-曲柄摇杆机构 4.齿轮-连杆-偏心滑块机构 5.齿轮-连杆-对心滑块机构 6.齿轮-连杆-对心滑块机构 7.齿轮-导杆-偏心滑块机构	8.凸轮机构 9.槽轮机构 10.棘轮机构 11.链-齿轮机构 12.齿轮-齿条机构 13.不完全齿轮机构
