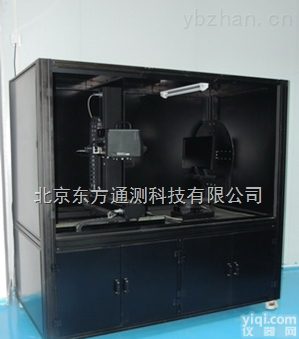

DM-510 DM-510平面显示器光学特性测量系统机台

DM-510
平面显示器光学特性测量系统机台
DM-510平面显示器光学特性测量系统简介
DM-510光学特性测量系统是用于14英寸以下的LCM模组、屏、平板显示器，OLED显示屏等的光学特性测量的系统，符合VESA FPDM2.0、TCO06、ISO9241、SJ/T-11348等相关标准测试规范。
DM-510光学自动测量系统参数

型号	DM-510
Z大测量尺寸	对角线14”
测量项目	均匀度5点、9点、13点、17点、25点、点阵、自定义点测试；可视角度、色域覆盖率；对比度；CIE色度测量、色温测量；灰阶测量；Cross Talk测量；热机时间；亮度稳定性
测量速度	运动速度：中速100mm/s；高速：150mm/s；（速度可自行设定）； 读数速度：BM-7约2s/次；BM-7A约0.5s/次；分光型依其曝光时间而定
PC控制系统	工业PC, 19” LCD显示器
模组行程	有效行程300mm×300mm×300mm	旋转±90°
控制方式	PCI控制XYZ三轴直线运动动；H、V二维旋转运动
运动精度	直线0.05mm/500mm；分辨率：0.001mm；旋转：0.02°
成像系统	工业CCD及工业镜头、视频采集卡
系统软件	FPDMTest标准版、Windows XP PRO；office2007
平台结构	铝型材双层结构
平台尺寸	约1.5m×1.m×1.6m(W*L*H)
系统电源	220 VAC / 50 Hz
