工业硫酸流量计的测量对于选择电极来说非常重要，因为电极和被测量介质是直接接触的，介质对电极有没有影响直接关系到测量的精度，所以选择好电极很重要，这里我们就几种平时用的很多的电极向大家做些介绍，以便大家在使用工业硫酸流量计时有一个简单的认识。对于有腐蚀性的介质我们要根据介质的腐蚀性强弱来选择相关的电极，
下面就介绍介质常见电极：
1、常用的电极金属材料有含钼耐酸钢Icr18Ni12Mo2Ti，哈氏合金（耐蚀镍基合金）B、C、钛、钽、铂铱合金，几乎可覆盖全部化学液。此外还有适用于浆液等的低噪声电极，它们是导电橡胶电极、导电氟塑料电极和多孔性陶瓷电极，或包覆这些材料的金属电极。在原则上电极材料的选择应从使用者借鉴该介质在其他设备的应用实际和以往的经验来确定。有时后要做必要的实验，如现场取液体样品在实验室做待用材料的腐蚀性试验。的实验是现场挂片，这是接近实际应用条件的腐蚀性试验，可以得出比较可靠能否适用的结论。
2、避免电极表面效应电极的耐腐蚀性是选择材料的重要因素，但有时候电极材料对被测介质有很好的耐腐蚀性，却不一定就是适用的材料，还要避免产生电极表面效应。电极表面效应分为表面化学反应、电化学和极化现象以及电极的触媒作用三个方面。a化学反应效应如电极表面与被测介质接触后，形成钝化膜或氧化层。他们对耐腐蚀性能可能起到积极保护作用，但也有可能增加表面接触电阻。例如钽与水接触就会被氧化，生成绝缘层。 b对于避免或减轻电极表面效应的介质——电极材料匹配，还没有像腐蚀性那样有充足的资料可查，只有一些有限经验，尚待在实践中积累。
通过以上介绍大家应该对电磁流量计的电极选择想必认为一定很重要，选择好电极直接关系到电磁流量计的使用寿命。因此我们在选择电磁流量计的同时一定要向生产厂家提供具体的参数，这样才能保证选型的正确性。
工业硫酸流量计特点
·可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；
·采用 16位嵌入式微处理器，运算速度快。精度高；
·全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围度可达 1500∶1；
·超低 EMI开关电源，适用电源电压变化范围大。抗EMC性能好；
·全汉字菜单操作，使用方便，操作简单，易学易懂；
·高清晰度背光 LCD显示；
·具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能；
·内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量；
·具有 RS485或HART等数字通讯信号输出；
·空管检测功能；
·恒流励磁电流范围大，可与不同公司、不同类型的电磁流量传感器配套使用；
·具有自检与自诊断功能；
·采用 SMD器件和表面安装（SMT）技术，电路可靠性高；
·仪表内部设计有不掉电时钟，可记录 16次掉电时间。
工业硫酸流量计技术性能指标
执行标准： JB／T 9248－1999 电磁流量计。
配套传感器公称通经范围： DN3～DN3000
流量测量范围：流量测量范围上限值的流速可在 0.3m/s～15m/s范围内选定，下限值的流速可为上限值的1％。参比条件下流量度见表5.2。
Vs：设定量程（m/s） 表5.2
通径 mm |
量程 m/s |
度 |
3～20 |
0.3以下 |
± 0.25%FS |
0.3～1 |
± 1.0R |
1～15 |
± 0.5%R |
25～600 |
0.1～0.3 |
± 0.25%FS |
0.3～1 |
± 0.5%R |
1～15 |
± 0.3%R |
700～3000 |
0.3以下 |
± 0.25%FS |
0.3～1 |
± 1.0%R |
1～15 |
± 0.5%R |
%FS：相对量程的；％R：相对测量值的。 |
重复性误差：测量值的 ± 0.1％
电流输出
a) 电流输出信号：双向两路，全隔离0～10mA/4～20mA。
b) 负载电阻：0～10mA时，0～1.5kΩ；4～20mA时，0～750Ω。
c) 基本误差：在上述测量基本误差基础上加±10μA。
频率输出：正向和反向流量输出，输出频率上限可在 1～5000Hz内设定。带光电隔离的晶体管集电极（O、C）开路双向输出。外接电源不大于35V，导通时集电极Z大电流为250mA。
脉冲输出：正向和反向流量输出，输出脉冲上限可达 5000cp/s。脉冲当量为0.0001～1.0m 3 /cp。脉冲宽度自动设置为20ms或方波。带光电隔离的晶体管集电极（O、C）开路输出。外接电源不大于35V，导通时集电极Z大电流为250mA。
流向指示输出：本流量计可测正反方向的流体流动流量，并可以判断出流体流动的方向。规定显示正向流量时输出+10V高电平，反向流体流动输出0V的低电平。
报警输出：两路带光电隔离的晶体管集电极开路报警输出。外接电源不大于 35V，导通时集电极Z大电流为250mA。报警状态：流体空管、励磁断线、流量超限。
串行通讯 :可选RS232C或RS485串行通讯接口、具有防雷击保护。
阻尼时间 :在0～100s(90%时)间分档可选。
| 工业硫酸流量计参考流量范围 |
| 口径(mm) | 流量范围(m3/h) | 口径(mm) | 流量范围(m3/h) |
| φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 |
| φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 |
| φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
φ40
| 0.45～45.22 | φ700 | 138.47～13847.4 |
φ50
| 0.71～70.65 | φ800 | 180.86～18086.4 |
φ65
| 1.19～119.4 | φ900 | 228.91～22890.6 |
| φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
| φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
| φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
φ200
| 11.3～1130.4 | φ1800 | 915.62～91562.4 |
φ250
| 17.66～176.25 | φ2000 | 1130.4～113040.00 |
| φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
| φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
| φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
| 工业硫酸流量计型 谱 |
| 型号 | 口径 |
| XS-LDE | 15~2600 |
| K1 | 316L |
| K2 | HB |
K3
| HC |
K4
| 钛 |
K5
| 钽 |
| K6 | 铂合金 |
| K7 | 不锈钢涂覆碳化钨 |

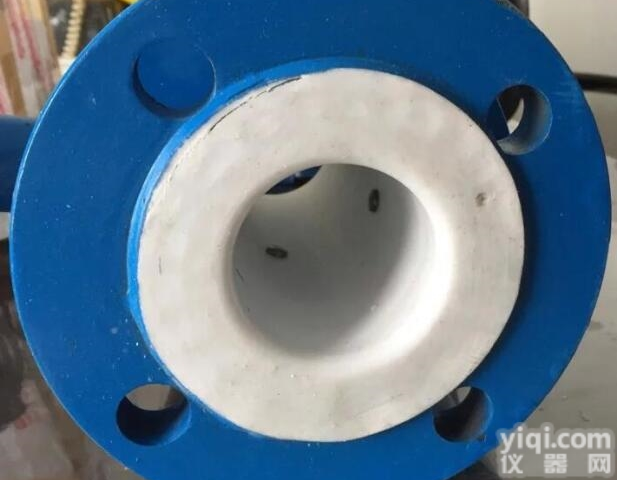

| 代号 | 内衬材料 |
C1
| 聚四氟乙烯F4 |
C2
| 聚全氟乙丙烯F46 |
| C3 | 聚氟合乙烯FS |
| C4 | 聚录丁橡胶 |
| C5 | 聚氨脂橡胶 |
| 代号 | 功能 |
| E1 | 0.3级 |
| E2 | 0.5级 |
| E3 | 1级 |
| F1 | 4－20Madc负载≤750Ω
|
| F2 | 0-3khz5v有源，可变脉宽，输出高端有效频率 |
| F3 | RS485接口 |
| T1 | 常温型 |
| T2 | 高温型 |
| T3 | 超高温型 |
P1
| 1．0MPa |
P2
| 1．6MPa |
P3
| 4．0MPa |
P4
| 16MPa |
D1
| 220VAC±10％ |
D2
| 24VDC±10％ |
J1
| 一体型结构 |
J2
| 分体型结构 |
| J3 | 防爆一体型结构 |
