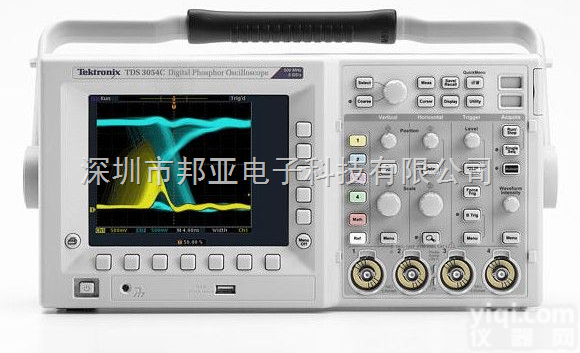

TDS3012C 泰克数字荧光示波器

带宽

100 MHz

100 MHz

300 MHz

300 MHz

500 MHz

500 MHz

计算得出的上升时间（典型）

3.5 ns

3.5 ns

1.2 ns

1.2 ns

0.7 ns

0.7 ns

输入通道

2

4

2

4

2

4

外部触发输入

所有型号均包括

每条通道的取样速率

1.25 GS/s

1.25 GS/s

2.5 GS/s

2.5 GS/s

5 GS/s

5 GS/s

记录长度

10 k 点

垂直分辨率

9 位

垂直灵敏度，1 MΩ

1 mV/div 至 10 V/div

垂直灵敏度，50 Ω

1 mV/div 至 1 V/div

输入耦合

交流、直流、GND

输入阻抗

并联 13 pF 或 50 Ω 端子时1 MΩ

直流增益精度

±2%

Z大输入电压，1 MΩ

150 V_RMS，峰值 ≤400 V

Z大输入电压，50 Ω

5 V_RMS，峰值 ≤30 V

位置范围

±5 格

带宽极限

20 MHz

20 MHz

20 MHz，150 MHz

20 MHz，150 MHz

20 MHz，150 MHz

20 MHz，150 MHz

时基范围

4 ns 至 10 s

4 ns 至 10 s

2 ns 至 10 s

2 ns 至 10 s

1 ns 至 10 s

1 ns 至 10 s

时基精度

在任意 1 ms 时间间隔上为 ±20 ppm

输入/输出接口

以太网端口

RJ-45 连接器，支持 10Base-T LAN

USB 端口

前面板 USB 2.0 主控端口

支持 USB 盘

GPIB 端口

全讲/听模式、设置和测量

（选配配 TDS3GV 通信模块）

RS-232-C 端口

DB-9 插头连接器，全讲/听模式；控制所有模式、设置和测量

波特率Z大为 38400

（选配配 TDS3GV 通信模块）

VGA 视频端口

DB-15 孔式连接器，在配有 VGA 的大型监视器上直接显示监视器输出

（选配配 TDS3GV 通信模块）

外部触发输入

BNC 连接器，输入阻抗 >1 MΩ，并联 17 pF；Z大输入电压为 150 V_RMS

DPO

捕获和显示实际信号行为的复杂波形、随机事件和细微模式。DPO 实时提供信号的三维信息：幅度、时间和幅度在时间上的分布

峰值检测

高频随机毛刺捕获。（通常）使用采集硬件，在所有时基设置下，捕获窄至 1 ns 的毛刺

WaveAlert^®

监视所有通道上的输入信号并针对任何偏离正常采集波形的波形向用户发出警告

采样

仅采样数据

平均值

平均计算 2 至 512 个（可选）捕获的波形数据

包络

一次或多次采集获得的Z小Z大采集值

单序列

使用“单序列”按钮，一次捕获一个已触发的采集序列

主要触发模式

自动触发（支持 40 ms/格以及更慢的滚动模式）、正常触发、单序列触发

B 触发

时间或事件后触发

时间后触发范围

13.2 ns 至 50 s

事件后触发范围

1 至 9999999 个事件

边沿

常规的电平驱动触发。任一通道均提供正斜率或负斜率。耦合选项：交流、直流、噪音YZ、高频YZ、低频YZ

视频

可以在 NTSC、PAL、SECAM 所有行或单个行、奇数场/偶数场或所有场上触发

扩展视频

可以在广播和非广播（自定义）标配的指定行或在模拟 HDTV 格式（1080i、1080p、720p、480p）上触发要求 TDS3VID 或 TDS3SDI 应用模块

脉冲宽度

（或毛刺）

在脉冲宽度 <、>、=、≠ 选配时限范围内（39.6 ns 至 50 s）触发

欠幅

当脉冲穿过一个门限，但在再次穿过一个门限之前未能穿过第二个门限的情况时触发

转换速率

在脉冲边沿速率快于或慢于设定速率时触发。边沿可以为上升、下降或任一

码型

当特定时间为真或假时指定 AND、OR、NAND、NOR

状态

任何逻辑状态。在时钟的上升或下降边沿上可触发。可在 2 个（非 4 个）输入组合上使用逻辑触发

通信

提供按照 ANSI T1.102 标配执行 DS1/DS3 电信模板测试所需的隔离脉冲触发。要求 TDS3TMT 应用模块

交替

按顺序使用每条活动通道作为触发源

光标

幅度、时间

自动测量

显示任何波形组合的任何四种测量。或显示具有测量快照功能的所有测量。测量项目包括周期、频率、正宽度、负宽度、上升时间、下降时间、正占空比、负占空比、正过冲、高、低、Z大值、Z小值、峰峰值、幅度、平均值、周期平均值、均方根、周期均方根、突发脉冲宽度、延迟、相位、面积*¹、周期面积*¹

测量统计

平均值、Z小值、Z大值、标配偏差。要求 TDS3AAM 应用模块

门限

用户可定义自动测量门限；可使用百分比或电压设置

选通

使用屏幕或光标在采集中隔离出特定的事件并进行测量

算术

波形的加、减、乘、除

FFT

频谱幅度。将 FFT 垂直标度设置为线性 RMS 或 dBV RMS，将 FFT 窗口设置为矩形、Hamming、Hanning 或 Blackman-Harris

高级数学*¹

积分、微分、定义广泛的代数表达式，其中包括模拟波形、数学函数、标量、多两个用户可调节的变量和参数化测量结果。例如：(Intg (Ch1-Mean(Ch1)) × 1.414 × VAR1)

注意：要求 TDS3AAM 应用模块。

自动设置

一键式自动设置垂直、水平和触发系统的所有通道，配有撤销自动设置功能

相差校正

通道间相差校正 ±10 ns 可手动输入，以实现更佳的定时测量和更JZ的数学波形

显示器类型

6.5 英寸（165.1 毫米）液晶 TFT 彩色显示器

显示器分辨率

640 水平 × 480 垂直像素 (VGA)

插值

Sin(x)/x

波形类型

点状、矢量、可变余辉、无限余辉

刻度

全部、网格、十字准线和帧。NTSC、PAL、SECAM 和矢量示波器（ 和 75% 彩条），带有选配 TDS3VID 或 TDS3SDI 应用模块

格式

YT、XY 和 选通 XYZ（XY 仅在 4 通道仪器上有 Z 轴消隐）

市电电源

电源电压

100 V_RMS 至 240 V_RMS ±10%

电源频率

45 Hz 至 440 Hz（100 V 至 120 V）

45 Hz 至 66 Hz（120 V 至 240 V）

功耗

Z大 75 W

电池电源

需要 TDS3BATC 锂离子充电电池组

工作时间，典型

3 小时

温度

0℃ 至 +50℃

-40℃ 至 +71℃

湿度

工作和非工作状态：

等于或低于 +30℃ 时高达 95% 相对湿度

工作和非工作状态：

+30℃ 至 +50℃ 时高达 45% 相对湿度

海拔高度

3000 米

15000 米

电磁兼容性

符合或超过附录 D 中的 EN61326 A 类放射和传导辐射要求；EN6100-3-2 AC 电源线谐波辐射要求；EN6100-3-3 电压变化、波动和闪变要求；FCC 47 CFR 第 15 部分 B 子部分 A 类要求；澳大利亚 EMC 架构

安全性

UL61010B-1、CSA1010.1、IEC61010-1、EN61010-1

DPO

捕获和显示实际信号行为的复杂波形、随机事件和细微模式。DPO 实时提供信号的三维信息：幅度、时间和幅度在时间上的分布

峰值检测

高频随机毛刺捕获。（通常）使用采集硬件，在所有时基设置下，捕获窄至 1 ns 的毛刺

WaveAlert^®

监视所有通道上的输入信号并针对任何偏离正常采集波形的波形向用户发出警告

采样

仅采样数据

平均值

平均计算 2 至 512 个（可选）捕获的波形数据

包络

一次或多次采集获得的Z小Z大采集值

单序列

使用“单序列”按钮，一次捕获一个已触发的采集序列
