管道式天然气流量计

管道式天然气流量计可测量液体，气体，可以测量高温，低温度介质，可用于车间内部计量，也可以用于企业之间我贸易结算。它是一种速度式流量计，仪表输出信号的频率与介质流速成比例关系。从公式f= St ×v/d 可以看出，对于具体一台涡街流量计，St和d 是仪表结构参数，频率f 仅取决于流速v。至于测量介质究竟是气体，液体或蒸汽，介质温度，压力密度，粘度等热工状态参数如何,均不会对仪表输出信号的频率产生影响。因此，仪表的测量特性，即仪表系数k =f/(vF)=St/dF (F为流道断面积)与测量介质无关。换句话说，涡街流量计用于测量不同介质时，仪表系数是相同的。
       管道式天然气流量计怎么标定？涡街流量汁说明书中标明的流量范围是使用于特定参考介质的流量范围，如液体—般指常温水。用于其他介质时，可用流量范围将随介质的粘度和密度不同而异。由于油流量标准装置采用粘度比水大，密度比水小的柴油做标定介质，流量计的下限流量—般都会相应提高，使可用流量范围变窄。所以，涡街流量计在油流量标定装置上标定出现小流量性能变差是正常的。由此我们不难推断，如果用液化石油气(这种低粘度介质)标定涡街流量汁，将会得到比水好的相反结果。标定小流量时，切换成小容器。使特性衔接出现偏差。 流量计在装置上安装时，同心度不好或仪表实际内径明显大于装置管道内径。第二种原因中，同心度不好对小口径流量计的影响尤为明显，常常是主要原因。同心度不良还是几次标定结果不一致的主要原因。所以，对小口径流量计在装置上的安装对中一定要给以足够重视。
        防爆型、隔爆型管道式天然气流量计简单说明？当采用本安防爆型涡街流量传感器与流量显示仪组成流量测量系统时，它们之间必须装有与防爆型传感器电气参数匹配的防爆安全栅，而且防爆安全栅和显示仪都必须安装在安全区(非爆炸性环境)。当使用隔爆型涡街流量计时，应严格遵守“通电状态下，不准打开隔爆电器外壳”? 的规定，在通电情况下，打开隔爆外壳进行电气调整是非常危险和不允许的。
        管道式天然气流量计测量的流量是流经流量计的介质体积流量，正是由于涡街流量计性能与测量介质无关，流量计提供给我们的是流经流量计的介质体积流量而不管介质压力有多大，温度有多高，密度是多少。对于流量计的使用者来说，仅知道流过流量计的气体或蒸汽的体积是不够的，我们需要知道的是流过流量计的介质的质量或标准状态下的体积，以便进行物流的平衡分析或物料交易结算。因此，需要随时测量介质的压力，温度等热工状态参数，以便将流量计提供的工况体积流量换算成相当的质量流量或标准状态下的体积。 所以测量温度和压力不是涡街流量计本身的需要，而是我们对流量信息内容的需要。显然，如果我们只需了解工况下的体积流量，我们就不必测量介质温度和压力了。管道式天然气流量计产品的特点
1、本产品是参照日系标准JIS Z8766：2002《涡街流量计—流量测定方法》，并结合国内企业使用情况设计生产的。产品发生体采用顶角朝前的三角柱设计，提高了产品的稳定性。
2、表体均采用304不锈钢硅溶胶工艺精铸而成，性能稳定，外观精美。
3、表体DN15-DN25三角柱采用冷镶技术，产生信号，稳定。解决了涡街流量计小口径测量不准确的问题。
4、表体DN32-DN150三角柱和表体一体铸造成型，精加工后投入使用，产生信号，一致性好，不会出现焊接三角柱产生的高温变形影响信号产生的现象。
5、表体自DN50起以上各规格均采用内置式结构，即将测量探头镶入三角柱内。国内只有少量大口径表体采用此结构，虽增加了工艺难度，但提高了产品的抗干扰能力。
6、涡街传感器输出脉冲频率，其频率与被测流体的实际流量成线性，零点无漂移，性能稳定。
7、现场显示型涡街流量计采用智能软件中文操作，气液通用，可选多种流量单位（m3/h，t/h，t/m，kg/h等）多种算法（常规体积流量，常规质量流量，常规气体体积流量，饱和蒸汽温度补偿，饱和蒸汽压力补偿，过热蒸汽温压补偿等），操作简单，适用广泛；可对仪表系数非线性进行修正，提高测量精度。
8、采用消扰路和抗振动探头，配合表体抗干扰的设计，抗环境振动性能好。
9、测量精度高，通常液体的测量精度为±1％；气体的测量精度为±1.5％。
10、测量量程范围宽，在雷诺数为2×104～7×106内，可达1:20。

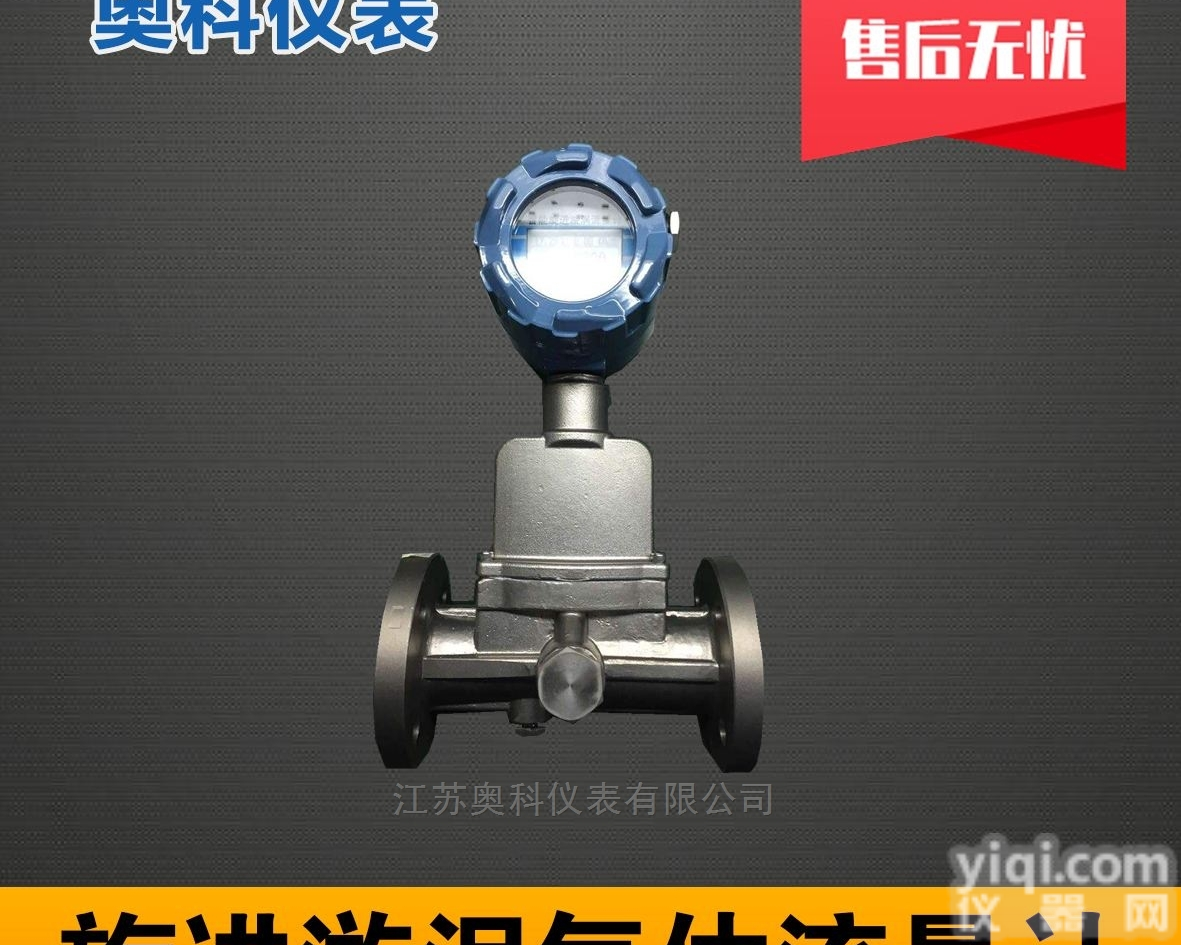

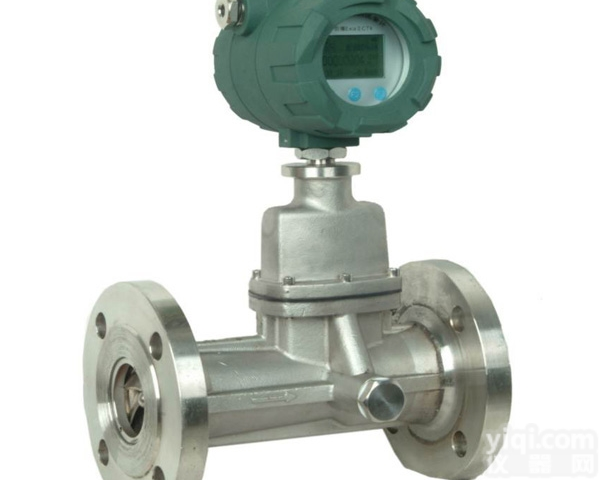

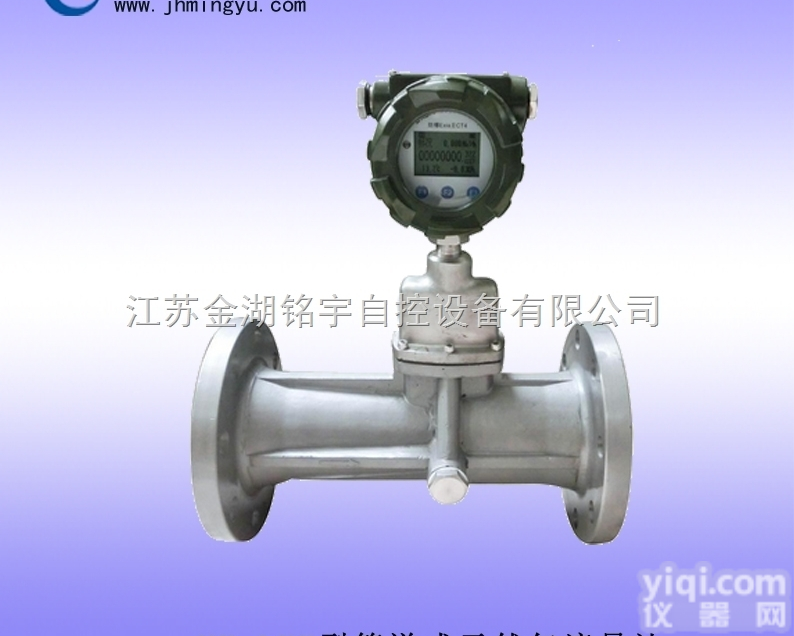

产品图片
仪表型号	XS-LUGB-N	XS-LUGB-A	XS-LUGB-B
信号输出	脉冲	无	4-20mA
供电电源	24VDC±15%	锂电池	24VDC±15%
通讯接口	无	可选RS485	可选RS485
显示类型	信号远传，须配置显示仪表	现场显示	现场显示和信号远传
精度等级	液体：1.0级	液体：1.0级	液体：1.0级
	气体：1.0级	气体：1.0级	气体：1.0级
	蒸汽：1.5级	蒸汽：1.5级	蒸汽：1.5级
仪表材质	可选304或316	可选304或316	可选304或316L
防爆等级	可选ExiaIICT5或ExdIIBT6	可选ExiaIICT5或ExdIIBT6	可选ExiaIICT5或ExdIIBT6
防护等级	IP65	IP65	IP65
整机功耗	＜1W	＜1W	＜1W
仪表通经	DN15~DN300	DN15~DN300	DN15~DN300
安装方式	法兰夹持或一体化法兰连接	法兰夹持或一体化法兰连接	法兰夹持或一体化法兰连接
耐压等级	可选1.6MPa或2.5MPa	可选1.6MPa或2.5MPa	可选1.6MPa或2.5MPa
介质温度	-40℃~250℃、-40℃~350℃	-40℃~250℃、-40℃~350℃	-40℃~250℃、-40℃~350℃
环境温度	-20℃~60℃	-20℃~60℃	-20℃~60℃

规格	液体流量范围（m³/h）		普通气体流量范围（m³/h）
	Qmin	Qmax	Qmin	Qmax
DN15	1.2	6.2	5	25
DN20	1.5	10	8	50
DN25	1.6	16	10	70
DN32	1.9	19	15	150
DN40	2.5	26	22	220
DN50	3.5	38	36	320
DN65	6.2	65	50	480
DN80	10	100	70	640
DN100	15	150	130	1100
DN125	25	250	200	1700
DN150	36	380	280	2240
DN200	62	650	580	4960
DN250	140	1400	970	8000
DN300	200	200	1380	11000

管道式天然气流量计选型表

型    谱

说    明

XSLU

涡街流量仪表

G

传感器

检测 方式

B

压电式传感器

E

电容式传感器 温度可达450度（不能温压补偿）

连接方式

1

仅对满管型

法兰连接型

2

仅对满管型

法兰卡装型

3

仅对插入型

简易插入型

4

仅对插入型

球阀插入型（不能做温压补偿）

5

仅对满管型

卡箍连接式

6

仅对满管型

螺纹连接式

7

仅对满管型

管道对焊式

测量介质

2

液体

3

气体

4

蒸汽

公称通径

02 … 30

DN25 …              单位：mm DN300

使用环境

_

P

普通型

B

防爆型

输出信号

1

三线制

脉冲输出

2

二线制

24V供电，4～20mA电流输出，液晶显示

3

R-485，H-hart

RS-485通讯/Hart通讯

4

3.6锂电池供电，液晶显示

5

P-压力，T-温度，PT-温压补偿

温压补偿一体，24V供电,4～20mA电流输出型 液晶显示

6

P-压力，T-温度，PT-温压补偿

温压补偿一体，3.6锂电池供电型 液晶显示

温度规格

2

-50～50℃（仅电容式）

3

-20～50℃

4

50～250℃

5

50～350℃

6

50～450℃（仅电容式）

压力规格

2

1.6MPa

3

2.5MPa

4

4.0MPa

5

更高压力（≤32MPa

选型 说明

例如： JH-LUGE2405-P242 满管型电容式涡街流量仪表，法兰卡装型连接，介质为蒸汽，仪表通径为DN50,普通 4～20mA电流信号输出，50～250℃，1.6MPa

管道式天然气流量计传感器的公称通径编号对照表

公称通径 DN   mm	25	32	40	50	65	80	100	125	150	200	250
标记号	02	03	04	05	06	08	10	12	15	20	25
公称通径 DN   mm	300	350	400	450	500	600	700	800	1000	1200	1500
标记号	30	35	40	45	50	60	70	80	A0	A2	A5
