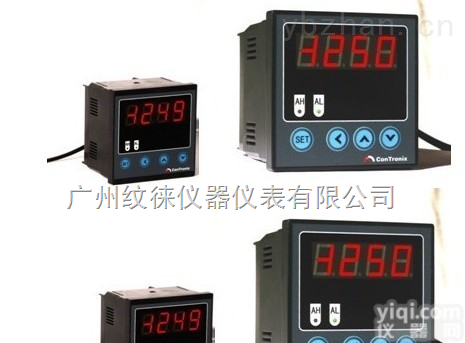

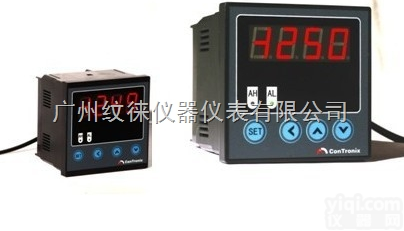

contronix数字显示仪表6系列数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制。
2.误差小于0.5%，并具备调校、数字滤波功能。
3.适用于标准电压、电流、热电阻、热电偶等信号类型。
4.点报警输出，上限报警或下限报警方式可选择。报警灵敏度独立设定。
5.变送输出（选装），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用。
技术规格
电源：85VAC～265VAC,120VDC～380VDC,功耗小于6W
12VDC～36VDC,功耗小于6W
注：直流供电电源应留有一定功率余量，请按每台24VDC/0.,12VDC/2A配置电源线。并注意电源线长度和线径。
工作环境：0℃～50℃，湿度低于90%.不结露。
显示范围：-1999-9999，小数点位置可设定
注：0～10VDC输入订货时注明或用户自行更改，拆开仪表机壳，将仪表主板（输入信号端子所在电路板）背面（元器件的反面）SL1间的连线割断，然后修改输入信号选择参数即可。此时仪表只能输入电压、电流信号。
选型表

内容	代码及说明
	CH6/
外形尺寸		A	160（W）×80（H）×125（L） 或80（W）×160（H）×125（L）
		B	96（W）×96（H）×76（L）
		C	96（W）×48（H）×82（L） 或48（W）×96（H）×82（L）
		D	72（W）×72（H）×75（L）
		E	48（W）×48（H）×108（L）
面板形式			H	横式
			S	竖式
			F	方形
显示颜色				R	红色
报警					T	2点报警输出
变送输出（该功能为选装，需在订货时注明，否则仪表不具有此功能）						A0	无变送输出
						A1	电流输出与外供不隔离
						A1G	电流输出与外供隔离
						A2	电压输出与外供不隔离
						A2G	电压输出与外供隔离
外供变送器电源（外供电源与输入不隔离，有隔离要求的请在订货时注明）							B1	外供 24V/50mA
							B2	外供 12V/50mA
仪表电源								V0	85V AC~265V AC
								V1	10V DC ~ 36V DC

CH6数字显示仪表接线端子图说明
①误差小于0.5%，并具备调校、数字滤波功能
②输入信号类型：万能输入，通过设定选择；适用于电压、电流、热电阻、热电偶信号
③外形尺寸：160×80（横/竖），96×96，96×48（横/竖），72×72，48×48
④电源：220VAC±10%，功耗小于7VA
（注：0~10VDC输入，订货时需说明）
