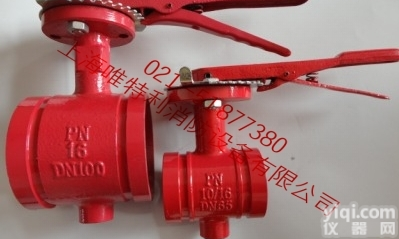

D81X/D381X D81X/D381X沟槽式蝶阀

D81X/D381X沟槽式蝶阀介绍：
　　D81X/D381X沟槽式蝶阀，沟槽式(卡箍)连接阀门是引进美国与德国同类先进产品而设计制造的一系列新型连接阀门。它具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等优点。广泛应用于输送流体管道的给排水，消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。
D81X/D381X沟槽式蝶阀主要技术参数：

公称压力		1.O		1.6		2.5
试验压力	壳体强度	1.5		2.4		3.75
	密封性能	1.1		1.76		2.75
适用介质	产品类型	铸铁、球墨铸铁
	适用介质	水、水蒸汽、油品、空气
工作温度	密封面材质	橡胶	乙腈橡胶		乙丙橡胶
	工作温度	≤60	≤80		≤250

D81X/D381X沟槽式蝶阀主要零件材料：

产品类型	材质
	阀体	阀板	阀轴	密封面
球墨铸铁	QT450	球铁、碳钢、喷涂或不锈钢	铬不锈钢	橡胶NBR、丁晴橡胶NBR、乙丙EPOM、氟橡胶PTFE、聚四氟塑料F46

D81X/D381X沟槽式蝶阀主要外形尺寸：

公称通径		50		65	80	100		125	150	200	250	300
D		57	60	76	89	108	114	133 140	159 165 168	219	273	325
A1		14.5		14.5	14.5	16		16	16	19	19	19
B1		9.5		9.5	9.5	9.5		9.5	9.5	13	13	13
C		2.2		2.2	2.2	2.2		2.2	2.2	2.5	2.5	3.3
D381X D81X	L	88		90	96	115		-	132	147	159	165
	H1	60		75	80	94		-	125	150	220	250
	Ho	220		245	270	300		-	350	400	600	740
	E	245		245	245	245		-	245	260	260	330
	F	65		65	65	65		-	65	90	125	180
	Do	120		120	120	120		-	140	140	140	240
