WST80铁芯接地在线监测系统
概述
变压器运行时，经常出现因铁芯绝缘不良造成的故障，铁芯绝缘不良或多点接地时，形成金属性短路接地，会产生较大的放电脉冲，可由高频信号局放监测发现。有时也会出现不稳定短路接地，但绝缘两点接地故障时，便形成工频短路电流。因此利用检测接地电流工频分量来判断铁芯绝缘是否正常相当有效。注：DL/T 596-1996《电力设备预防性试验导则》中规定：铁芯绝缘正常时，接地电流不大于0.1A。
上述情况也可用在线监测铁芯接地电流量的方法，来判断其内部绝缘的劣化，可起到故障早期预报的作用。JBTA变压器铁芯接地电流在线测量系统就是采用此原理，采用电测法，在不改变原设备接线的情况下，将信号取样点选择在变压器铁芯接地引出线处，使用特制的线圈制作的高灵敏度传感器。直接测量，并显示变压器运行状态下，接地电流值。
主要技术指标
l 测量内容：运行变压器铁芯或夹件接地电流值（A）。

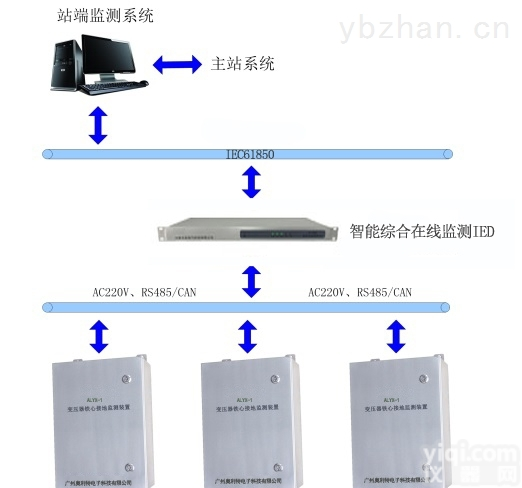

l 仪器组成：信号采集器、智能集中器（铁芯和夹件采集数据显示，历史数据查询、通讯（RS232）数据上传、光示信号节点控制）。
l 测量范围：0～1.999A、精度1级。
l 使用条件:1.户内、户外、在线测量
2.环境温度:-20～60℃
3.环境湿度: < 80%
l 测量传感器内窗：700×15
l 稳定工作时间3分钟
l 工作电源：220VAC；50Hz；功耗：10W
