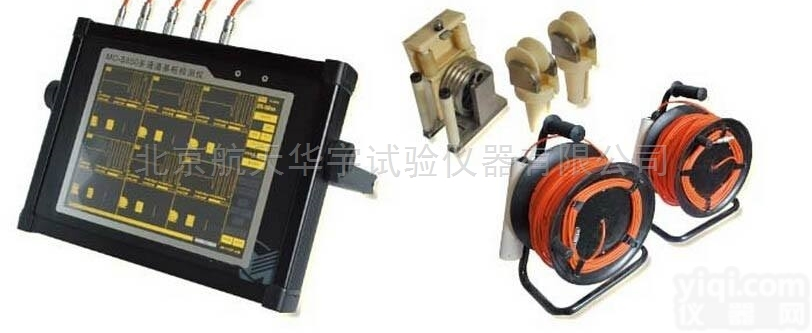

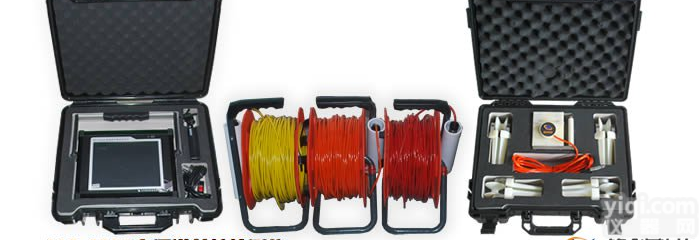

MC-6330 多通道超声基桩检测仪

MC-6330多通道超声基桩检测仪
应用领域

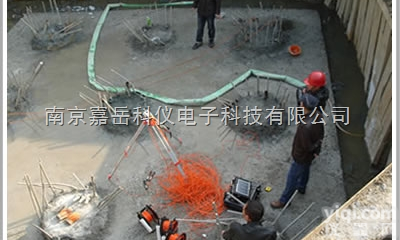

专为声波透射法检测基桩完整性而制定，多通道自循环功能一次提升即可完成混凝土灌注桩6或3个剖面的测试，相对于单剖面或一发双收测试的仪器，大大提高了检测效率。MC-6360现场测试图片MC6360现场测试图片
性能特点　　
1 GX率测试
一次提升可以同时完成3个剖面的测试，提升速度4档可调，提升速度大于60米/分钟。
2 高性能主机
全新ARM Cortex A8高性能处理器，主频高达1GHz，作为微软嵌入式合作伙伴计划（Microsoft Embedded Partner Program）成员，对微软嵌入式系统Windows CE进行深度定制，开机15秒内进入系统，系统运行更加稳定，测试完毕保存数据后可以直接关闭电源，电池续航时间高达8小时。
3 收发兼用换能器
国内SJ采用收发兼用径向换能器，配合前置放大技术，解决首波不清晰、难判读的行业难题，换能器体积小巧精致（直径25mm，长度20cm，国内Z小），混凝土测试跨距达8m以上。
4 高强度换能器绕线盘
径向换能器绕线盘使用高强度钢架，坚固耐压，不易变形，绕线盘加装集流环装置，收放线更加自由，换能器线缆有六种颜色可以自由选择。
5 出色的自动判读算法
国内的迭代判读算法，复杂条件下自动判读首波正确率高达99%，应对各种检测条件。
6 高亮屏幕显示
10.4吋工业级高亮宽温显示器，阳光下轻松可视，配备高强度进口电阻触摸屏，轻松应对现场复杂的检测环境。
7 方便的采集软件
机内软件操作GX、灵活、首波判读JZ，显示界面多种配色方案自由切换，适用各种工作环境。测试过程中可以随时复测和加密测试，缺陷定位更加准确。
8 超大存储空间
内置16GB超大存储空间，采用USB2.0高速接口，支持U盘传输数据。
9 灵活的数据处理软件
专业的数据处理软件，可以快速对检测数据进行分析，生成检测报告，检测报告格式可以自由定制。
10 坚固的外壳设计
外壳采用高强度合金材料制造、独特的防水溅设计，坚固耐用，主机体积与重量在同类产品中Z小。仪器配备高强度防水气密仪器箱，有效地防水防潮，轻松应对野外各种环境的变化。
设备参数
MC-6360/MC-6330技术参数详细对比

项目	技术参数
产品型号	MC-6360	MC-6330
通 道 数	四通道	三通道
主控方式	ARM A8 1GHz	ARM A8 1GHz
操作系统	WinCE 6.0 中文操作系统	WinCE 6.0 中文操作系统
采样方式	同步采样	同步采样
显示模式	10.4吋工业高亮宽温液晶屏	10.4吋工业高亮宽温液晶屏
操控方式	触摸屏	触摸屏
储存模式	电子硬盘（16G）	电子硬盘（16G）
深度测量方式	双向计数,可即时复测	双向计数,可即时复测
采样间隔	0.03μs~1024μs	0.03μs~1024μs
声时测量精度	0.03μs	0.03μs
声时测量范围	2×106μs	2×106μs
记录长度	0.5~4K	0.5~4K
发射电压（V）	50/可调	50/可调
增益动态范围	90dB	90dB
增益控制精度	0.4dB	0.4dB
一次测试剖面	六个剖面	三个剖面
发射脉宽	20μs	20μs
带宽	2~500kHz	2~500kHz
接收灵敏度	≤10μV	≤10μV
道间串扰	≤-60dB	≤-60dB
数据传输模式	USB2.0高速接口，U盘传输	USB2.0高速接口，U盘传输
供电方式	内置锂电池（工作时间≥8小时）	内置锂电池（工作时间≥8小时）
工作温度	-10℃~+45℃	-10℃~+45℃
主机尺寸	325×243×56mm	325×243×56mm
主机重量	3.5kg	3.2kg
其它	智能搜索、各通道采样时即时可控、动态声参量、自动判读、加密测试、复测
计数装置	4线槽	4线槽
方向	双向计数	双向计数
分辨率	0.3cm	0.3cm
测点间距	5cm~100cm可选	5cm~100cm可选
Z大提升速度	6剖面，Z大60米/分钟	3剖面，Z大60米/分钟
