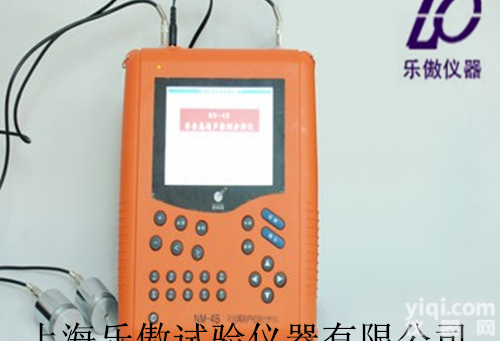

NM-4B非金属超声检测分析仪
1．产品用途
＊ 检测混凝土的强度、裂缝深度、混凝土匀质性、损伤层厚度、结构内部缺陷。
2．产品特点
＊ 北京市自主创新产品，证书编号：CX2009XJ0179
＊ 实时动态波形显示，屏幕刷新速度30帧/秒以上；
＊ 声参量自动判读（声时，波幅，频率全自动）；
＊ 接收灵敏度高，穿透距离大（混凝土中Z大达10米）；
＊ 便携式一体结构，适用于现场使用；
＊ 交直流两种方式供电，直流电源可连续工作8—10小时；
＊ 数据分析处理软件完全符合行业规范。
3．依据标准
＊《超声回弹综合法检测混凝土强度技术规程》（CECS 02：2005）
＊《超声法检测混凝土缺陷技术规程》（CECS 21：2000）
＊《建筑基桩检测技术规范》（JGJ 106 —2003）
＊《公路工程基桩动测技术规程》（JTG/T F81-01-2004）
＊《岩土工程勘察规范》（GB50021—2001）
＊《建筑抗震设计规范》（GB50011—2010）
4．技术指标
名 称 |
技术指标 |
名 称 |
技术指标 |
主控单元 |
专用控制系统 |
显示方式 |
真彩LCD |
声时读测精度 |
±0.05μs |
通道数 |
单通道 |
接收灵敏度 |
≤10μv |
Z大采样长度 |
≤64k |
幅度读测范围 |
0～177dB |
主机重量 |
1.8kg |
放大器带宽 |
5HZ～500kHZ |
供电系统 |
AC：220V ±10%，DC：12V |
5．产品配置
