一． 概述
DJ型测力表是专为激振器配套使用而精心设计的。它能对激振器输出的力进行测量分析和显示激振器力的大小。同样也可用于其它振动动态力的测量。
二． 激振器测力表 ,电磁激振器测力表 ,振动台测力表主要的技术指标
测量范围：0—20.00N 0—200.0N（二挡）（量程可调整）
线性误差：<5%
频率范围：5—10KHZ(-3dB)
输出：0—2V交流
显示：显示测量力的值，单位：N
供电：220V±10% 50HZ <5W
三． 工作系统构成方框图及原理
当激振器有力输出时，激振器对动态力传感器产生拉压力，传感器输出电荷量与激振器输出力成正比。传感器输出电荷量通过测力表转换成力的量值。
四. 使用方法：
电源连线插座在后面板上，连好电源线。传感器连接插座在前面板上。将传感器安装在产生力的物体（激振器）与被施加力的物体之间。
（一）后面板各功能介绍：
输出：“输出”是交流电压输出口，对应力的灵敏度为±100mV/N。该接口可接示波器、交流电压表、信号分析仪等高输入电阻仪表。

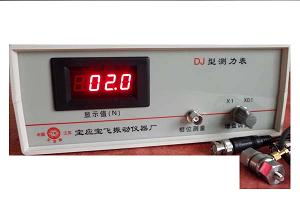

（二）前面板功能介绍：
1． 输入：“输入”是传感器与主机连接口。
2．测量值显示表头
接通电源时，“表头”显示“00.00”（无输入情况下），表示仪器正常工作。“表头”显示值为力的实际测量值，单位：N
3．相位测量：
相位测量是测量激振器力的信号相对相位。
4．增益调整：
仪器分二档（×1、×0.1），×1档测量范围为0—20.00N，如果测量值大于20.00N，表示显示溢出，将仪器“增益调整”开关打在“×0.1”，此时测量范围为0—200.0N。
