1、 用途和工作条件
1．1用途
BHD系列防爆接线盒（以下简称接线盒），适用于II类、A级、B级、C级T6组以下级别、组别含有爆炸性气体混合物危险场所中，在进线口螺纹G15-G80连接电气电缆穿入分支用。
1．2工作条件
a． 海拔高度不超过2000m；
b．周围空气温度不高于+40℃，不低于-20℃；
c． 空气相对湿度不超过90%（+20℃）；
d． 无显著摇动和剧烈的冲击振动的地方；
2、结构与特点
2．1型号含义
BH D-□ □
进线口螺纹
结构代号
低压
防爆接线盒
2． 2结构概述
a． 接线盒是按照GB3836.1~3爆炸性气体环境用电气设备一部分通用要求；第三部分增安型“e”标准规定要求设计制造，经国家指定检验机关检验合格，颁发合格证；
b． 接线盒由ZL102外壳压铸成型，如需变径可特制，壳与盖设有橡胶圈密封，采用螺栓紧固，用以防水；
c． 接线盒按进口螺纹分为G15、G20、G25、G32、G40、G50、G70、G80八种；

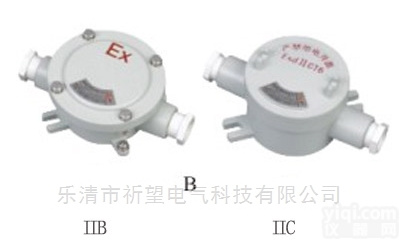

d．接线盒按结构型式分为A、B、C、D、E、F、G、H八种。
3、外形及安装尺寸
进口螺纹 |
L |
W |
H |
G15 |
110 |
54 |
44 |
G20 |
130 |
58 |
48 |
G25 |
154 |
64 |
54 |
G32 |
188 |
84 |
68 |
G40 |
216 |
100 |
84 |
G50 |
260 |
110 |
96 |
G70 |
316 |
130 |
110 |
G80 |
360 |
150 |
120 |
4、安装与维修
4．1安装前检查铭Pai所列数据是否与实际使用情况相符；
4．2检查紧固件是否松动，如有松动须加以紧固；
4．3电缆穿入时，用钢管或压紧螺母旋紧，保证良好的密封防水性能；
5、订货须知
订货时须写清穿线盒的完整型号、名称、规格及订货数量：
例：BHD-G15 A型防爆接线盒，出线口螺纹为G15，直通100只。
