XS-DS 污水明渠流量计

污水明渠流量计 污水明渠流量计厂家—金湖翔盛仪表有限公司 销售热线：
污水明渠流量计技术参数：
常规量程：20t/h 50t/h 100t/h 400t/h 900t/h 1500t/h 3000t/h
精 度：2.5 - 5级
显示仪表温度：0℃--+60℃
传感器温度：-30℃--+60℃
压 力：自由流
流道形式：巴歇尔槽（三角堰槽、矩形堰槽）
防护等级：IP65
供电电源：220VAC 50HZ
前直 段：1—3米
连接方式：混凝土
显 示：双窗口，8位LED累计流量和4位LED瞬时流量
材质类型：玻璃钢、PVC、不锈钢。（流量越大，相应增加壁厚）
污水明渠流量计巴歇尔槽外形尺寸和流量范围：

序号	流量范围（吨/小时）		适用渠道mm	水位范围（mm）		临界 淹没度%
	Q（min）	Q（max）	>宽×高	h（min）	h（max）
1	0.3	19.4	>200×250	15	210	0.5
2	0.6	47.5	>250×300	15	240	0.5
3	2.8	115.6	>300×600	30	330	0.5
4	5.4	399.6	>450×800	30	450	0.6
5	9.0	903.6	>600×1000	30	600	0.6
6	12.6	1440.0	>1000×1200	30	750	0.6

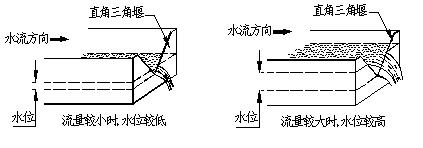

污水明渠流量计工作原理：明渠内的流量越大，液位越高；流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量流经量水堰槽内水流的液位，可以根据相应量水堰槽的水位-流量关系，求出流量。常用的量水堰槽种类。

量水堰槽把流量转成液位

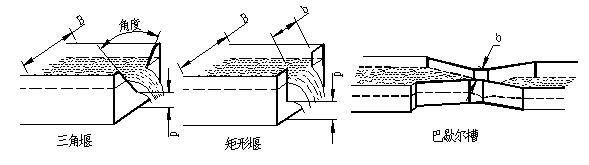

常用的量水堰槽种类:量水堰槽的水位-流量关系可从计量检定规程《明渠堰槽流量计》JJG711-90中查。每种类型的量水堰槽，都有自己的固定水位-流量对应关系。确定水位-流量关系时，三角堰要求要有渠道宽B、开口角度、上游堰坎高p的参数；矩形堰要有渠道宽B、开口宽b、上游堰坎高p的参数；巴歇尔槽只要求有喉道宽度的参数b。
超声波测液位原理：本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方（水位观测点的位置见堰槽构造说明）。探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例:
H= CT/2 ; 距离[m] = 时间×声速/2 [m]
声速的温度补偿公式: 环境声速= 331.5 + 0.6×温度
超声波明渠流量计：由仪表控制探头发射和接收超声波。按图八的过程转为液位（单位：米）。再通过查水位-流量表，把液位转成流量（单位可以是：升/秒，或立方米/小时）。水位-流量表是存储在仪表里的一组数据。通过仪表上的按键可以向仪表的存储器中输入。本仪表的水位-流量表是按相等的液位间隔存储的。“累计流量清零时间”的位置上显示出来。
超声波明渠流量计外形尺寸：

备注：
1.符号说明：b为喉道宽，B1为进水渠道宽，B2为出水渠道宽，L为喉道长，L1为收缩段，
L2为扩散段，
2.堰槽修建及使用条件：B>=b，h/p<2.5，h>0.03m，p>0.1m
3.圆圈位置为探头安装位置示意图
常用规格尺寸：（单位：mm）

序号	喉道段			收缩段			扩散段			墙高	流量参数
	b	L	N	B1	L1	La	B2	L2	K	D	C	n
1	25	76	29	167	356	237	93	203	19	230	217	1.550
2	51	114	43	214	406	271	135	254	22	260	435	1.550
3	76	152	57	259	457	305	178	305	25	460	638	1.550
4	152	305	114	400	610	407	394	610	76	610	1372	1.540
5	228	305	114	575	864	576	381	457	76	770	1927	1.530
6	300	600	230	780	1350	902	600	920	80	800	2444	1.521

成品尺寸：

序号	类型	B值（mm）	长*宽*高（mm）	Z大流量（m3）/小时
1	标准型	25	835*267*265	19.44
2	标准型	51	773*314*305	47.52
3	标准型	76	914*359*517	115.56
4	标准型	152	1525*500*730	399.6
5	标准型	228	1630*675*890	903.6
6	标准型	250	2845*980*1060	900
7	标准型	300	2870*940*1200	1440
8	标准型	450	2945*1120*1200	2268
9	标准型	600	3020*1300*1200	3060
10	标准型	750	3095*1480*1200	3960
11	标准型	900	3170*1660*1200	4500
12	标准型	1000	3200*1780*1250	5400
13	标准型	1200	3320*2020*1250	7200
14	标准型	1500	3470*2380*1250	9000
15	标准型	1800	3620*2740*1250	10800

超声波明渠流量计产品特点：
1.可测量非满管（圆管、蛋形管或其它异形管）流量　　
2.可测量渠道（圆形渠、矩形渠或其它异形渠）流量 　　
3.可测量天然的河、溪流量 　　
4.可测量污水排放渠道或管道（下水道）流量 　　
5.可测量正向和反向流速和流量 　　
6.可提供瞬时流量值和累计流量值 　　
7.输出信号：RS-485、Modbus、4-20Ma电流信号和多路开关量 　　
8.传感器可在恶劣的现场和污水水质下长期工作 　　
9.可选配短信或GPRS无线模块实现远程遥测 　　
10.传感器外壳为聚碳酸酯，防护等级IP68 　　
11.内置自动温度补偿 　　
12.盲区可调节，屏蔽探头附近干扰信号

如果是满管流动，推荐使用管道式电磁污水流量计 或者插入式电磁污水流量计

四、污水明渠流量计概述
它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
二、污水明渠流量计工作原理
根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD
式中： E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
三、超声波明渠污水流量计产品特点
全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1
超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
在现场可根据用户实际需要在线修改量程。
测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）
具有自检与自论断功能。量测量的稳定性，功耗低。
