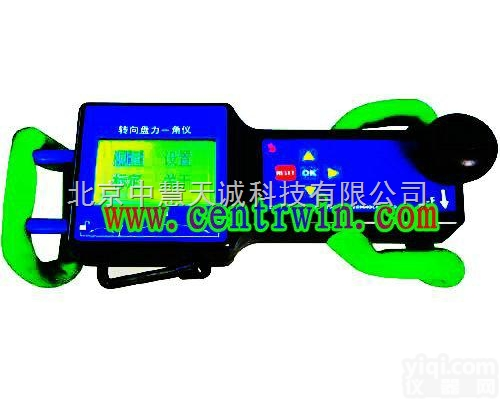

MHY-07014 方向盘转向参数测试仪/方向盘检测仪

方向盘转向参数测试仪/方向盘检测仪 型号:MHY-07014
一：概述
    MHY-07014型转向参数测试仪，使用于汽车，拖拉机，工程机械及其它轮式车辆的转
向性能实验。可测量方向盘的自由转向角，原地转向力，和其它静态﹑动态的参数，并且具有数据掉电保存，数据打印和串口通讯功能。
该机采用C8051系列单片机采集数据，LCD显示，电池供电，传感器与二次仪表一体化、结构合理，性能可靠，使用方便，它是汽车，拖拉机，工程机械和其它轮式车辆的生产，修理和科研部门及高等院校配备的理想仪器。
二：技术参数
       1：转向力
          转向操纵力      0 --±300N；
          分度值：        1 N；
          示值误差：    ±1%F.S；
          重复性 ：     ±1%；
          零点漂移：    不大于2d；
       2: 转向角
          转向角：        0 --±1080 º；
          分度值：        1º；
          重复性：        3º；
          示值误差：    ±3º；
       3: 一般参数
          电源电压        DC     3.6V
          使用温度       -10  -- 55ºC
          可测转向盘的直径范围   Φ360 --Φ660mm
          重    量        3kg
三：工作原理
MHY-07014转向参数测试仪主要有四部分组成：方向盘锁紧机构、测力传感器、测角传感器、数据分析处理显示打印通讯单元。通过方向盘锁紧机构将其卡在方向盘上，测力传感器测量施加在方向盘的切向力，不必进行扭矩计算。角度的测量使用进口的电子陀螺传感器，可准确的测量方向盘的转角。结果可以通过RS232串口的方式发送到上位机；也可以选配无线通讯功能，通过无线通讯技术，将测量结果发送至远端计算机。
