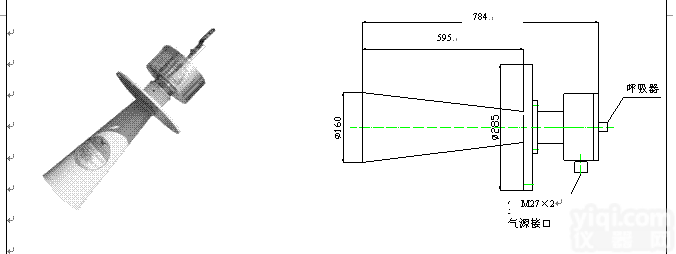

SQ-160声波清灰器

SQ-160声波清灰器
声波清灰器代替原始的人工击打清除积灰，使积灰更容易从滤袋或其他部件表面剥离。
一、提高电除尘器除尘效率的需要
清灰是除尘过程中的一个重要环节，当除尘设备捕集粉尘达到一定厚度时，必须予以清除，否则将直接影响除尘效率。
电除尘器的清灰系统主要集中在极板、极线和气流分布板的清灰振打装置上，若振打的清灰效果不好，导致粉尘层加厚，将使电场运行参数恶化，降低电场强度和捕尘能力，影响除尘效率。
二、弥补原振打力不足的需要
目前，大多数电除尘器的振打装置多采用侧向机械振打和顶部电磁振打，这两种振打方式在实际使用中均由于安装位置固定，存在着振打力衰减的问题，造成许多电除尘器清灰系统振打力不足。
三、增加电除尘运行时间的需要
电除尘器的极板、极线或气流分布板积灰过多，必然造成电除尘器电场二次电压和电流的下降，或因极板、极线变形，电除尘器灰斗下料不畅积灰过多，也会使积灰堆集到电场下部，造成短路，引起电除尘器整体或部份电场停止运行。
四、降低电除尘器维修成本的需要
电除尘器灰斗经常出现架桥、膨灰、积灰板结、出口堵塞等现象，如不及时解决，使积灰过多、下灰不畅导致极间短路，直接影响电除尘器的正常运行。
声波清灰器解决清灰问题的选择。□特    点
◇ 特定低频（75Hz~250Hz），高声能（140dB~147dB）清灰范围大，效果好。
◇ 应用范围广，可应用于高温，腐蚀和防爆工况。
◇ 结构先进，价格低，耗能小，寿命长，免维护。
◇ 非接触清灰方式，对人体和设备无损害。
□型号、规格

型号	说                             明
SQ--	□	□	□	□	□	D	声波清灰器
基本频率	75						75~95Hz
	90						90~110 Hz
	100						100~120Hz
	125						125~145Hz
	160						160~180Hz
结构型式	75	W					90°弯扩声筒
	100	G					带有管状导波管
	125	1					扩声筒开口尺寸200×240
		2					扩声筒开口尺寸416×380
		3					扩声筒开口尺寸780×410
	160	G					带有管状导波管
工作温度							工作温度≤350℃
			H				工作温度350℃≤t≤650℃
扩声筒材料				T			碳钢
				B			不锈钢
安装方式					A		焊接安装
					B		法兰式安装
					C		吊装
工作场合						D	防爆场所

注：工作温度350℃≤t≤650℃扩声筒材料采用耐热合金钢，t>650℃时另订，Z高温度1000℃
□技术参数

SQ-75

SQ-75W

SQ-90

SQ-100

Q-100G

SQ-125-1

SQ-125-2

SQ-125-3

SQ-160

SQ-160G

基本频率（Hz）

75~95

90~110

100~120

125~145

160~250

声强（出口处db）

≥145

≥140

≥143

≥147

≥140

工作温度 （℃）

≤350

H

350≤t≤650

供气气源（MPa）

0.5～0.8（防爆型采用氮气供气）

工作气源压力（MPa）

0.3~0.7

0.4~0.7

耗气量（m3/min）

2.95

1.7

2

2.95

1.5

声波作用范围

一般作用范围直径D≤6m,长度L≤15m,它取决于清灰器型号及料仓结构

声能器材料

发声体材料为不锈钢,膜片材料为钛合金

参考重量（Kg）

140

162

105

20

33

50

19

70

SQ-160G型声波清灰器安装示意图
                                  图7

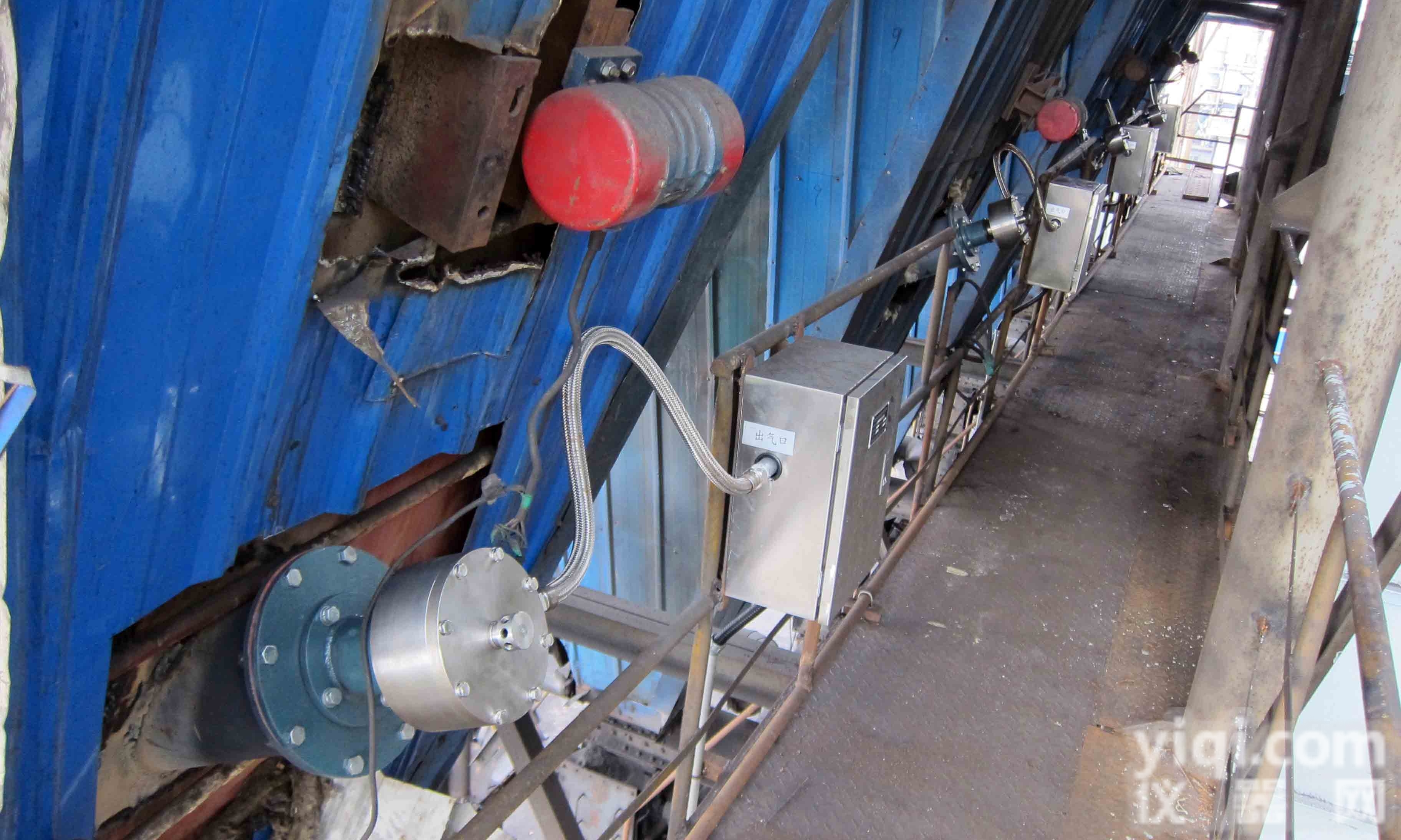

安装方式：导波筒斜插入灰斗壁安装。灰斗壁开椭圆孔。SQ-160G型声波清灰器的导波筒与灰斗壁成30度角插入后焊接，导波筒出口距灰斗出口为800～1000㎜, 参见图7。对于灰斗外带蒸汽加热管或电加热板的现场，安装声波清灰器时应避开蒸汽加热管或电加热板。同时注意不要与其它设备如料位计等相冲突。安装位置作业面较高的现场应配作检修平台，以便于日常维护。
SQ-160G型声波清灰器在灰斗安装位置尺寸参考表(单位：mm)

A	B	C	D	E
200	800	1120	1200	1300
	900	1270	1100	1470
	1000	1420	1000	1640
300	800	1160	1100	1340
	900	1320	1000	1520
	1000	1460	900	1690
400	800	1200	1000	1340
	900	1360	900	1560
	1000	1500	800	1740
500	800	1247	900	1440
	900	1400	800	1620

        SQ-160G型声波清灰器位置示意图
注：1、本表尺寸仅适用于溜角为60º的灰斗安装SQ-160G型声波清灰器时参考。
2、 SQ-160G型声波清灰器导波筒的长度为2000㎜。
