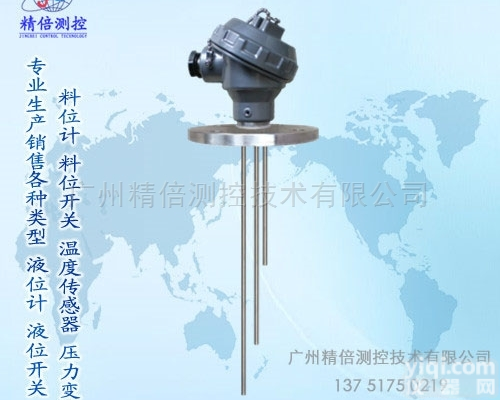

DJM DJY RDJ 电极式锅炉超压控制器水箱水位电极

电极式锅炉超压控制器水箱水位陶瓷电极、锅炉电极，水位电极，皇昌制造 UDZ系列电接点水位计，主要用于锅炉汽包、高低加热器、除氧器、蒸发器、直流锅炉
   起动分离器、水箱等的水位测量。本装置由测量筒和二次仪表组成。采用数码显示和汽红水
   绿双色发光二极管显示液位。

二、仪表的特点及技术参数1.特点： ①具有闪光、声音报警功能。 ②具有4-20mA信号输出，可接DCS系统，设有保护联锁输出功能。 ③具有自供电功能，断电后可继续工作4小时。 ④仪表上设有三个按钮，a报警消音、b排污按钮、c检测按钮。 2.技术参数： ①电源电压：220V±10% 、50Hz ②工作环境温度：-10-45℃ ③工作相对湿度：≤85% ④液体水阻范围：0-500KΩ ⑤继电器输出接点容量：220V、3A ⑥水位显示点数：5-19点（多可达38点） 例如19点：0、±15、±30、±50、±75、±100、±150、±250、±300 ⑦外形尺寸：800mm×160mm×300mm 安装尺寸： 15mm×76mm ⑧整机功率：≤5W

三、测量筒、电极及技术参数1.测量筒结构简图

型号	规格	与测量筒安装形式	型号	规格	与测量筒安装形式
DJM1615-115	M16×1.5×115	外螺纹式	DJY2212-115	φ22×φ12×115	压入式
DJM1615-97	M16×1.5×97		DJY2212-87	φ22×φ12×87
DJM1615-87	M16×1.5×87		DJY2012-87	φ20×φ12×87
DJM1815-115	M18×1.5×115		DJY1712-115	φ17×φ12×115
DJM1815-87	M18×1.5×87		DJY1712-87	φ17×φ12×87

四、工作原理
电接点水位计根据水与汽电阻率不同而设计。测量筒的电极在水中对筒体的阻抗小。在汽中对筒体的阻抗大。
随着水位的变化，电极在水中的数量产生变化。转换成电阻值的变化。传送到二次仪表，从而实现水位的显示、
报警、保护联锁等功能。
