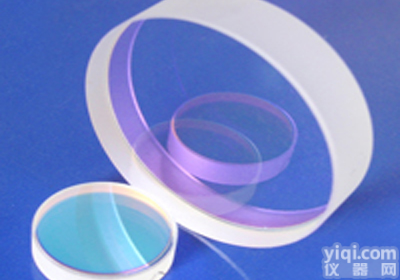

介质膜反射镜

介质膜反射镜
介质膜反射镜，通常对入射角比较敏感，未特别说明的情况下，默认的介质膜反射镜入射角为45°。介质膜反射镜通常分为：
● 激光反射镜：带宽一般为几纳米至几十纳米
● 宽带反射镜：
紫外区：一般带宽为几十至一百纳米
可见光区：一般带宽为一、二百纳米
红外区：一般带宽为二、三百纳米以上
● 超宽带反射镜：
紫外区：一般带宽为一百纳米以上
可见光区：一般带宽为三、四百纳米以上
红外区：一般带宽为四、五百纳米以上
● 飞秒激光专用反射镜
介质膜激光反射镜：
1. OML系列介质膜激光反射镜
命名规则：OML直径-波长-厚度
选型表：
注：还有不同尺寸、厚度的同类产品，选购时请咨询我们。
2. 日本SIGMA KOKI介质膜激光反射镜
说明：
● 激光介质膜反射镜是一种在面精度为λ/10 的BK7 基板上，顺序镀上不同折射率的多层电介质膜的全反射镜。
● 此种膜层比Al+ 氟化镁(MgF2)膜更耐强激光，面精度是镀膜前的反射面的面精度。入射角度为45°±3°，平行度≤3′
曲线图：

选型表：3. 美国Semrock超高反射率激光反射镜
Semrock 采用特有的“离子束溅射镀硬膜”技术结合超高的加工制造工艺，生产出反射率高达：99.97% ～ 99.999% 的激光反射镜。

产品特点： ● 超高反射率：99.97%～99.999% ● 多种激光波长：355nm、405nm、532nm、 1064nm、1550nm ● 低色散、低吸收：可达1ppm ● 应用：光腔震荡(Cavity Ring-Down)应用的理 想反射镜 ● 面型：曲面和平面可选，曲率半径为50cm、 100cm和∞(平面镜)

技术参数：
● 入射角：0.0°±1.5°
● 面精度：λ/10(反射面)
● RMS表面粗糙度：＜1×10-7mm
● 材料：熔融石英
● 膜层：离子束溅射镀硬膜
● 表面质量：10-5(反射面)；20-10(背面)
● 直径公差：25.4mm +0/-0.1mm
● 厚度公差：6.35mm±0.25mm
参考曲线图：

选型表(Semrock)：介质膜宽带反射镜
1. OMB系列可见光宽带介质膜反射镜(Optical Mirror: Broadband)：
命名规则:OMB直径-波长1波长2(取微米数)-厚度

选型表：		曲线图:

2. 美国Semrock可见光和近红外宽带反射镜

美国Semrock 公司采用特有的“离子束溅射镀硬膜”技术生产出可见光和近红外范围的宽带反射镜。 特点： ● 宽带光谱范围：可见光350～700nm；近红外650～1300nm ● 全宽带范围内实现高反射率：平均值＞98% ● 方形：25.2×35.6mm ● 厚度：1.1mm

曲线图：

技术参数：
● 入射角：45°±1.5°
● 材料：熔融石英
● 膜层：离子束溅射镀硬膜
● 表面质量：60-40
● 尺寸公差：25.2mm×35.6mm ±0.1mm
● 厚度公差：1.05mm±0.05mm
● Surface Figure：Imaging Flat(Contributes less than 1.5x Airy Disk diameter tothe RMS spot size of a focused reflected beam with a diameter up to 10mm)
选型表(Semrock)：3. 美国CVI宽带 反射镜

紫外宽带介质膜反射镜 技术指标： ● 平均反射率：≥98%（245~390nm） ● 材料：熔融石英 ● 面精度：λ/4 ● 表面质量：60-40 ● 平行度：3′ ● 膜层：MAXBRIte/007 ● 尺寸公差：ø+0/-0.15mm ● 厚度公差：T±0.25mm ● 损伤阈值：0.92J/cm2，10nsec@532（typical）

曲线图：

选型表(CVI)：可见宽带介质膜反射镜

技术指标： ● 材料：熔融石英 ● 面精度：λ/4 ● 表面质量：60-40 ● 膜层：MAXBRIte/009 ● 尺寸公差：ø+0/-0.15mm ● 厚度公差：T±0.25mm ● 损伤阈值：0.4 J/cm2, 10 nsec @ 532 (typical)

曲线图：

选型表(CVI)：
介质膜超宽带反射镜
1. 日本SIGMA KOKI超宽带介质膜反射镜
参考曲线图：

		相关参数： ● 材料：BK7 ● 面精度：λ/10 ● 平行度：≤3′ ● 反面状态：光面 ● 入射角：45±3°

选型表(SIGMA KOKI)：飞秒激光专用反射镜

飞秒低分散反射镜说明： ● 飞秒低分散反射镜专为飞秒脉冲激光设计 ● 飞秒低分散反射镜采用多层镀膜技术，专为减少波长分散而设计 ● 此种反射镜采用等离子镀膜法制造，和通常的真空镀膜相比，其对应波长范围宽，更适用于飞秒激光系统 ● 两个子系列产品，一种具有高的激光损坏阈值，称为FLM1系列；另外一个系列具有比较宽的反射域，称为FLM2系列镀膜前面精度λ/10，反射率≥99.8%
飞秒负分散反射镜说明： ● GFM和GCM系列反射镜具有负分散特性，可用于压缩飞秒激光的脉宽 ● 和传统的飞秒激光脉宽压缩棱镜相比，此种反射镜更小巧，光损失也更小 ● ZX波长针对钛：蓝宝石激光设计，为800nm ● 可提供用于共振腔的平面镜和凹面镜		尺寸图：

选型表(SIGMA KOKI)：
