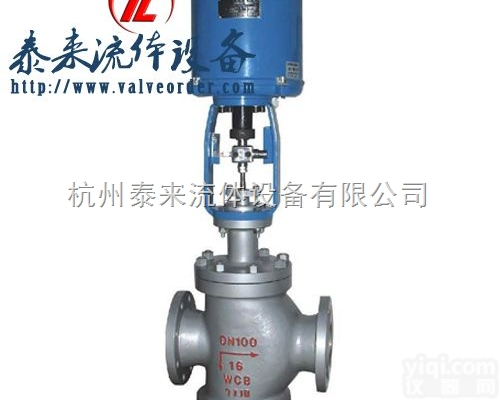

ZDLN电动双座调节阀产品概述
ZDLN电动双座调节阀是由直行程电子式电动执行机构和直通双导向式单座,双座阀组成.具有结构紧凑,动作灵敏,压降损失小,阀容量大,流量特性精确,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.
ZDLN电动双座调节阀结构特点:
1．ZDLN电动双座调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS,PLC系统或调节仪表,操作器等输入的(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈,位置指示,手动操作等功能,功能强,性能可靠,连线简单,调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制.
2．ZDLN电动双座调节阀按作用模式可分；
正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》
反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》
3．ZDLN电动双座调节阀为直通单座铸造球形阀,单座柱塞型阀芯,适用于允许泄漏小且阀前阀后压差不大的工作场合.
4．ZDLN电动双座调节阀为直通低流阻单座上,下双导向式结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,上下阀杆的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.
5．ZDLN电动双座调节阀为直通双座铸造球形阀,双座柱塞型阀芯,适用于压差大,流量大且不是很清洁的介质和泄漏要求不严格的场合
6．ZDLN电动双座调节阀为直通低流阻双座上,下双导向式结构,阀芯在位移过程中稳定可靠,双座阀阀体内有两个阀芯阀座组成,流体介质通过上下阀芯阀座流出,具有流量大,允许压差大,不平衡力小,是一种平衡式结构双座阀
7．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性值:等百分比(对数)性,直线特性
本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.
有标准常温型,高温散热型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-100~+500℃.
ZDLN电动双座调节阀主要技术参数
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
阀座直径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量
系数Kv |
单座 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
800 |
1200 |
双座 | |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
执行器型号 |
3810L |
381LS-8 |
381LS-20 |
381LS-30 |
381LS-50 |
381LS-65 |
381LS-99 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL325 |
防爆型 |
381LX-20 |
381LX-30 |
381LX-50 |
381LX-65 |
381LX-99 |
电源电压 |
AC220V 50Hz |
信号范围 |
4∼20mA DC 0∼10mA DC或1∼5V DC 0∼10V DC |
作用模式 |
电开式(K)型,电关式(B)型 |
故障状态时 |
全开,全关,自锁保位 |
流量特性 |
等百分比,直线,快开性 |
允许泄漏量(L/h) |
单座阀:≤10-4×阀的额定容量；双座阀:≤10-3×阀的额定容量 |
固有可调比R |
50:1 |
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
| | | | | | | | | | | | | | | | | | |
ZDLN电动双座调节阀产品应用规范
性能GB/T7387 结构长度GB/T12221-05 材料:GB/T12228~12230
法兰连接:JB/T79-94 GB/T9113
符合:IEC60534标准
外形尺寸
公通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L(mm) |
PN1.6MPa |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
670 |
770 |
PN4.0MPa |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
690 |
800 |
PN6.4MPa |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
752 |
820 |
H1(mm) |
单座 |
60 |
115 |
120 |
130 |
145 |
180 |
195 |
200 |
245 |
255 |
295 |
380 |
435 |
H1(mm) |
双座 | |
120 |
120 |
140 |
145 |
190 |
210 |
220 |
270 |
280 |
320 |
450 |
465 |
配PSL |
H(mm)≈ |
普通型 |
704 |
747 |
835 |
910 |
955 |
1100 |
1120 |
1140 |
1210 |
1220 |
1270 |
1810 |
1890 |
散热片型 |
855 |
898 |
990 |
1060 |
1110 |
1277 |
1195 |
1320 |
1420 |
1430 |
1490 |
2066 |
2140 |
D(mm) |
176 |
225 |
配381L |
H(mm)≈ |
普通型 |
620 |
680 |
683 |
758 |
768 |
990 |
1022 |
1050 |
1340 |
1360 |
1440 |
1710 |
1770 |
散热片型 |
770 |
830 |
835 |
910 |
920 |
1160 |
1195 |
1220 |
1540 |
1570 |
1660 |
1960 |
2030 |
D(mm) |
225 |
310 |
低温型 |
-100℃ |
H2 |
500 |
600 |
700 | | |
H≈ |
1110 |
1120 |
1310 |
1320 |
1330 |
1460 |
1478 |
1497 |
1850 |
1860 |
1900 | | |
|
