UK 5-HESI 菲尼克斯保险丝端子 - UK 5-HESI
- 型号：UK 5-HESI
- 产地：浙江 杭州市
- 供应商：杭州旷华科技有限公司
- 供应商报价： 电议
- 标签：菲尼克斯保险丝端子 - UK 5-HESI,菲尼克斯保险丝端子 - UK 5-HESI价格,菲尼克斯保险丝端子 - UK 5-HESI厂家
产品库

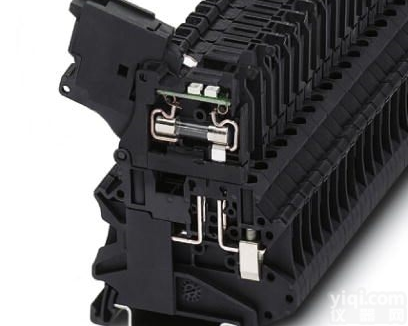

 应用图 |  应用图 | |
 电路图 |  电路图 | |
| 层数 | 1 |
|---|---|
| 连接量 | 2 |
| 额定接线容量 | 4 mm² |
| 颜色 | 黑色 |
| 绝缘材料 | PA |
| 阻燃等级，符合UL 94 | V0 |
| 保险丝 | G / 5 x 20 / 5 x 25 / 5 x 30 |
| 保险丝类型 | 玻璃 |
| 额定浪涌电压 | 6 kV |
| 污染等级 | 3 |
| 电涌电压类别 | III |
| 绝缘材料组 | I |
| 连接符合标准 | IEC 60947-7-3 |
| Z大负载电流 | 6.3 A (电流取决于所用的保险丝) |
| 额定电流IN | 6.3 A |
| 额定电压 UN | 500 V (作为保险丝端子) |
| 开口式侧板 | nein |
| 位数 | 1 |
| 宽度 | 8.2 mm |
|---|---|
| 长度 | 72.5 mm |
| NS 35/7,5高度 | 56.5 mm |
| NS 35/15高度 | 64 mm |
| NS 32高度 | 61.5 mm |
| 刚性导线Z小横截面 | 0.2 mm² |
|---|---|
| 刚性导线Z大横截面 | 4 mm² |
| 柔性导线Z小横截面 | 0.2 mm² |
| 柔性导线Z大横截面 | 4 mm² |
| Z小导线横截面AWG | 24 |
| Z大导线横截面AWG | 12 |
| 柔性导线横截面，不带绝缘套管的Z小冷压头 | 0.25 mm² |
| 柔性导线横截面，不带绝缘套管的Z大冷压头 | 4 mm² |
| 柔性导线横截面，带绝缘套管的Z小冷压头 | 0.25 mm² |
| 柔性导线横截面，带绝缘套管的Z大冷压头 | 4 mm² |
| 带插拔式桥接件端子的实心线Z大横截面 | 4 mm² |
| 带插拔式桥接件端子可连接柔性导线Z大横截面 | 4 mm² |
| 具有相同横截面的2根实心导线，Z小 | 0.2 mm² |
| 具有相同横截面的2根实心线，Z大 | 1.5 mm² |
| 具有相同横截面的2根导线，Z小柔性导线 | 0.2 mm² |
| 具有相同横截面的2根导线，Z大柔性导线 | 1.5 mm² |
| 具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头，Z小 | 0.25 mm² |
| 具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头，Z大 | 1.5 mm² |
| 具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，Z小 | 0.5 mm² |
| 具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，Z大 | 1.5 mm² |
| 带插拔式桥接件端子的实心线Z大横截面 | 4 mm² |
| 带插拔式桥接件端子可连接柔性导线Z大横截面 | 4 mm² |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 8 mm |
| 塞规 | A4 |
| 螺纹 | M3 |
| Z小紧固扭矩 | 0.5 Nm |
| Z大紧固扭矩 | 0.8 Nm |
