小型挤出设备造粒试验室

小型挤出设备造粒试验室专业机组双螺杆/单螺杆订做！

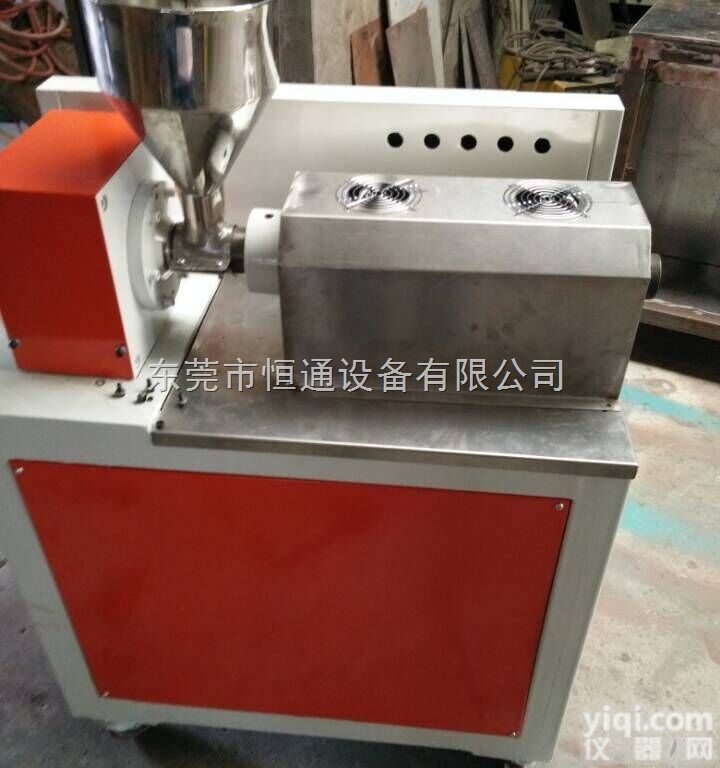

实验室小型单螺杆挤出机：机型推荐：SJ-25/30等机组.专业试验仪器找恒通！单螺杆，双螺杆！恒通设备优质服务热线： 邵丽.
设计原理：平行双螺杆挤出造粒机的料筒和螺杆采用积木式原理设计，灵活排列；螺杆采用电加热和水冷却自动控制机筒温度；配合强制喂料，真空排气和不停机换网等装置。
螺杆分段作用：
1. 螺杆混炼挤出分为：输送段、熔融段、密炼段、排气段、均化段等5个段。
① 输送段：输送物料，防止溢料。
② 熔融段:  此段通过热传递和摩擦剪切，使物料充分熔融和均化。
③ 密炼段:  使物料组分尺寸进一步细化与均匀，形成理想的结构，具分布性与分散性混合功能。
④ 排 气:   排出水汽、低分子量物质等杂质。
⑤ 均化段:  输送和建压，使模口处物料有一定的致密度，挤出.
动力标准：双螺杆采用变频调速、交流或直流调速、驱动。减速和双螺杆传动的齿轮箱A/B型不同配置。采用装有剪切销的安全联轴器，可以保护螺杆和传动箱不因超负荷而损坏.

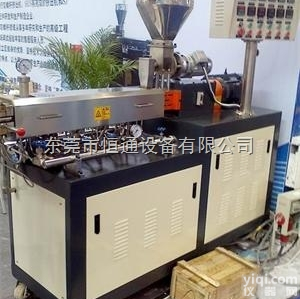

SHJ-20混炼挤出机组
1、齿轮减速箱
1） 减速比：3：1
4）主机传动箱减速与扭矩分配部分合为一体，采用平行三轴式设计，结构紧凑。减速、扭矩分配及两根输出轴径向轴承均使用NSK轴承。
2、主机电机
1） 主机电机：4KW（交流电机）
2） 电机转速(MAX)：1500RPM
3、螺杆
1） 螺杆直径：Φ21.7mm
2） L/D=44：1
3） 螺杆为积木式
4） 螺杆芯轴材质，螺纹元件与芯轴为渐开线联结，强度高，承载负荷大，拆装组合方便。
5） 螺杆元件材质为优质高速工具钢,高温真空淬火热处理。
4、料筒
1） 机筒材质选用材质，氮化处理；
2） 一节筒体为喂料筒体，第三节为预留辅助喂料筒体，第六节筒体为排气筒体，第七节筒体为挤出筒体，其余筒体为闭口筒体.
3） 软水循环系统
a. 机筒内采用软水冷却
d. 冷却形式：水冷
e. 冷却泵：120W
f. 水箱容量：30L
5、加热系统 ―――
用熔温热电偶专测物料熔融温度，用压力传感器专测物料压力。
6、真空脱气装置
2） 驱动电机：0.75KW交流
3） Z大吸气量：9m³/h
4） 工作液量：0.2 m³/h
7、换网机头
1)快速开车水冷拉条机头    1套
3) 根据客户要求订做的机头需要另外增加温度压力传感器   1套
8、切粒辅机一套
1) 1米不锈钢水槽                                       1件
2) 0.37KW吹干机                                       1台
3) LQ-20型切粒机                                       1台
9、电气控制系统
1) 3X380V，交流50Hz.
2) 主要电器控制元件为正泰产品
3) 双螺杆电机为交流电机功率5.5KW，双螺杆主机调速装置为英威腾变频调速器
6) 压力表量程为0~25Mpa
8) 加热由温控表通过固态继电器控制，采用耐高温导线
9) 电器控制柜控制包括：温控系统；驱动系统；联锁联控系统
10、联锁控制系统
机型推荐：SJ-25/30等机组.专业试验仪器找恒通！单螺杆，双螺杆！！ 售后服务更快捷！！！！恒通设备优质服务热线： 邵丽.
