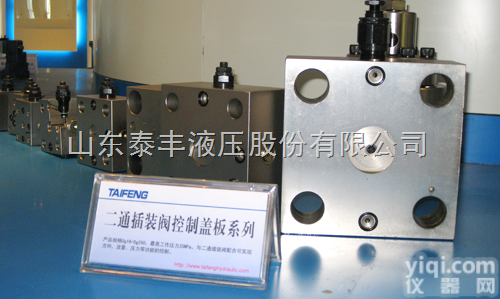

TLFA25DBU TLFA25DBU 插装阀盖板 山东泰丰液压控制盖板

TLFA25DBU 插装阀盖板  山东泰丰液压控制盖板
  山东泰丰液压二通插装阀控制盖板中的可选品种适用对于先导阀安装螺栓螺纹孔、压力表油口及阻尼孔。一般来说，TLFA型盖板有用于先导阀安装螺栓和阻尼孔的米制或英制螺纹，可由用户按照使用条件选用。通过改变阻尼孔的尺寸或增设或去掉阻尼孔，可以精细调整插装阀以实现想要的机器操作。所有的密封件为丁晴橡胶。水乙二醇、油包水乳化液及石油基油液可与这种标准密封件使用。如客户有特殊要求，请在订购时注明。
选型示例：TLFA 016 DBU -7X SM / 025 M5 （泰丰压力控制盖板TLFA）
1. 盖板代号  TLFA--插装阀盖板 按ISO7368
2. 公称通径  （按ISO7368）DG16 DG25 DG16 DG32 DG40 DG50 DG63 DG80 DG100        DG125 DG160
3. 功能型号 DB*--溢流阀 DBR*--溢流阀带单向阀  DBW*--电磁溢流阀
           DBU--电磁溢流阀  DBS--带电磁球阀  DBZ--双级调压溢流阀
           DBU2*--双级调压电磁溢流阀  DBEM--比例溢流阀 DR--减压阀
           DREV--比例减压阀   DRW--电磁减压阀  DZ--顺序阀
           DZW*--电磁顺序阀
4. 设计系列 7X--安装螺栓及先导电磁阀安装螺纹为米制
            6X--安装螺栓及先导电磁阀安装螺纹为英制
5. 堵头和阻尼孔螺纹 无标记--米制螺纹用于堵头和阻尼孔 SM--SAE用于堵头,米制螺纹用于阻尼孔  SN-SAE用于堵头,NPT螺纹用于阻尼孔
6. 调压范围（bar）025--3~25  050--5~50  100--10~100 200--120~200
                  315--160~315   350--180-~350
7. 阻尼孔尺寸  无标记--标准阻尼孔尺寸
8. 密封件材料 无标记--丁晴橡胶  V--氟橡胶
